精妙之處見真章惠威H4功放電路全解析

更新時間：2011-8-29 10:29:24 　（編輯：孟子默）【大中小】

前言: 全新音樂/影片監聽規范已經到來，H•System應用了惠威全新的多重鏈接設計理念，它將是一套可以根據用戶需要自定義搭配的音響系統。

　　【音響網資訊】
全新音樂/影片監聽規范已經到來，H•System應用了惠威全新的多重鏈接設計理念，它將是一套可以根據用戶需要自定義搭配的音響系統。

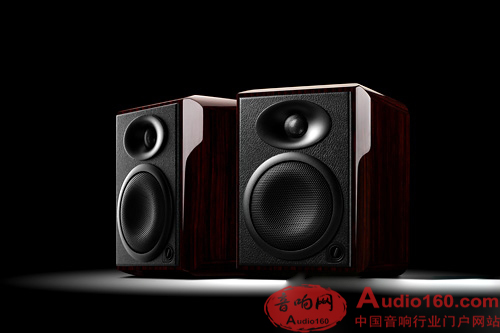

　　HiVi H•System為高品質重放音樂及影片音效而生，它采用全有源組合模式，每一只組成H•System的音箱均為獨立功放設計，完全杜絕由箱體和主副功放差異帶來的不良影響。惠威H4即是H•System的重要組成部分，其本身又是一對品質極高的2.0家用監聽音箱。

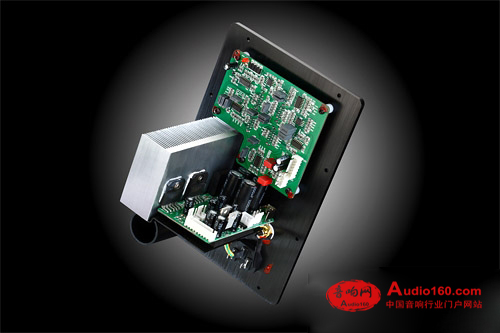

　　雖然定位于家用監聽領域及家用娛樂應用，惠威H4依舊配備了十分精良的驅動電路來面對各種應用的挑戰。下面為惠威H4功放背板總成圖，H4的功放背板是一塊厚度為5毫米的鋁板，保證了箱體強度并可以輔助散熱。由于H4是一套小型化監聽系統，它的內部并沒有太多的空間讓工程師安排電路，因此緊湊高效的電路與內部結構成為設計的重點。

　　從惠威H4功放背板總成圖中我們可以看到其內部結構大致分為3部分：前級訊號調節處理部分、后級放大部分與內置散熱器部分。內置散熱器的鰭片密度很高，能在積蓄熱量后迅速傳遞到空氣中，再通過倒相管里不斷進出的空氣帶出箱體。前級、后級兩塊電路全由高檔玻璃纖維板制成并大量采用貼片元件，有效的減少了電路的體積并提高電路的一致性。

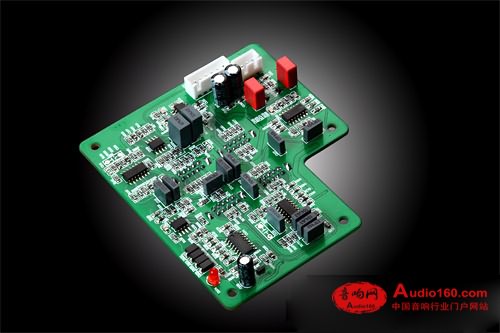

　　惠威H4的前級電路是目前所有多媒體音箱中最為復雜的，僅從運算放大器的數量上就可以說明一切。H4的前級電路上使用了一共7塊運算芯片，包含了4塊TL084 4通道運放，2塊TL082 2聲道運放和1塊LM13700互導運放。其中4塊TL084和2塊TL082組成20通道運算陣列共同完成H4的電子分頻、頻率微調及電聲優化配合工作。LM13700互導運放由美國國家半導體公司出品，應用于H4的過載保護電路中，讓H4在極大動態下不失真的工作并有效保護功放電路和揚聲器。要知道這僅僅是1只H4的前級處理部分，一對H4的電路將復雜一倍。此外在H4的前級電路中大量采用進口CBB電容（金屬化聚丙稀電容）。金屬化聚丙稀電容俱有低損耗、精度高、絕緣性強、有自愈性、高抗干擾等特點；CBB電容的高頻特性比普通的無極電容更加優異，音頻特性更好。在輸入電路上H4采用平衡電路輸入，并采用了兩顆紅“WIMA威馬”音頻用作耦合使用，讓高頻有更好的細節解析且更加細膩。

　　后級供電及放大部分是H4完美表現的動力源泉，惠威H4配備55W環形變壓器，每只輸出功率為45W RMS。供電濾波電容由4枚耐壓50V容量1000uF的電容構成4000uF的總濾波容量。采用并聯濾波電容陣代替大容量濾波電容的優勢在于加快供電部分的充放電速度，提升系統低頻的控制力和層次。由于采用專業電子分頻設計，音頻信號的最終放大由兩塊美國國家半導體公司出品的LM3886芯片承擔，分別用來驅動高音單元及低音單元。LM3886放大IC在額定工作電壓下可達平均68W的連續不失真功率輸出，并具有完善的過電壓、過電流及過熱保護功能，而其出色的驅動力及音質表現也使其成為H4后級驅動IC配備的最理想方案。

　　精良的電路配合惠威領先世界的揚聲器技術，惠威H4把最前沿的專業監聽于電子分頻技術完全應用在家居化的使用當中，讓許多喜歡在書房及臥室中使用頂級書架式監聽箱的音頻愛好者有了最佳的選擇。

惠威專注聲音品質！
