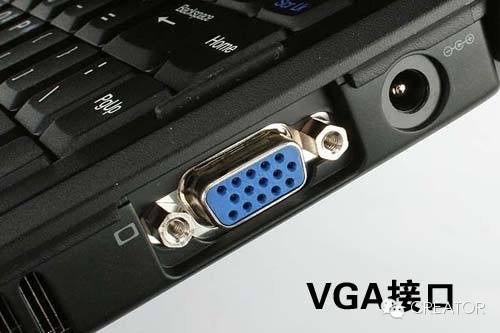

VGA（Video Graphics Array）是IBM于1987年提出的一個使用模擬信號的電腦顯示標準。VGA接口即電腦采用VGA標準輸出數據的專用接口。VGA接口是顯卡上應用最為廣泛的接口類型，絕大多數顯卡都帶有此種接口,它傳輸RGB模擬信號以及行、場同步信號。

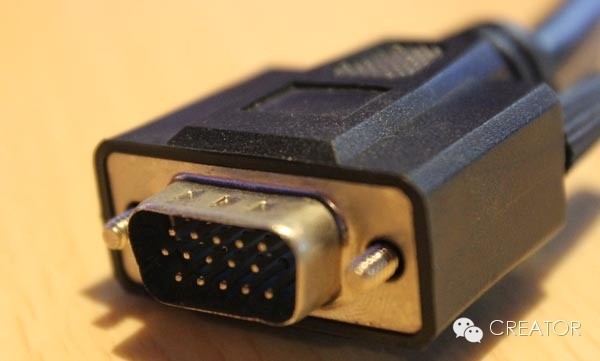

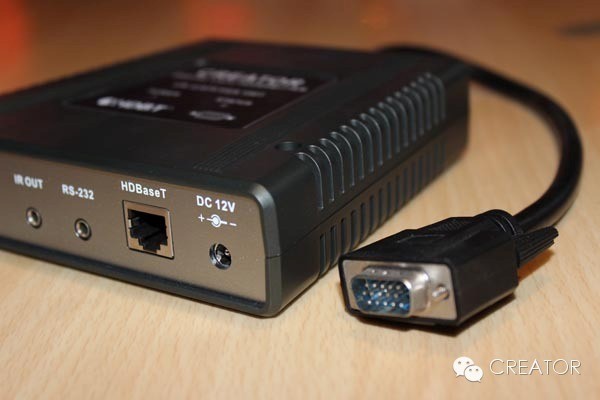

VGA接口是一種D型接口，所以我們有時候也叫D-Sub接口。接口上共有15針孔，分成三排，每排五個。 其中，除了2根NC（Not Connect)信號、3根顯示數據總線和5個GND信號，比較重要的是3根RGB彩色分量信號和2根掃描同步信號HSYNC和VSYNC針。

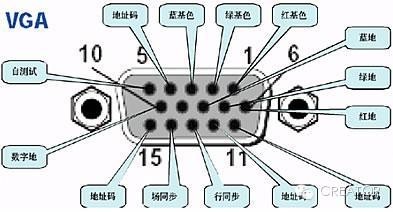

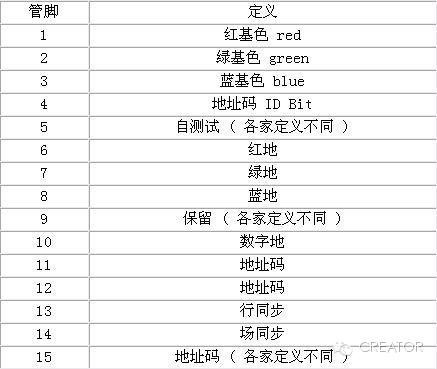

接口引腳解析圖如下：
雖然現在的液晶顯示器很多都可以直接接收數字信號，但很多低端產品為了與VGA接口顯卡相匹配，因而采用VGA接口。由此可見，雖然VGA接口是模擬接口，但介于其在計算機應用中的重要地位，在短期內也是不可被數字接口取代的。
計算機通過VGA接口與外部顯示設備之間的信號傳輸過程大致如下：通過模擬VGA接口，計算機內部以數字方式生成的顯示圖像信息，被顯卡中的數字/模擬轉換器轉變?yōu)镽、G、B三原色信號和行、場同步信號，信號通過電纜傳輸?shù)?a href=http://www.vwcmt.com/displays/ target=_blank>顯示設備中。對于模擬顯示設備，如模擬CRT顯示器，信號被直接送到相應的處理電路，驅動控制顯像管生成圖像。
而對于LCD、DLP等數字顯示設備，顯示設備中需配置相應的A/D（模擬/數字）轉換器，將模擬信號轉變?yōu)閿?shù)字信號。在經過D/A和A/D2次轉換后，不可避免地會造成了一些圖像細節的損失。VGA接口應用于CRT顯示器無可厚非，但用于連接液晶之類的顯示設備，則轉換過程的圖像損失會使顯示效果略微下降。
CREATOR快捷在信號傳輸與轉換技術上一直追求卓越，各種模擬、數字信號接口在產品中隨處可見。今天主要給大家展示部分有關VGA接口的D/A轉換器和A/D轉換器，以及CREATOR快捷為解決VGA信號衰減快、傳輸距離較短問題而研發生產的長線驅動器。

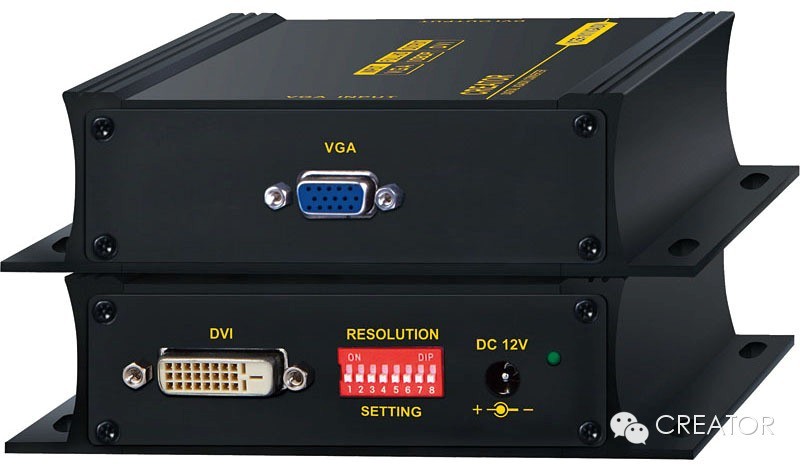

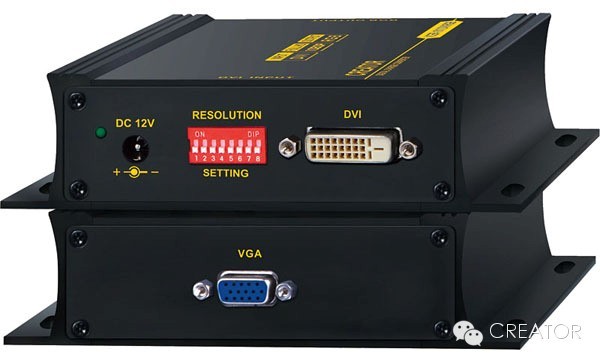

CREATOR快捷模/數轉換產品：VGADVI數字轉換器VCER-101I VGA/DVI
CREATOR快捷數/模轉換產品：DVIVGA數字轉換器 VCER-101I DVI/VGA

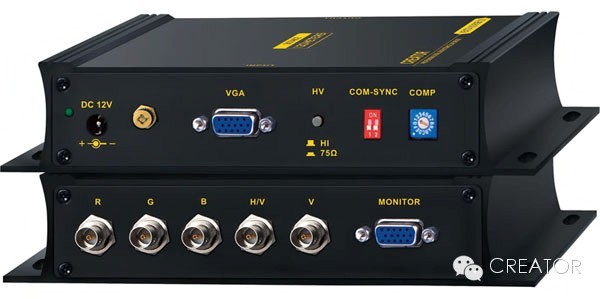

VGA接口模擬信號傳輸延長產品：RGB信號120米長線驅動器 VEXTD-102I RGB/120
