方案實施方類別: 影音設計師
地理位置: 廣東深圳市寶安區勤誠達22世紀
用戶需求的基本描述: 要求獨立影音室，喜歡看好萊塢大片，有那種大片場面拳拳到肉的感覺，偶爾欣賞演唱會，聽聽流行歌曲不hifi/ target=_blank>HIFI和K歌。最終給客戶推薦美國M&K LCR950THX認證的家庭影院音箱，客戶在實體店試聽后感覺是自己要的那種風格，對白清晰，定位準，特別是看導火線后面打斗場面有拳拳到肉，看變形金剛有種身臨其境的感覺。
整體資金投入(包括設備與裝修等): 12萬

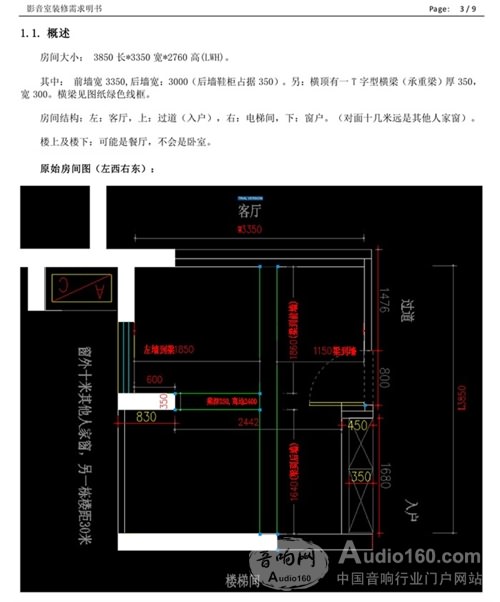

視聽室空間信息: 書房改裝獨立影音室，房間大小：3850*3350*2760（L*W*H)
周邊布局概括性描述: 寶安靈芝公園旁勤誠達22世紀一期商品房，過去安裝時剛好在舉行二期認籌活動，場面很宏大，可惜沒有時間拍張照片。
信號源設備: 播放器：藍光機暫無

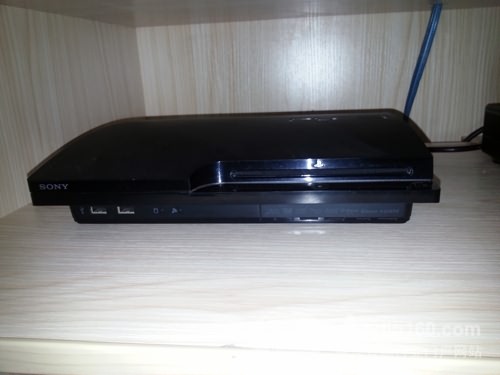

游戲機：索尼PS3

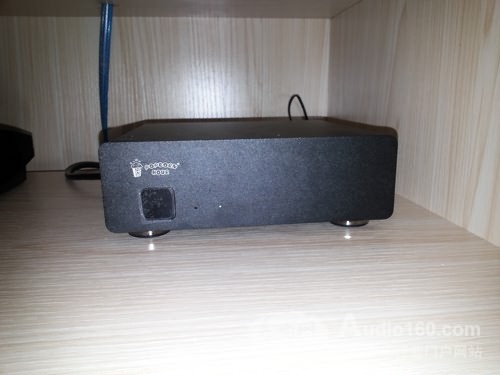

硬盤播放機：爆米花硬盤播放機
視頻設備: 3D高清投影機：日本EPSON(愛普生)TW6600（新品哦）
透聲幕布： 美國億立Elite Screens 120寸
HDMI線材：奧爾堡AIBORG G3000
音響設備:

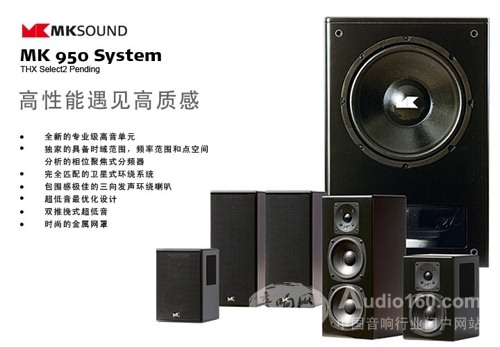

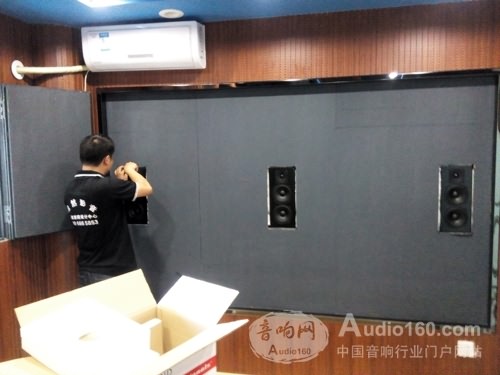

前置：美國M&K Sound LCR950THX三只
環繞：美國M&K Sound SUR95T THX兩只
超低音：美國M&K Sound SB1250THX一只

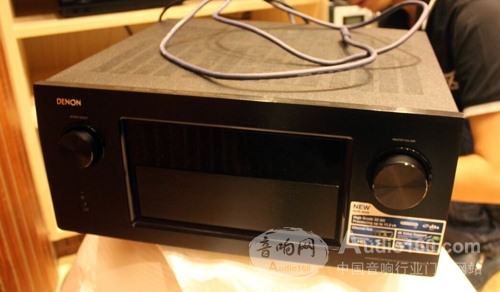

功放：日本DENON天龍AVR-4520 一臺
娛樂設備: 日本SNOY索尼 PS3游戲機
純AV影院，暫無卡啦OK
智能系統: KOTI柯帝智能控制主機一臺
KOTI柯帝三路智能觸摸開關一個
其它設備:
喇叭線：秋葉原高端喇叭線

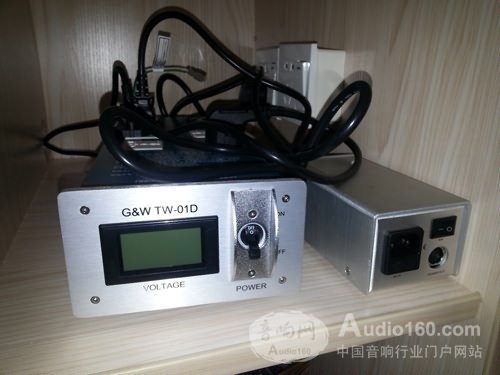

電源濾波器：G&W清逸倫 一臺
測試工具：XTZ Room Analyzer II Pro聲學測試儀，勝利測距儀 和分貝儀，發號槍
影院的構建過程、聲學和光學處理及特別設計: 音箱套裝5.1聲道，考慮到以后7聲道是標準，方便升級7.1安排施工人員提前把后環繞音箱線預留。
合同簽訂后，本公司用XTZ Room Analyzer聲學測試儀和聲學軟件在空調開啟的狀態下，房間本底噪音指數低于NC25標準，房間外不能超過40DB擾民做了以下方案
聲學處理：

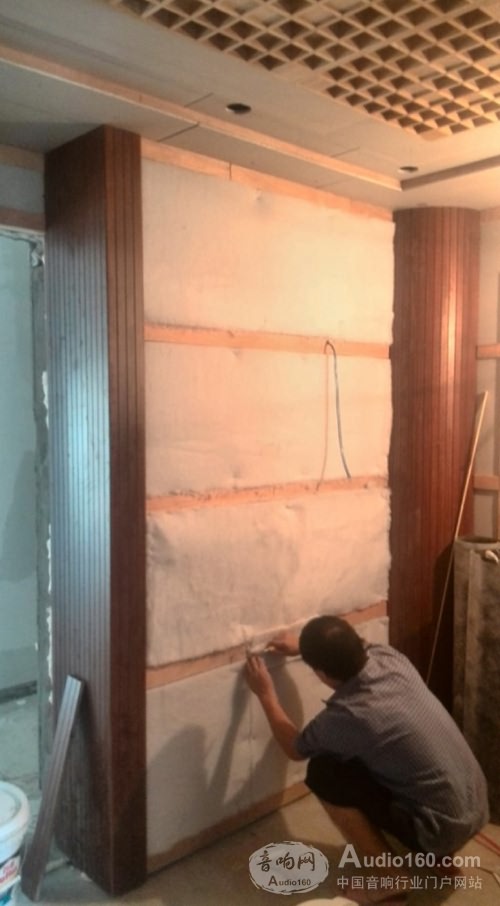

吸音隔音：墻面采用三層復合棉氈14MM+木龍骨+聚酯纖維棉。施工方法：復合棉氈+木龍骨+填充聚酯纖維棉+5厘板打孔+木質吸音板。
吊頂：復合棉氈+輕龍骨+填充聚酯纖維棉+5厘板。
地面：復合棉氈+輕龍骨+填充聚酯纖維棉+復合地板。

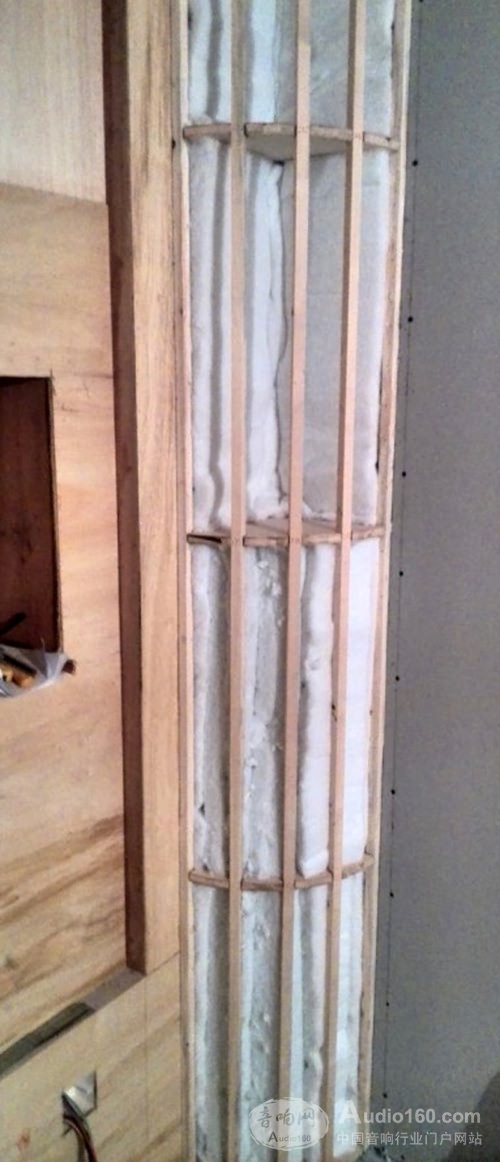

低頻陷阱：施工方法：墻角處35CM三角形，高1200，內填充聚酯纖維棉，外封吸音板。

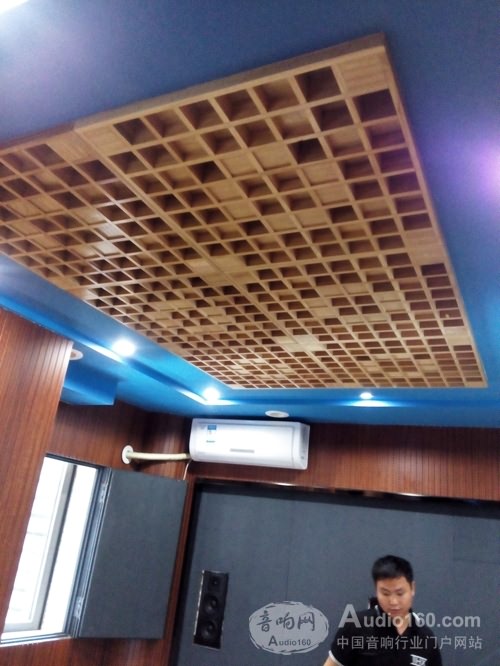

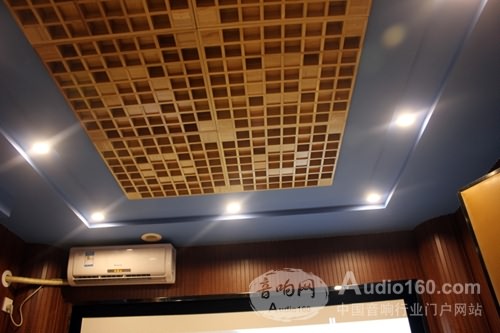

頂部擴散：6個（900*900*70）64格二維擴散板
門窗隔音：窗戶：玻璃+內木門（2層，中間填吸音棉+隔音氈） 門:普通復合門+軟包+密封條
光學處理：頂部與擴散板沖突，只在周邊安裝LED燈，后墻做了2個長方形暖色背景燈。
系統調試與設計者心得:
視頻部分：由于客戶之前喜歡愛普生這個品牌，準備購買TW6510C。我們直接推薦TW6510C升級版TW6600這個新款機型，TW6510C為2300流明，40000:1對比度，新款TW6600為2500流明，70000：1對比度，圖像效果有了大幅的提高，價格保持不變，同時增加了鏡頭位移功能，非常的實用，3LCD技術，色彩豐富艷麗，白天客廳使用也毫無壓力性價比很高，最后用DVE HD視頻測試碟調試后效果達到90%，客戶看過后很滿意。
音箱部分：為了讓MK LCR950發揮完全THX效果，必須達到房間中所有門窗都必須能夠完全關閉，房間本底噪音指數低于NC25，兩個沙發位置，左中右聲道的在測試頻段內的頻率響應誤差不能超過+/- 3dB，每一只環繞揚聲器的頻率響應，誤差不超過+/-4dB，水平視角范圍必須在28到52度之間的要求。
低音炮部分：大家都知道低音炮是相對難調的，我們先按照THX標準把相對調到0，分頻80HZ，音量12點，和相位調到180對著墻面在幕布左右兩個炮位來回做對比，最終定到炮位左邊相位0最佳。

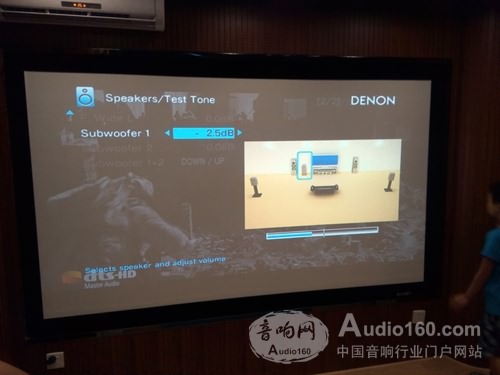

功放部分：先用天龍自帶的奧德賽軟件自動跑一次，感覺沒有完全達到理想效果，然后用分貝儀調試各個聲道音箱電平，再進入EQ部分慢慢調試將近1個小時才達到理想滿意效果。
整體風格與效果: 12平米密閉房間加上聲學處理已經達到相當專業的迷你專業影院，房間裝修豪華而不奢華，墻面櫻桃木色穿孔吸音板既起到聲學作用而不失美觀。客戶喜歡欣賞美國動作和科幻大片，相信MK搭天龍的刺激和拳拳到肉的效果會得到更多的客戶滿意。
花絮: 由于地面鋪復合地板，考慮到反射聲受影響，建議沙發前面鋪一層地毯，客戶在家里只找到一塊小地毯，只能暫時先用著過幾天根據尺寸定做合適的
參賽者真實姓名: 隱藏內容
聯系電話: 隱藏內容
聯系地址: 隱藏內容
公司名稱及介紹: 深圳怡然音頻技術有限公司 服務電話：400-666-5853 代理品牌：美國Elite Screens 億立幕布，美國Stealth Acoustics隱形聲學音箱，KITO柯帝智能系統，英國IFI-AUDIO，中國QMS監聽音箱。 THX Level1&2認證工程師：毛兵
爆米花硬盤播放機
低音陷阱
頂部
功放
后部分

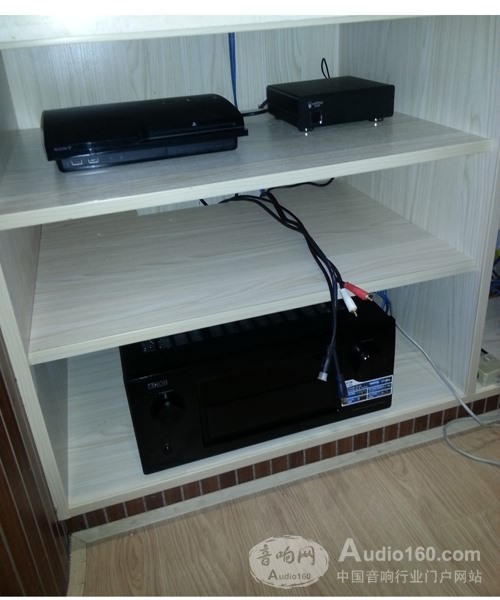

機柜
濾波器
索尼PS3游戲機
吸音

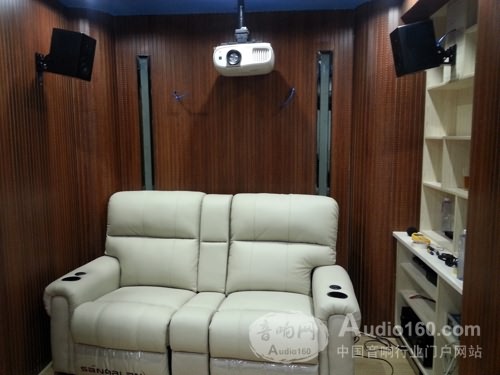

影音室
|
