在平常的使用中，該執行指揮中心的音頻系統輸入多達46路，輸出多達14路，并且需要對多路輸入和輸出進行復雜的路由分配。為了滿足應用需求，選用了三臺Symetrix Radius AEC和兩臺xIn12音頻輸入擴展設備。處理器之間使用網線連接，采用Dante協議進行傳輸，通過SymNet Composer開放式架構軟件進行配置布局，輕松實現音頻信號的路由與共享。而且還可以進行冗余備份，通過Internet級聯實現集中控制。
北京先歌的工程師樊先生表示：“在這個音頻系統中，繁多的輸入使得處理器的路由分配和控制操作較為復雜。最終我們通過SymNet Composer開放式架構軟件，采用分組的方式將輸入源進行種類劃分，讓整個操作得到了極大的簡化。”
不僅如此，Symetrix Radius AEC處理器還具備專利的“聲學回聲消除”（AEC）功能，尤其適合此類應用。樊先生指出：“作為北京市最高法的執行調度中心，這里經常需要與下轄的各中級人民法院和各區、縣人民法院進行視頻會議，通過Symetrix的聲學回聲消除功能，可以徹底消除視頻會議中分散人們注意力的回聲和明顯噪音，同時將純凈的全頻段音頻傳輸至本地端與遠程端。”

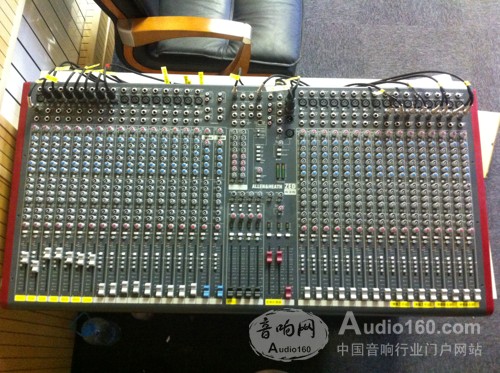

為方便控制，還使用了Allen & Heath 4總線專業調音臺ZED436。它具有32路話筒或線路輸入以及2路雙立體聲輸入，可滿足本地音源輸入較多的需求。

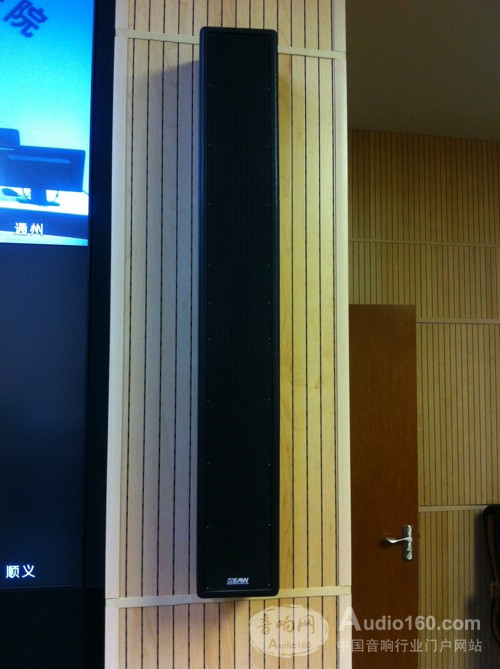

主擴聲則采用兩只EAW LS832i柱式音箱。它們安裝在主屏幕墻左右兩側，外形緊湊、優雅，與整體裝修風格非常協調。雖然整個執行指揮中心的面積不足100平方米，但是寬度較大，需要選擇水平覆蓋角度較寬的音箱；又為了避免過多的天花板和地面反射，音箱的垂直覆蓋角度不宜過大。EAW LS832i音箱能夠充分滿足場地的應用需求，它具有水平140度的覆蓋及較強的垂直指向性，既保證均勻覆蓋會場，又能避免有害反射。
整套系統滿足了指揮大廳對音頻路由的需求，操作簡單直觀，會場內聲音覆蓋與遠端視頻通話的音質都非常好，用戶對此非常滿意。

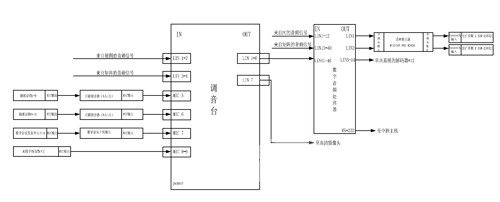

北京市高級人民法院執行指揮中心音頻系統連接圖
|
