經過景雄企業的研發工程師們夜以繼日不辭勞苦的奮戰，我們的中控系統、DANTE網絡有源線性陣列音箱及其他電子產品面市啦!景雄企業的官網(www.sonic-pro.com )已經更新完畢，接下來也將通過微信推送的方式與大家一一見面，敬請期待!
今天要給大家介紹的是
中控系統之FTK系列無縫混合矩陣主機
FTK系列混合矩陣切換器提供HDMI、DVI、VGA、YPbPr、SDI信號本地直連輸入，以及HDMI、DVI、VGA、SDI直連輸出，DVI無縫輸出。除此之外，還提供雙絞線(HDBaseT)輸入輸出板卡，配合雙絞線傳輸器可通過雙絞線延長輸入與輸出的信號傳輸距離到100M，另外還提供Fiber(光纖)輸入輸出板卡，配合光纖傳輸器通過單芯多模光纖延長輸入與輸出的信號傳輸距離到300M，更可更換為使用單模光纖傳輸?shù)膯文Ｊ瞻l(fā)器提升傳輸距離達20KM。領先的全數字信號處理技術可保證信號無失真處理，將最優質的畫面送至顯示終端。
產品特點：
● 輸入輸出：FTK08最大支持8路信號輸入，8路信號輸出,
●FTK16最大支持16路信號輸入，16路信號輸出，
●FTK32最大支持32路信號輸入，32路信號輸出。
● 一卡4路設計，每張板卡最多可配置兩種接口混合設計。
● 插卡式結構：輸入信號支持VIDEO、VGA、YPbPr、DVI, HDMI、3G-SDI、Fiber(光纖)、雙絞線(HDBaseT)，輸出信號支持HDMI、VGA 格式、DVI、雙絞線(HDBaseT)、Fiber(光纖)。卡片式機構，極其容易擴展或更換。
● 所有輸出信號支持實時無縫切換輸出功能。
● 支持內嵌雙向紅外和RS-232控制信號切換功能(需配合HDBaseT板卡)。
● 支持HDCP管理，可設置加密和解密HDCP內容，確保信號源正常顯示。
● 支持EDID管理，可存儲8組EDID數據。允許讀取輸出設備EDID或存儲的EDID并應用到 任意輸入卡上，可以通過串口將EDID碼發送到EDID存儲區，可以通過串口讀出當前輸出口的EDID碼。
● 具有掉電記憶功能和現場記憶功能：帶有斷電現場保護功能;并可保存和調用10個切換狀態。
● 支持正向高速通道和內嵌控制信號分離切換模式;
● 支持全高清：HDPC：1920×1200P@60_24bit，
●HDTV：1920×1080P@60_36bit;
● 豪華水晶按鍵并帶有發光指示功能，當前切換信息能直接通過LCD屏獲得，操作便捷。
● 支持3D、HDMI 1.4、HDCP1.4、與及DVI 1.0協議。支持高色深，以及高達3.25Gbps速率;
● 具有2路RS-232通訊接口，支持RS-232級聯控制;
● 具有1路網絡端口，可以通過以太網遠程控制，支持8個用戶同時連接; 支持網頁控制，無需安裝客戶端軟件;
● 內置國際通用電源;

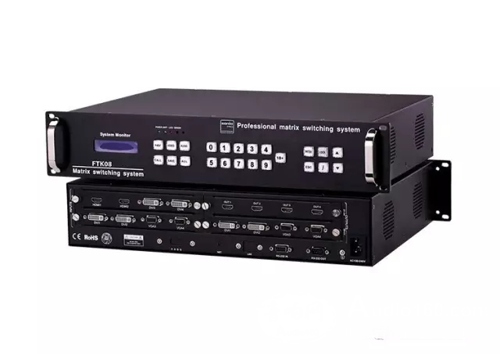

FTK08 8路無縫混合矩陣主機
技術參數：
接口：
可接輸入卡:數量/輸入路數2/8
可接輸出卡:數量/輸出路數 2/8
支持輸入插卡類型:DVI;HDMI;SDI;VGA;雙絞線(HDBaseT)、Fiber(光纖)
支持輸出插卡類型:DVI; HDMI;SDI;VGA;雙絞線(HDBaseT)、Fiber(光纖)
接口帶寬:2.25Gbps，全數字 (總共6.75Gbps，每種顏色是2.25Gbps)
串口控制
串行控制接口:RS-232，9-針母 D型 接口
波特率與協議:波特率：9600，數據位：8位， 停止位：1，無奇偶校驗位
串行控制口結構:2 = TX，3 = RX，5 = GND
以太網控制
以太網控制接口:RJ-45母接口
以太網控制協議:TCP/IP
以太網控制速率:自適應10M/100M，全雙工或半雙工
規格
電源:100V AC ~ 240V AC，50/60 Hz， 國際自適應電源
最大功耗:(插滿最大功耗的IO卡) 107W
產品重量:(不包含任何卡) 5.3kg
儲存、使用溫度 -20℃～ +70℃
儲存、使用濕度 10% ～90%
機箱尺寸:2U
尺寸:483(L)×354(W)×88(H)

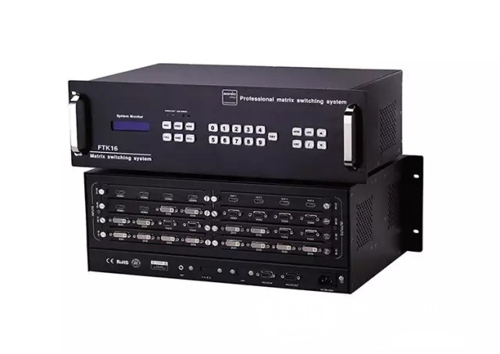

FTK16 16路無縫混合矩陣主機
技術參數：
接口：
可接輸入卡:數量/輸入路數4/16
可接輸出卡:數量/輸出路數 4/16
支持輸入插卡類型:DVI;HDMI;SDI;VGA;雙絞線(HDBaseT)、Fiber(光纖)
支持輸出插卡類型:DVI; HDMI;SDI;VGA;雙絞線(HDBaseT)、Fiber(光纖)
接口帶寬:2.25Gbps，全數字 (總共6.75Gbps，每種顏色是2.25Gbps)
串口控制
串行控制接口:RS-232，9-針母 D型 接口
波特率與協議:波特率：9600，數據位：8位， 停止位：1，無奇偶校驗位
串行控制口結構:2 = TX，3 = RX，5 = GND
以太網控制
以太網控制接口:RJ-45母接口
以太網控制協議:TCP/IP
以太網控制速率:自適應10M/100M，全雙工或半雙工
規格
電源:100V AC ~ 240V AC，50/60 Hz， 國際自適應電源
最大功耗:(插滿最大功耗的IO卡)385W
產品重量:(不包含任何卡) 5.3kg
儲存、使用溫度 -20℃～ +70℃
儲存、使用濕度 10% ～90%
機箱尺寸:4U
尺寸:483(L)×354(W)×176(H)

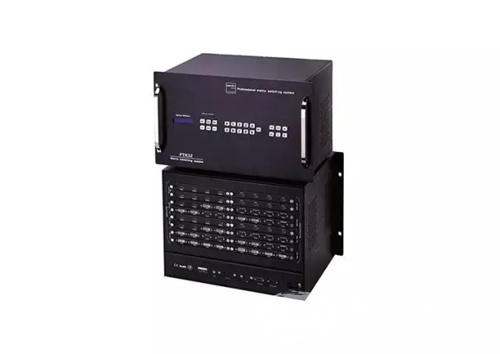

FTK32 32路無縫混合矩陣主機
技術參數：
接口：
可接輸入卡:數量/輸入路數8/32
可接輸出卡:數量/輸出路數8/32
支持輸入插卡類型:DVI;HDMI;SDI;VGA;雙絞線(HDBaseT)、Fiber(光纖)
支持輸出插卡類型:DVI; HDMI;SDI;VGA;雙絞線(HDBaseT)、Fiber(光纖)
接口帶寬:2.25Gbps，全數字 (總共6.75Gbps，每種顏色是2.25Gbps)
串口控制
串行控制接口:RS-232，9-針母 D型 接口
波特率與協議:波特率：9600，數據位：8位， 停止位：1，無奇偶校驗位
串行控制口結構：2 = TX，3 = RX，5 = GND
以太網控制
以太網控制接口：RJ-45母接口
以太網控制協議：TCP/IP
以太網控制速率：自適應10M/100M，全雙工或半雙工
規格
電源：100V AC ~ 240V AC，50/60 Hz， 國際自適應電源
最大功耗：(插滿最大功耗的IO卡)385W
產品重量：(不包含任何卡) 5.3kg
儲存、使用溫度 -20℃～ +70℃
儲存、使用濕度 10% ～90%
機箱尺寸 8U
尺寸:483(L)×404(W)×352(H)
|
