福建省第十六屆運動會于2018年10月19日——10月27日在福建省寧德市舉行，并圓滿閉幕。福建省運動健兒的激情在這里點燃，奮進新進代的夢想在這里起航。

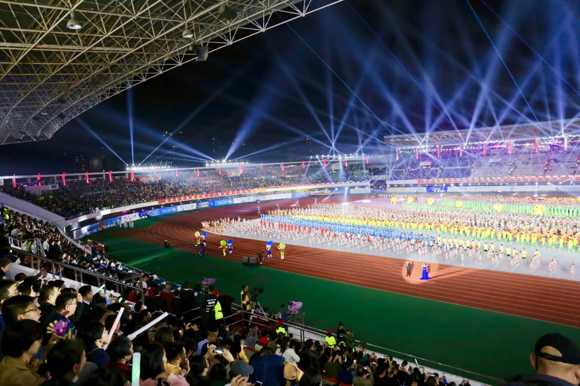

精彩開閉幕式盛況
銳豐科技攜旗下民族專業音響品牌LAX承接了本次福建省運會開閉幕式音響系統服務工作，為精彩的開閉幕式現場提供了絕佳的音效和震撼的現場效果。
寧德市體育中心體育場是本次開幕式的舉辦場地，開幕式表演舞臺在中心草地區域，觀眾區為體育場的四面所有觀眾區域。應組委會要求，為了保證表演區域的舞臺面整潔，所有音箱多點分散布置，置于觀眾區域前沿，跑道邊沿處。
因此，整個音響系統的電子部分布置如下，MIDAS PRO9擔任此次開幕式的主調音臺，M32為備份調音臺一并置于主席臺旁邊觀眾席區域上部，功放機柜分六個點分別置于入場口4個角落和跑道兩個弧形頂位置。一個體育場，內圈跑道為標準的400米，而防爆溝區域約有700多米，恰恰我們的設備就是分布在這樣一個700多米的圈圈上,如下圖A、B、C、D、E、F六個位置上。
功放機柜分布

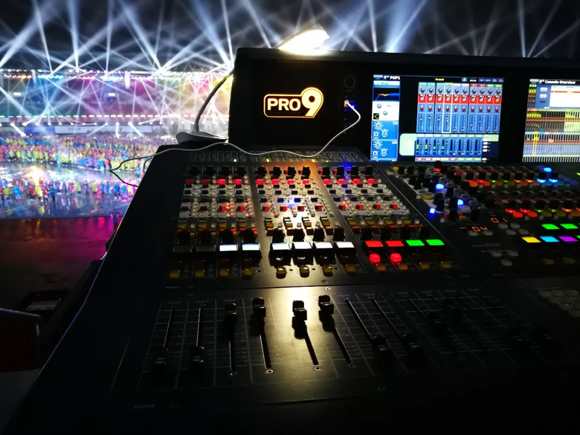

MIDAS PRO9 主控臺
“如何把信號傳到每一個位置上，這個成了工程師們頭痛的難題。”銳豐科技工程師如是說。

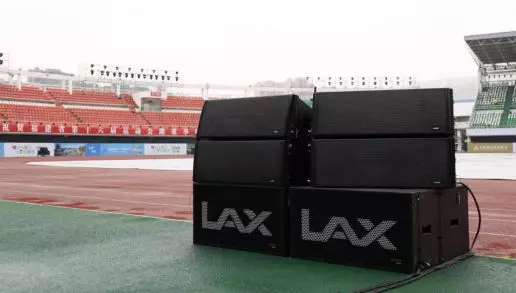

現場音箱放置圖
技術難點突破
傳統線纜長距離傳輸會帶來高頻信號的急劇衰減不說，還容易引入難以解決的各類干擾噪聲。有人會說選擇調音臺的舞臺接口箱作為信號的傳輸系統，這個是個很好的解決方案。
但是對于本次福建省運會項目來說，6個機柜分散布，意味著接口箱也需要6點布置，即使使用MIDAS最小的舞臺接口箱傳輸，那也得要6個舞臺接口箱，且主備系統都需要接口箱，總共需要12個接口箱。這樣的方案造價昂貴且設備需求量大是最大的缺點。
銳豐團隊定制Dante系統方案
面對著省運會開幕式如此重要的大型演出項目，銳豐科技在勘察了現場場地情況以及擴聲條件后，分析了技術難點后，選擇的是銳豐科技總代產品——Dante AVIO網絡適配器，作為現場技術突破點的制勝產品！助力福建省運會開閉幕式現場擴聲系統！
為此，此次開幕式系統中，銳豐團隊的工程師專門定制了一套
[ Dante數字網絡音頻傳輸系統方案 ]
整個系統的信號轉換如下：

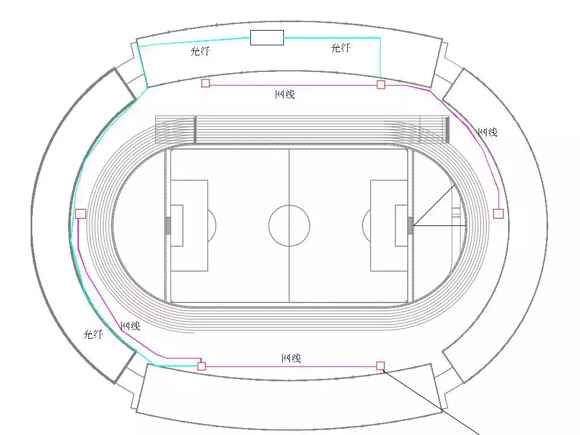

DANTE傳輸網絡布置圖
銳豐科技最新總代理的Dante AVIO適配器完美契合本次銳豐團隊量身定做的Dante數字網絡音頻系統。

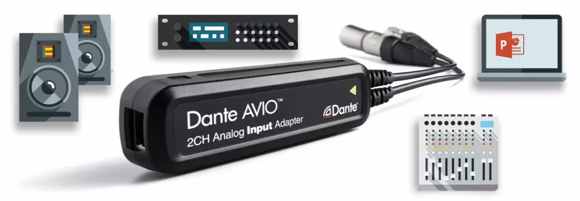

Dante AVIO致力以經濟實惠的價格使所有音頻設備輕松聯網；現場使用 Dante AVIO，我們可以輕松地在我們六個點的設備中連接使用Dante網絡音頻傳輸。
本次使用到的是以下兩款產品：

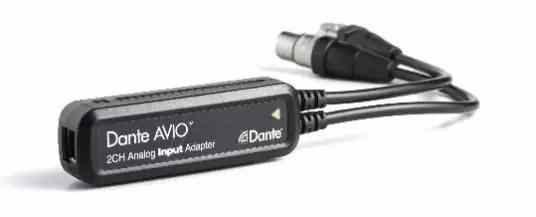

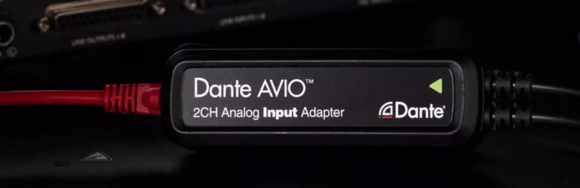

ADP-DAI-AU-2X0模擬輸入模塊
把調音臺輸出模擬信號轉換成DANTE數字網絡信號：

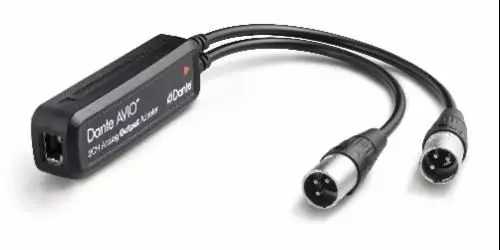

ADP-DAO-AU-0X2 模擬輸出模塊
把DANTE數字網絡信號還原成模擬音頻信號：

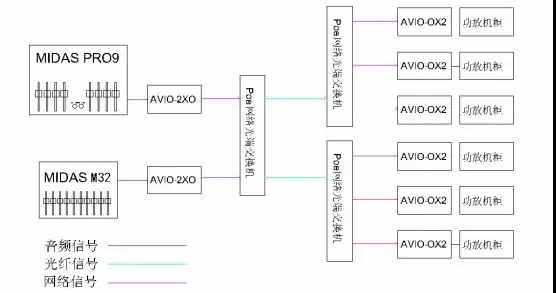

系統的信號框圖流向如下圖：
▲DANTE信號網絡框圖

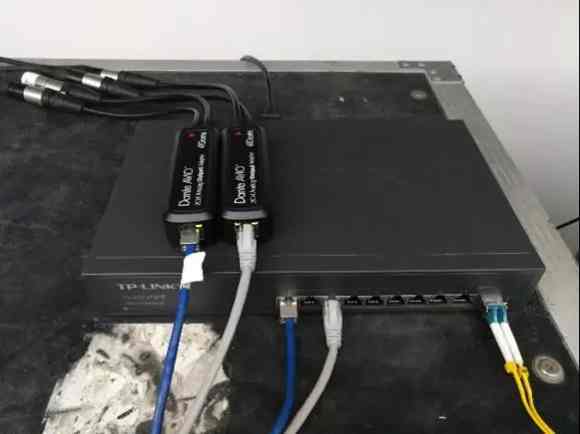

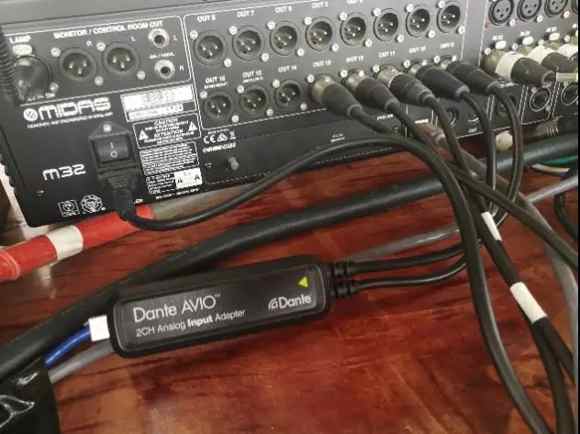

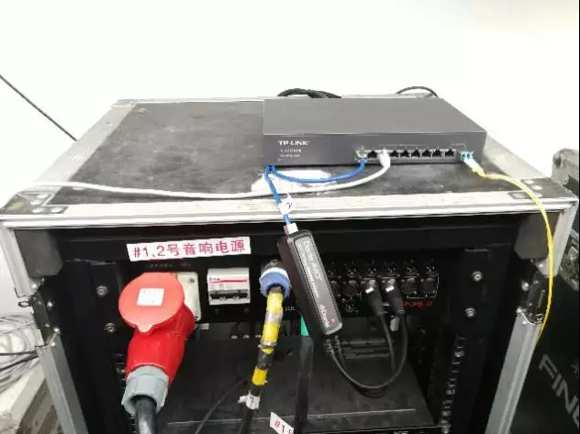

▲DANTE AVIO現場使用圖
五大優勢為現場效果加持！
ADP-DAI-AU-2XO、ADP-DAO-AU-0X2 模塊為兩路輸入輸出模塊，在此次省運會開幕式系統中使用可謂是恰到好處。
1、 它把調音臺輸出的信號轉換成DANTE數字網絡音頻信號，并使用光纖網絡傳輸至400米遠的對面看臺，解決了長距離傳輸問題。
2、 數字網絡信號的抗干擾強，無衰減的優點在此次應用中體現得淋漓盡致。
3、 多點功放分散取電，利用數字網絡傳輸，很好地隔絕了不共地而引入的電流聲。
4、 數字網絡音頻信號，大大減短了模擬線纜的長度，大大降低了設備間引入的底噪聲。
5、 利用Dante Controller，可實現信號矩陣路由，實現輸入出一對多的應用需求。
Dante AVIO網絡轉換器在此次福建省運會上得到了很好的應用，它的靈活、小巧、可靠，幫我們解決了長久以來做大體育場館信號長距離傳輸?shù)膯栴}。
在日后LAX面對大型體育場館擴聲系統演出里，使用 Dante數字網絡音頻傳輸系統方案會是一個綜合高效、使用便捷的綜合解決方案。
|
