1常用音視頻連接插頭
在一個音視頻工程中設備的輸出、輸入信號種類可分為音頻信號和視頻信號(本次只作簡單介紹);音頻信號根據阻抗的不同大致可分為平衡信號和非平衡信號(音源設備如DVD 播放機 / 卡座 / CD播放機及的輸出多為非平衡信號)。因此，連接插頭也有平衡和非平衡之分，平衡插頭為三芯結構，非平衡插頭為二芯結構。音頻插頭中還有一種功放與音箱連接用的專用插頭，這種插頭常見的為四芯結構(也有二芯、八芯)又因為是瑞士NEUTRIK(紐垂克)公司發明，因此又稱“NEUTRIK(紐垂克)插頭”或“四芯(二芯、八芯)音箱插頭”。
2常用音視頻線材

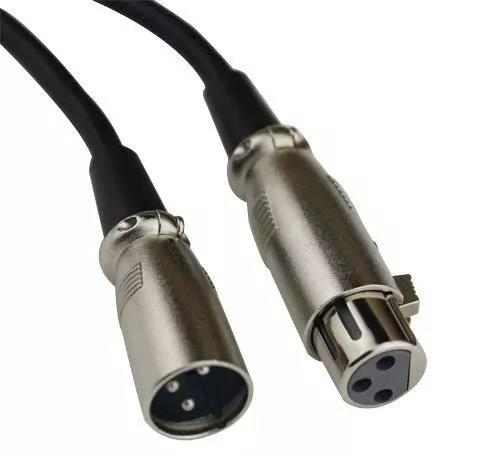

話 筒 線
話筒線為二芯帶屏蔽(按嚴格要求應芯及屏蔽應為無氧銅材質)，每芯為若干細銅絲的結構。通常由兩芯、每芯的護套層、抗拉棉紗填充物、屏蔽層及外層橡膠護套層組成。話筒線外部橡膠護套層通常為黑色，也有紅、黃、藍、綠等不同顏色。屏蔽層分為纏繞和編制兩種，纏繞為屏蔽層纏繞在兩芯及棉紗填充物外部，編制為屏蔽層按照“網狀”結構纏繞在兩芯及棉紗填充物外部。編制屏蔽話筒線比纏繞屏蔽話筒線從物理角度來講抗干擾能力要好同時價格也稍貴一些。話筒線也可作設備之間的連接，但成本較高建議連接設備時使用音頻連接線。

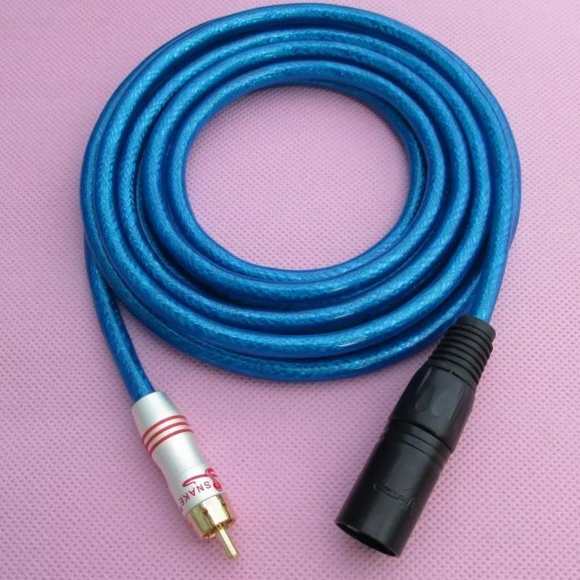

音 頻 連 接 線
音頻連接線同樣是二芯帶屏蔽結構與話筒線類似。兩個芯和屏蔽層為銅質鍍錫外觀為銀白色。音頻連接線無棉紗填充物抗拉強度差所以很少用于話筒的連接，在特殊情況下可作短距離臨時連接話筒用。通常在音頻工程中機柜內部的設備連接采用音頻連接線，因為音頻連接線比話筒線細一些方便機柜內部線材的捆扎，捆扎后比較漂亮且成本比話筒線低。
音 頻 信 號 纜
音頻信號纜其實就是若干根音頻連接線組合在一根纜線中。因內部音頻連接線的數量不同所以有4、8、12、24等路數之分。音頻信號纜的重量較大，通常纜的內部有一根鋼絲來增加抗拉強度。音頻信號纜多用于現場演出中周邊設備與功放的信號傳輸連接，音響工程中控制室至舞臺的信號連接。
音 箱 線
音箱線從外觀來說有護套音箱線、金銀線之分，護套線根據外層護套和使用場合的不同又有橡套音箱線和塑套音箱線等;金銀音箱線通常為透明或半透明護套包裹金色和音色的銅質線芯因此俗稱“金銀線”，也有兩根芯為同色的但在一根芯的外層護套上通常印有文字以便對兩根芯進行區分�？傊粝渚�最基本為兩根各自帶有護套的銅質線材。音箱線根據使用要求的不同還有多芯的音箱線如四芯音箱線。音箱線還有截面積的不同，也就是銅芯粗細不同，如1平方、2平方、4平方等。截面積越大的音箱線傳輸信號時功率損失越小
|
