上海南部的奉賢區自然環境優美，這里有著上海最大的森林公園以及31.6公里的海岸線。政府近年將奉賢新城納入上海五大新城規劃之中。一批結合當?shù)刈匀簧鷳B(tài)，同時與國際接軌的地標式工程陸續建成。

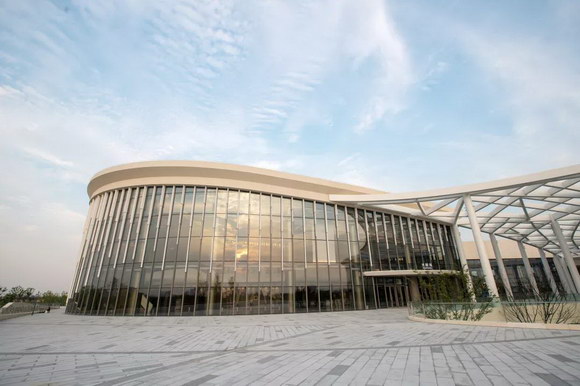

其中一個代表性建筑“九棵樹（上海）未來藝術中心”坐落于奉賢中央生態林地核心位置，由法國何斐德建筑設計公司（Frederic Rolland International）設計，并由美國Studios Architecture負責室內裝修設計。

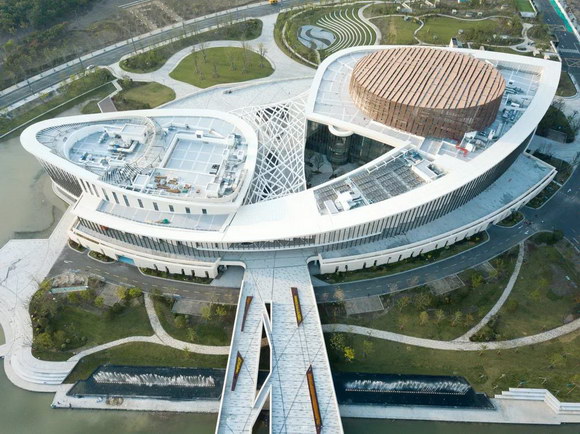

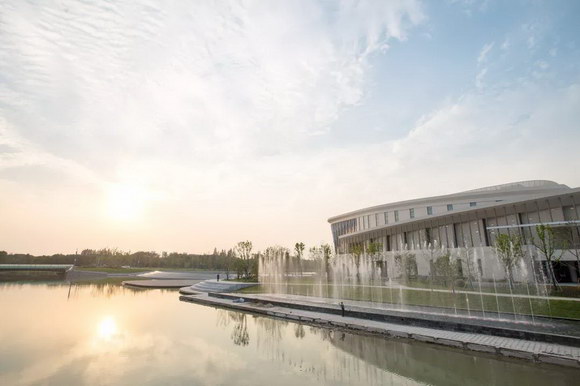

九棵樹(上海)未來藝術中心周圍樹木環繞，水系發達，被形容為“森林中的劇院”，其三瓣式造型從上俯瞰猶如一顆萌芽的種子。中心包括一座1200座大劇場、一座500座多功能劇場和一座300座主題劇場以及藝術展覽和創作中心，并設有“森林劇場”和“水岸劇場”兩個戶外舞臺。
作為面向未來的國際化表演場地，藝術中心從初始階段就針對建筑、劇院、音響和內容四個方面定下了“不一般”的目標。“九棵樹未來藝術中心的定位要區別于上海市現有的表演場地，”項目的顧問樂總表示。“過往類似的劇院一定要安裝反聲罩。這里作為一座兼具國際性，藝術性和經典性的新型劇場，我們希望用電聲的方法突破建筑聲學的限制，給觀眾和演奏者更好的體驗。”
經過廣泛的調研，藝術中心決定在1200座大劇場首次在中國采用Meyer Sound Constellation主動式聲學系統。項目所有的音響設備由Meyer Sound中國總代理上海廣遠電子技術股份有限公司提供。

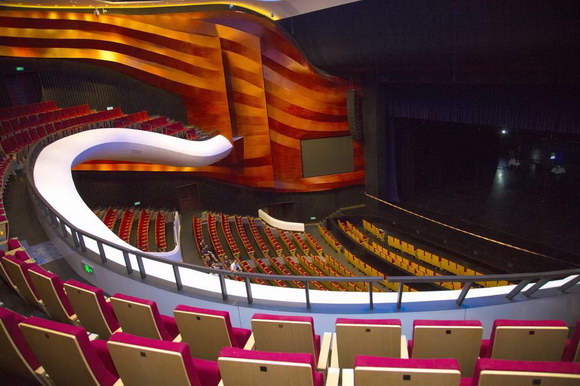

1200座大劇場
Meyer Sound Constellation系統由高品質的揚聲器、話筒、數字處理器組成，使用專利算法用電子技術來控制房間的混響時間、早期發射聲和其他對空間內的語音清晰度、溫暖感和響度等廳堂音質有重要影響的參量。全球目前有超過150個場館安裝了Constellation系統。

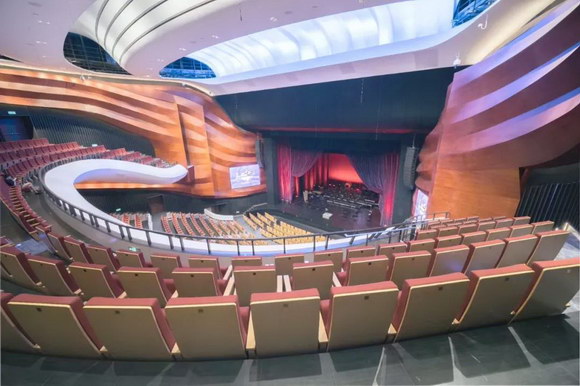

1200座大劇場
1200座大劇場有兩層觀眾席，舞臺深30米。這里的Meyer Sound Constellation系統由176只音箱和56支話筒組成，系統分為舞臺區和觀眾區。舞臺區的揚聲器型號包括UPJunior-XP 單8寸揚聲器以及 UMP-1XP雙5寸揚聲器。觀眾區的型號則包括Ashby-5C 5寸、Ashby-8C 8寸同軸天花揚聲器以及UPM-1XP。低音揚聲器使用MM-10XP 單10寸低音和UMS-XPSM雙10寸超低。

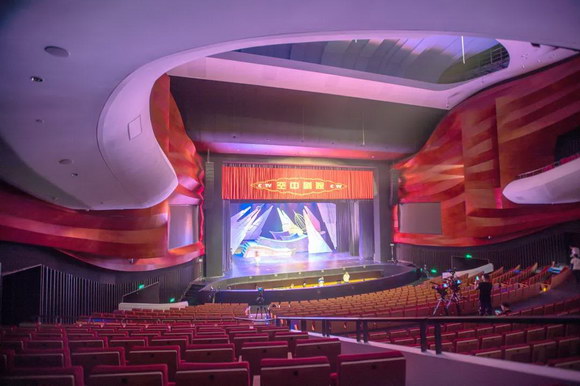

1200座大劇場
觀眾廳所有的揚聲器都隱藏在經過Meyer Sound嚴格測試的透聲布后，并且安裝在做過吸聲處理的空腔里。“為避免安裝空腔內的低頻反射影響的梳狀濾波，現場每個安裝揚聲器的腔體都要做吸音。”上海廣遠的技術工程師祁昱忞解釋說。Constellation的另一個要求是揚聲器和話筒安裝的位置必須非常準確，通過上海廣遠、Meyer Sound工廠和美國室內裝修公司的充分溝通和合作，安裝的精確性得以保證。
舞臺側面4樓的設備機房放置了Meyer Sound D-Mitri處理平臺。56支話筒采集的環境聲信號輸入到DAI-24輸入模塊，進入由DCP核心處理器、DVRAS可變聲學處理器和DCM核心矩陣組成的處理系統，經過獨有的算法完成所有的效果聲和可變混響處理后再通過DAO-24處理模塊輸出給176只揚聲器。所有揚聲器由24臺MPS488HP智能電源模塊提供48V電源供電。低壓供電既便于布線，也保留了有源揚聲器的優點。
D-Mitri的參數可通過CueStation軟件遠程監控和控制。大劇場原有的物理混響時間為1.1秒，使用Constellation系統后，大劇場的混響時間可在1.1秒到接近7秒之間變化。聲場的溫暖感、響度和清晰度等多個參數也可調節，為不同的表演形式量身定制出最適合的建筑聲學環境。
Meyer Sound工廠為大劇場設置了11個用戶預設，包括歌劇、交響樂、爵士樂、室內樂等不同場景，另外預留5個預設以便日后擴展使用。通過Constellation的用戶界面，只需按下一鍵就可改變場地的混響時間，滿足多種演出類型需要。
除了Constellation之外，1200座大劇場還配置了標準的劇院擴聲系統。左右兩側各吊掛13只Leopard雙9寸線陣列作為主擴聲揚聲器。它也可以拆卸下來作流動系統使用。聲橋里面的左中右聲道采用15寸JM-1P水平陣列和UPQ-1P的組合，分別作遠場和近場覆蓋。左右聲道包括上方4只JM-1P和下方1只UPQ-1P，中央聲道為上方4只JM-1P和下方兩只UPQ-1P。下補聲采用UPQ-1P，連同超低音揚聲器1100-LFC暗裝在兩側八字墻里。舞臺前方的可升降樂池設有108個座位，臺唇和樂池欄桿安裝有MM-4XP為前排觀眾提供補聲。另外側挑臺下方裝有UPM-1P作后場補聲。舞臺返送使用UPQ-1P和UPQ-2P。效果聲與Constellaiton系統共用部分揚聲器。

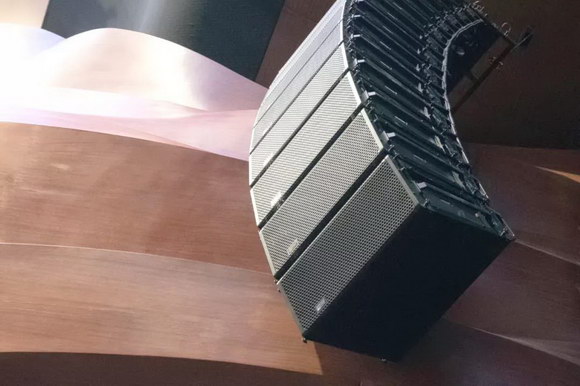

大劇場一側的Meyer Sound Leopard線陣列
話筒配置了DPA、Neumann和Shure三個品牌。音源信號通過舞臺一側的跳線盤進入到控制室內配備了一個Rpio622和一個Rpio222接口箱的Yamaha Rivage PM7調音臺中。控制室還配有一臺Yamaha CL5調音臺，帶兩個Rio3224接口箱。它與PM7之間通過Dante協議傳輸信號，可作為監聽或備份調音臺使用。PM7還可通過Dante與Pro Tools音頻工作站相連用作錄音或重放。“RIVAGE PM7除了保持了Yahama數字調音臺穩定可靠的傳統，音質也顯著提升，”祁工表示，“Rpio系列接口箱采用的Neve前置話筒放大器，其溫暖細膩的音色能完全滿足擴聲或者現場錄音的需要。加上它強大的 DSP 能力能為現場音響師提供更多處理手段。”

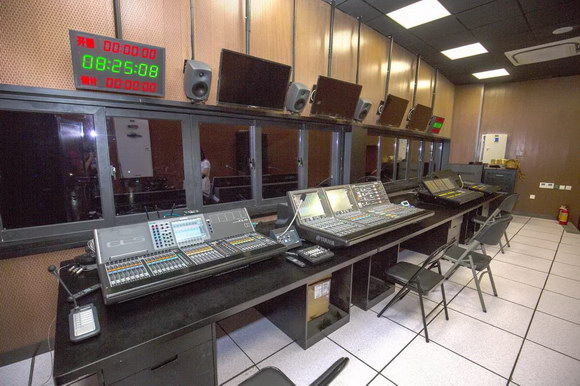

1200座大劇場控制室
經過調音臺混音后的信號傳送給前述設備機房的三臺Meyer Sound Galileo GALAXY 816網絡處理器，經過處理后發送給PA系統。由于Meyer Sound所有揚聲器均為有源系統，如此大型的系統只使用了三個裝有D-Mitri設備、Galileo GALAXY 816處理器和MPS488HP電源的機柜。

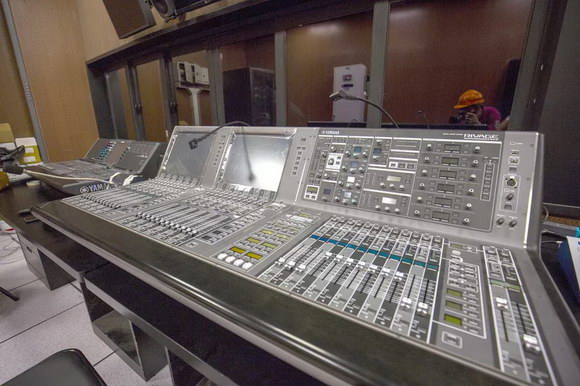

Yamaha Rivage PM7作為主調音臺，旁邊配備CL5作備臺
離開代表“天”的大劇場，我們來到象征“地”的500座多功能劇場。這里的深黃色內飾與大地呼應。由于是多功能用途，整個劇場的一切都靈活多變。座位可以推拉收進，另外有多塊分隔板用于將場地間隔成不同大小。主擴聲系統使用12只Meyer Sound Lina雙6.5寸線陣列搭配750-LFC 18超低，可以采用吊掛或堆疊的方式滿足不同活動的需要。另選用MJF-210作流動返送揚聲器。所有揚聲器使用一臺Galileo GALAXY 816處理器管理并由一臺Yamaha CL5提供混音。

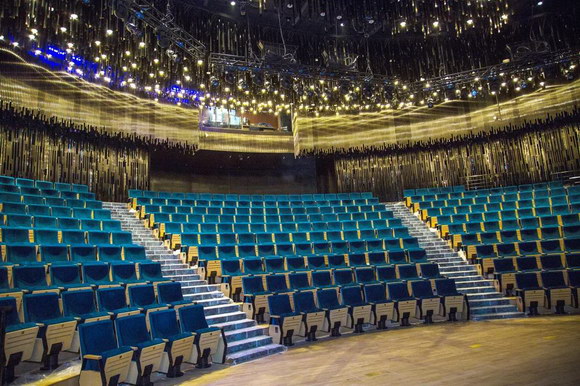

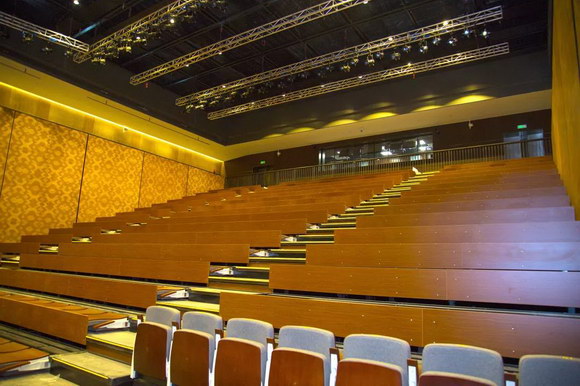

500座多功能劇場
300座的小型劇場以“水”為主題。鑲嵌在墻壁上的灰黑色鋁合金方通造型仿佛從天而降的雨滴。這里使用的設備包括兩只CAL 64可變指向音柱、兩只UPJ-1P和兩只750-LFC超低、6只MJF-208流動返送、一臺Galileo GALAXY 816處理器。調音臺選用Yamaha CL1。“小劇場設計的初衷是可以在這里進行一些自然聲的演出，例如弦樂四重奏等，因此除了后墻，整個廳都沒有做吸聲處理”祁工解釋，“使用CAL可變指向音柱既能符合裝修風格，另外在報幕等語言擴聲用途中能有更高的清晰度。”

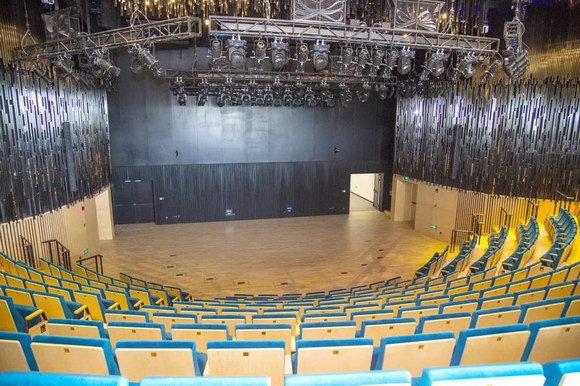

300座小劇場
系統從設計到施工歷時約兩年。整個過程中上海廣遠，Meyer Sound工廠和業主方密切配合才最終得以完成如此龐大和復雜的系統。Meyer Sound高級戰略副總裁John McMahon帶領海外專家團隊先后進行了兩次系統調試。
300座小劇場
每個Constellation安裝工程在最后一次調試中都會請來鋼琴、薩克期風、黑管和人聲表演者各一位以測試系統的自然度和平衡感。“系統能讓演奏者在舞臺上獲得非常好的返聽效果”初次體驗Constellation的黑管演奏家表示，“這對演奏人員是非常重要的，因為它可以極大地增強表演者在舞臺上的信心以及對音樂的反饋。”
8月20日，藝術中心迎來了首次試聽演出。包括上海市和奉賢區領導、劇院專家、音樂家在內的近千名觀眾觀賞了由著名指揮家許忠率領上海歌劇院交響樂團演奏的多首歌劇、管弦樂、交響樂經典曲目。著名作曲家金復載老師在評價Constellation主動式聲學系統時表示：“整個樂隊各個樂器之間的融合度很高，音色的還原度也很好。作為國內第一家使用電子干預技術達到混響效果的劇院，我個人認為可以打到九十分以上。”
九棵樹(上海)未來藝術中心將于10月正式投入運營。運營方上海華人夢想文化發展有限公司計劃利用這里獨有的環境優勢和硬件設施，引進多元化演出節目。相信這座“不一般”劇院里的“不一般”音響，必將為觀眾帶來“不一般”的全新體驗。
|
