故事的開始
許多音頻工程在安裝布線的時候,仍舊使用網編+有填充的正圓話筒線
特征是6mm作為固定安裝使用
可是這樣的的線是相對昂貴的
而且較粗的
數量一多配線管的成本也要跟著加大
對于工程來說都是一筆龐大的支出

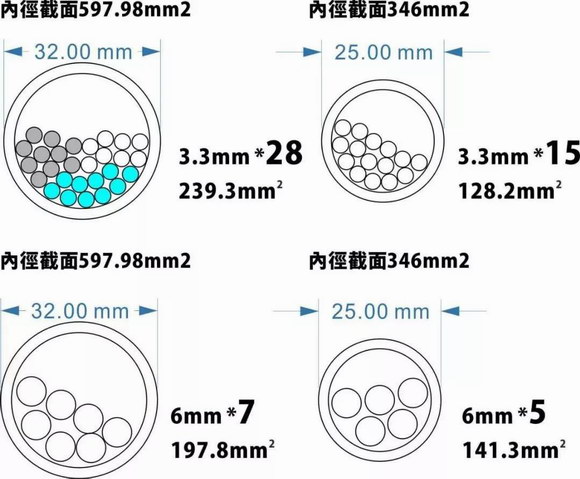

上圖是常見的兩種電線管在半滿狀況下
穿6mm與 3.3mm信號線的穿線數量差別
可以看到:
可穿管數量差距可以到達3倍以上
越大的線浪費的線間空間越多
即使不穿這么多根
越多的空間也是越好的
會讓線纜間可以散開一些 降低串音
讓線纜盡量減少摩擦管身與彼此摩擦
那究竟什么樣的線
適合固定安裝呢?
于是今天有了這一篇．．．
工程安裝線纜的真實面貌
線纜通常分為四大類
機內配線
機房配線
機外固定安裝
機外移動配線
01 機內配線
通常我們不涉及但是不能隨意代用
因?yàn)橐紤]機內的溫度做出應對
例如專業擴聲音箱內部分頻線
需要考慮單元磁缸的升溫
應該要挑選耐熱絕緣材料

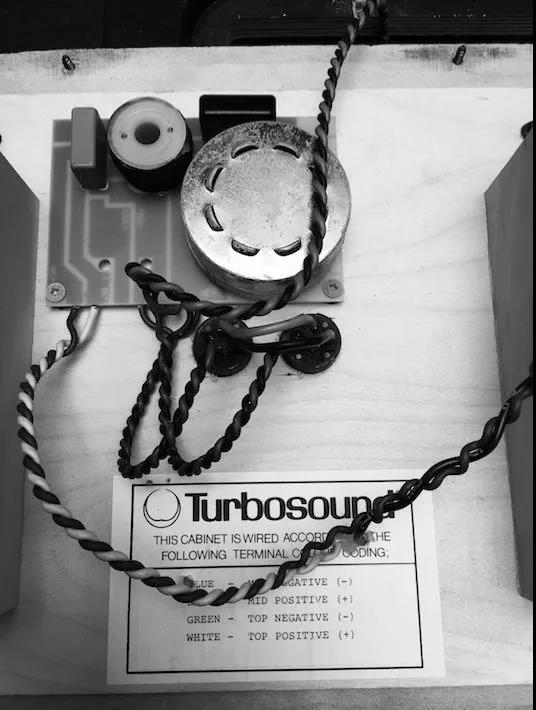

圖中是早期特寶聲的分頻板
廠家使用高對絞音箱線作為分頻后使用
圖片來自于網絡
02 機外移動配線
是嚴苛的使用環境
需要利用填充材料 使線纜接近于正圓
并且使用可撓性好的屏蔽材料以保持其可靠壽命

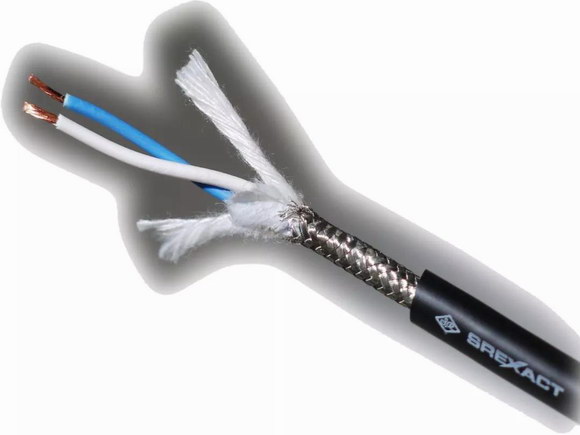

3070101710 機外移動配線
03 機外固定安裝
撓曲的風險是比較低的!
通常也透過布線配管時
要求一定的轉彎半徑來避免損壞
不卷收因此在填充與屏蔽上
可以做出相應的微調
3070101808 機外固定安裝線

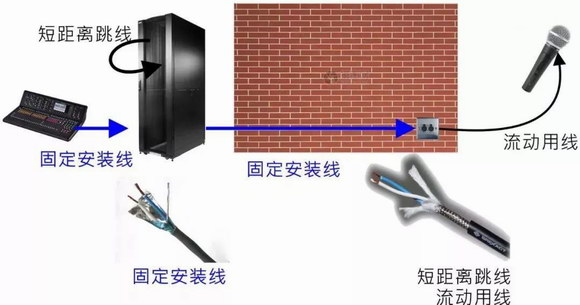

04 機房配線
要考慮是半永久安裝還是需要調度跳線的
半永久安裝>>>可以使用機外固定安裝線纜
但如果是需要調度跳線的
>>>那就要選用機外移動配線
或是特別訂制的軟質跳線

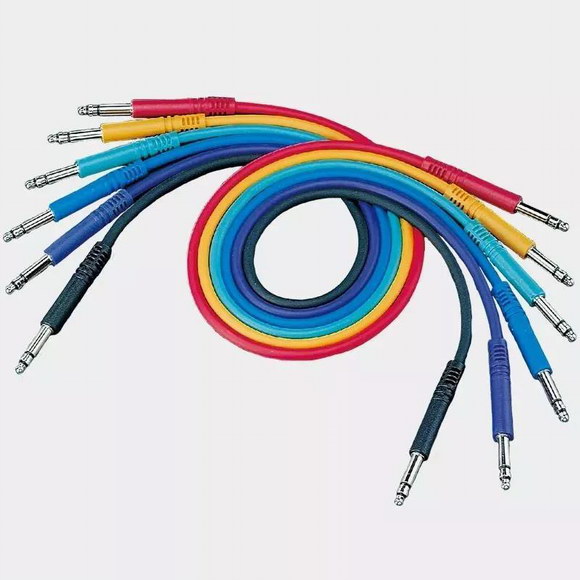

3070100004 被制作成為T-T PHONE 跳線產品
不移動的減法
明確應用場合之后我們就要按照
” 機外固定安裝” 的特征來微調線纜了
1.撓曲的風險比較低
2.不卷收無須填充為正圓
3.要穿管拉線線纜要能經受一定拉力
屏蔽層:
需要觀察線纜的運作頻率而做出選擇
甚至在耐受度可接受的狀態下可以省略
上面兩點最為典型的就是網絡線了
世界上最大量的網線被用于墻內固定安裝
即使在墻外也是與臺式機或筆記本做短距離連接

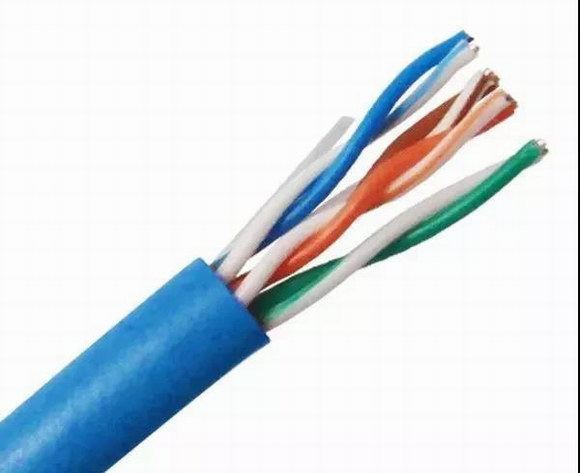

UTP網線
圖片來自于網絡
因此最常見的網線是UTP
沒有填充
屏蔽層在可接受狀況下直接缺省(UTP無屏蔽雙絞線對)
填充 >變> 抗拉結構
除了有必要之外 是可以省略的
但是我們必須考慮導體是否能夠經受拉力？
因?yàn)榇┚�拉管時
穿線阻力是存在的
一旦蕊心受力對絞將會被拉伸變形
所以如果在成本允許的狀況下
應當要做一些抗拉填充物
將有助于保證安裝前后的性能變化少!
以保證纜線使用壽命
例如:光纖就會使用防彈絲（凱夫勒纖維）
作為拉力承受的主體以避免玻璃絲受力

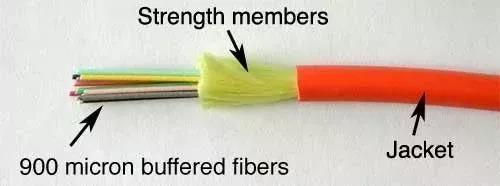

圖片中光纖STRENGTH MEMBERS
就是防彈絲（凱夫勒纖維）
圖片來自于網絡
日升的3070101808工程安裝線
內部填充有尼龍抗拉絲
經過實測經受150牛頓拉力不斷裂
有效降低線纜銅絲受力
換個光滑外皮吧！！
一般線纜的外皮為了要柔軟
所使用的ＰＶＣ都帶有一定的阻力
一旦穿管 彎折多 X 距離長
都會造成嚴重的摩擦…甚至導致線皮發燙
而這種阻力即使在穿管拉線前抹上了拉線膏也不見得有幫助
因此＂光滑外被＂是工程固定安裝線的必備特征

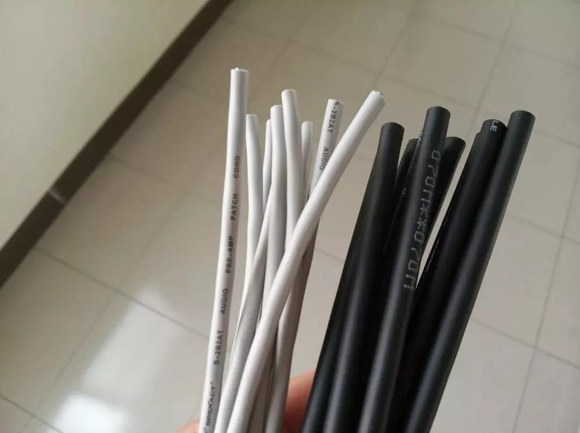

左邊是光滑的工程安裝線線皮光滑但偏硬
右邊是流動用線
屏蔽怎么辦？
信號線由于擔心被干擾因此通常會使用金屬層來做為屏蔽
移動用線為了經常撓曲會使用編織或纏繞作屏蔽
而固定安裝可以用鋁箔+地線作處理
但是還需要考慮到線纜的工頻
如果線纜是低頻的而周遭又有大量的低頻干擾
此時使用有編織的屏蔽
就能較好的的抵御低頻干擾
當然除了消極的屏蔽抵抗之外,
均勻的對絞以吸收是很要緊的
千萬別忘了對絞的重要性!!

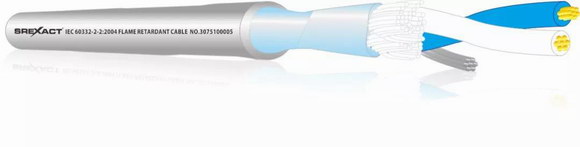

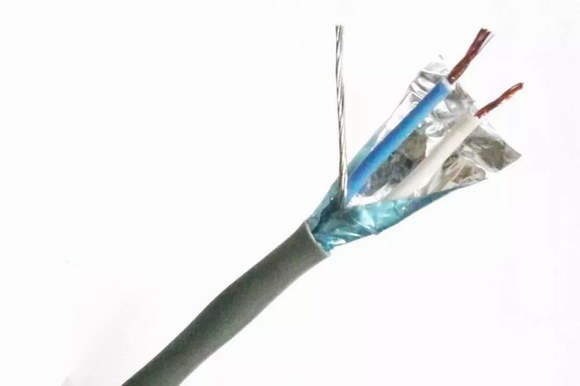

3070101808 鋁箔屏蔽結構
ＥＭＴ管來幫忙
在一些高樓層建筑為了防止火災風險
會要求線纜穿在EMT管當中
此時可以將EMT管視為優良的屏蔽層
而節約不必要的屏蔽層支出

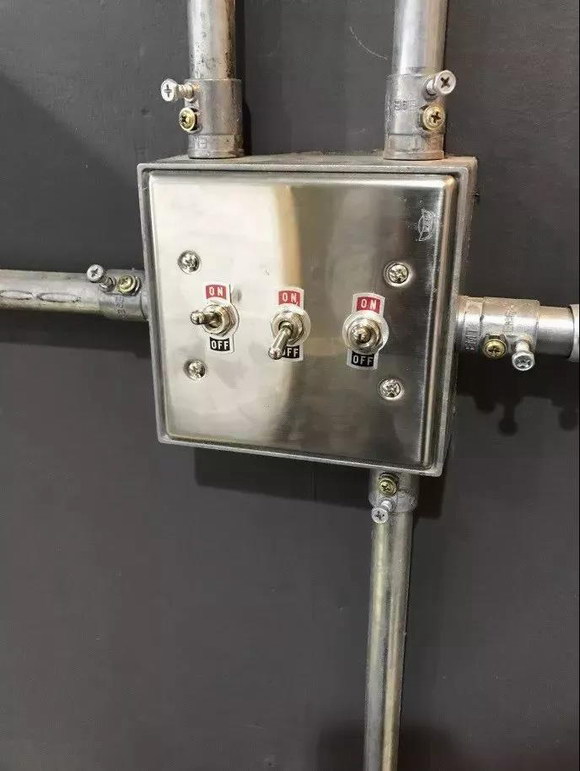

一個EMT管配線的開關盒范例
圖片來自于網絡
安裝實務

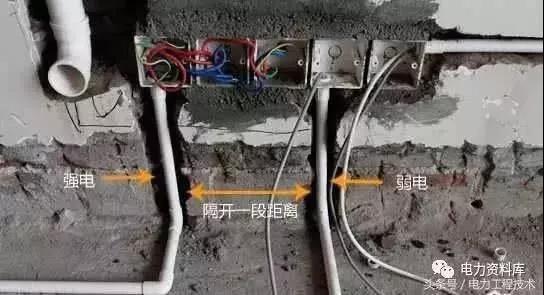

請盡量遠離干擾信號 平行安裝至少保持30CM
干擾信號有這些:
1. 交流電源
2. 使用交流電源做為控制或啟動的弱電設備
3. 使用開關電源的LED 供電線路
盡量遠離干擾信號平行安裝至少保持30CM
圖片來自于網絡
如果您的案場當中無法有效閃避上述干擾
為了以防萬一建議您可以選用下列對策:
正圓填充屏蔽
經過實驗發現如果信號線離干擾很近
那屏蔽層的正圓與否
屏蔽與線對的對稱性將會導致是否能有降低路徑上的THD+N
因此如果案場中有不規范的可能性
那選購正圓填充屏蔽
就是一道令人安心的保險
目前這類商品較少見

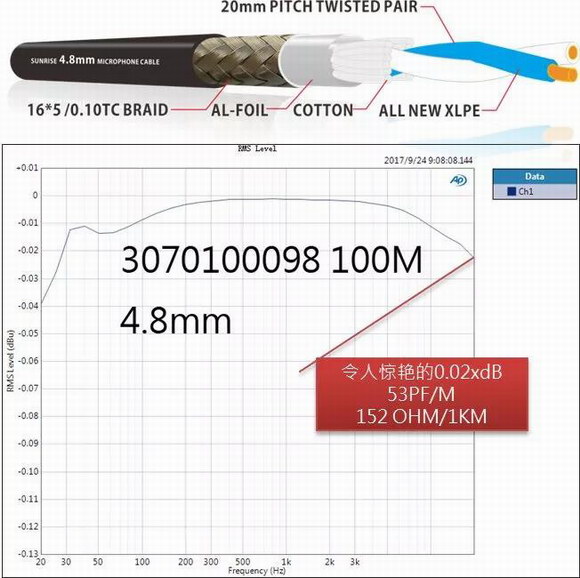

如果有需要可以暫時使用3070100098取代
星絞
當遭遇不可預期的外界干擾時星絞可以幫上忙
但是星絞的高頻容易損失
因此如果真要選購務必選用低電容的星絞線
目前這類商品較少見

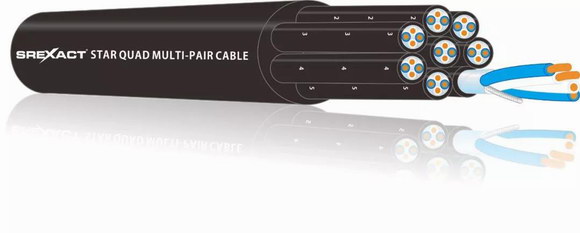

僅能選擇四通道的星絞多蕊纜取代
固定安裝要避免成為走火線
在公共場所安裝
必須考慮到阻燃問題
因?yàn)橐坏┰O(shè)備著火
無論是信號線或音箱線網絡線都是可燃物
垂直的線纜尤其會引火向上
因此要依照線纜安裝的部位選擇相應的阻燃等級

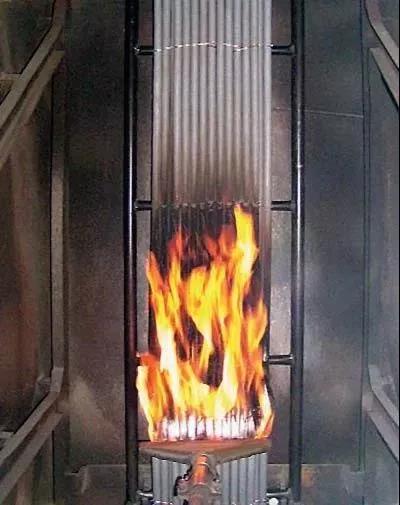

圖為成束垂直阻燃測試
圖片來自于網絡
相關阻燃標準請參考
全面的討論弱電設備的防火與安全 并討論音頻行業當中的線纜 耐火.阻燃.低煙無鹵是怎么回事? 有甚么差別 怎么選?
配比用得好 省錢效果好
目前音頻行業工程當中為了省錢
經常管內管外都用了軟質的話筒線
這樣的線纜為了省錢通常都具有下列缺點:
無對絞
劣質銅材
PVC 絕緣質量容易拉伸破裂
絕緣強度一般
(可能摻入回收材料 材料中色母是否導電未知從而降低了絕緣性能)
我們要跟各位提倡
“內外用兩種線做好正確搭配可靠又省錢”
這樣就能降低用量最大的份額
從而達到合理省錢
固定安裝線 與 流動用線的用量比例
從3:1 ~10:1 左右
利用物美價廉的固定安裝線
大比例的降低造價
線細可以嗎？
沒問題!!信號線重點在低電容!!
現在的音頻信號傳輸是”低阻發送高阻接收” 線損接近可忽視
但是人耳即使細微的丟失也可聽聞!!!
因此降低線纜的絕緣電容值是最重要的事

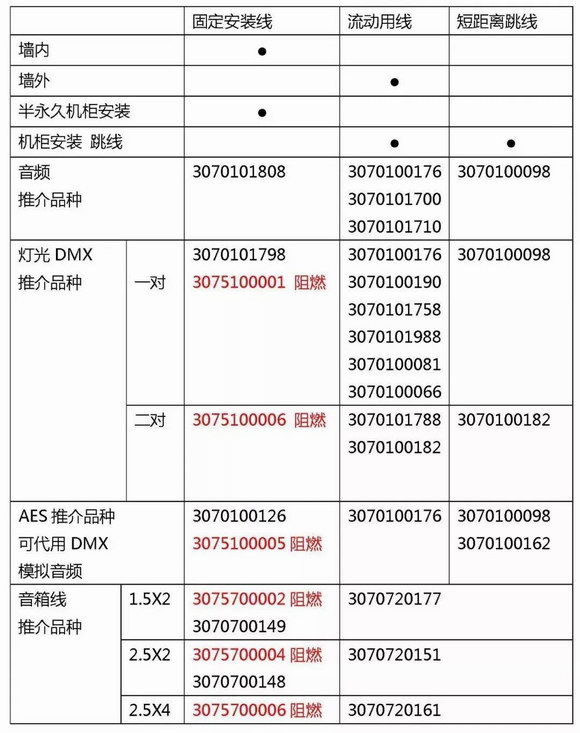

產品推介
3075100005 多用途固定安裝工程信號線(阻燃)
適合AES/EBUDMX-512 模擬音頻使用
導體直徑24AWG0.22mm2
外徑5.1mm
電容值76.3PF
有抗拉尼龍絲

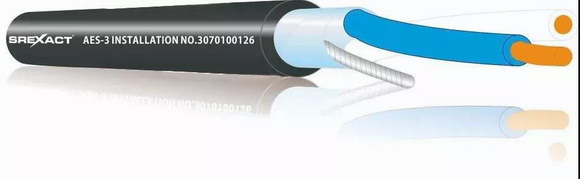

3070100126 多用途固定安裝工程信號線
適合AES/EBUDMX-512 模擬音頻使用
導體直徑25AWG0.157mm2
外徑4.0mm
電容值48PF
有抗拉尼龍絲

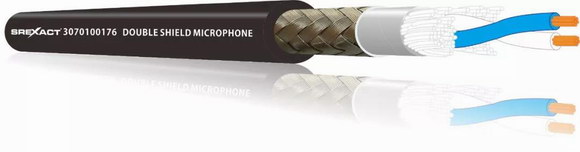

3070100176多用途移動信號線 機外首選
適合AES/EBUDMX-512 模擬音頻使用
導體直徑25AWG0.126mm2
外徑6.0mm
電容值53PF
正圓棉紗填充
厚實外被6mm
機柜跳線

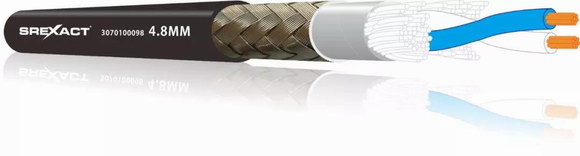

3070100098多用途移動信號線跳線
