電子產品中DC-DC升壓電路應用廣泛。音響也不例外，尤其是電池供電的戶外音響，為了提高輸出功率，把電池電壓升高再給音頻功放供電是非常普遍的做法。 比如12V鉛酸電池/3節鋰電串聯升壓到20V以上再給功放供電可以做到100W以上的輸出功率。用于100W以上輸出功率的傳統升壓做法受限于DC-DC芯片的局限性，都是用控制器+外置MOS或者再+二極管的電路構造。帶來的問題是外圍復雜、PCB布局布線要求高、稍為不慎容易自激穩定性差、成本高、采購物料繁瑣。
CS5038是基于新一代的工藝，內置14A/MOS高效率升壓DC-DC轉換器。可調升壓輸出最高到22V；最大可保證10A的均值電流下負載穩定工作；外圍簡單，效率90%以上；ESOP16的封裝加工生產也很方便。
深圳市永阜康科技有限公司總結戶外藍牙音箱、拉桿音響應用需求，現推薦鉛酸電池/3節鋰電池12V升壓到20V(2×50W/4歐) 、升壓到22V(60W/4歐) 、升壓+功放組合方案；2020年初即將陸續推出1-4節鋰電開關型3A充電管理系列、4A鉛酸電池充電管理，滿足音響市場對更大功率更高品質的渴求。

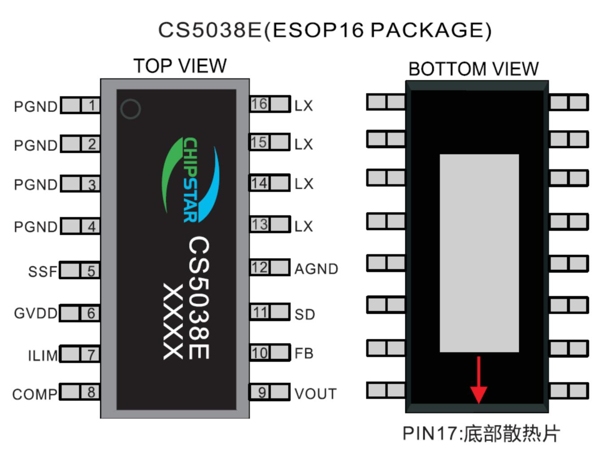

1.CS5038腳位圖

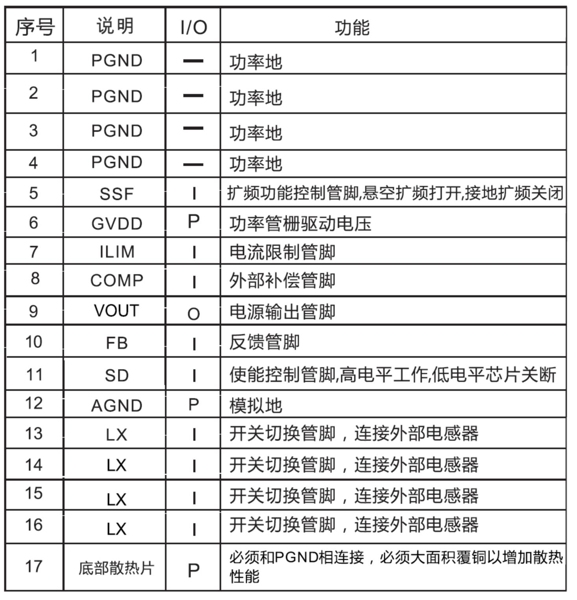

2.CS5038管腳說明

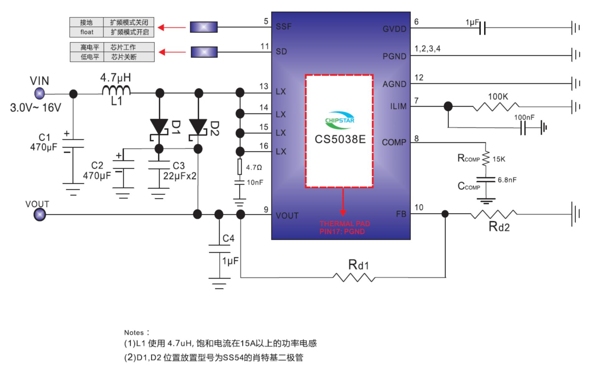

3.CS5038典型應用圖

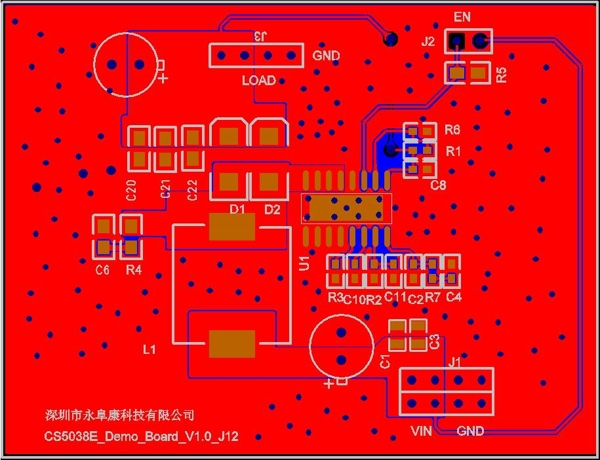

4. CS5038 DEMO板PCB頂層設計圖
5.CS5038 DEMO板PCB底層設計圖

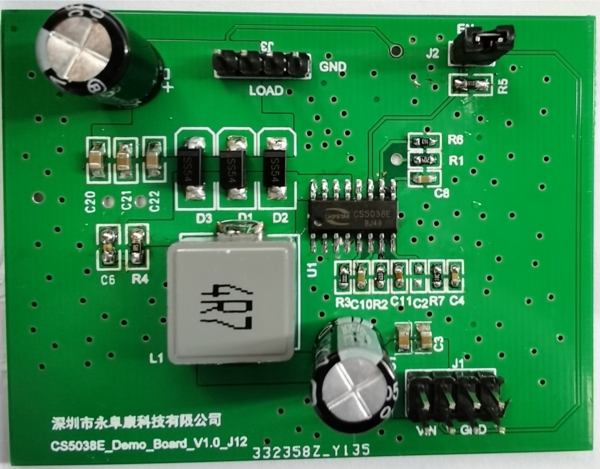

6.CS5038 DEMO板實物圖
7.CS5038+CS8673演示板應用原理圖
此方案是一款最大實現2×50W/4歐功率輸出的拉桿音響參考設計。此設計的電源是12V鉛酸電池。此設計大致分為兩個主要級：
1.采用CS5038大電流升壓IC。此芯片3V-16V輸入電壓，可實現22V輸出，并且能夠?yàn)樨?fù)載提供 5A 連續電流；
2.采用CS8673 D類音頻功放IC，22V/ 60W/4歐（PBTL）功率輸出；
3.12V升壓到20V/50W×2（采用2顆CS8673）, 12V升壓到22V/60W(采用單顆CS8673/PBTL模式)；
特性
適用于12V鉛酸電池及三節鋰電供電的戶外拉桿音箱。

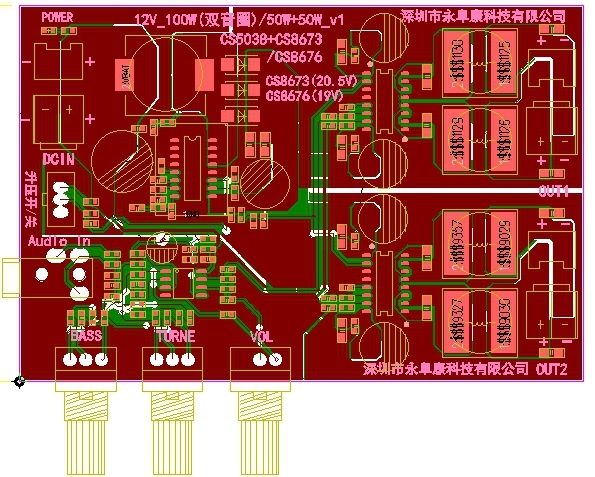

8. CS5038+CS8673演示板 PCB頂層設計圖

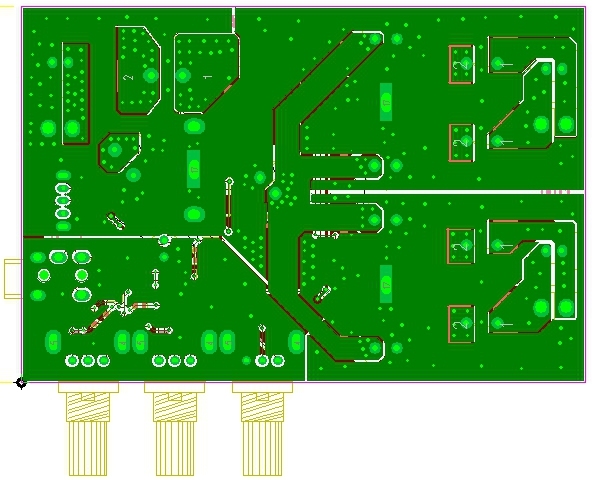

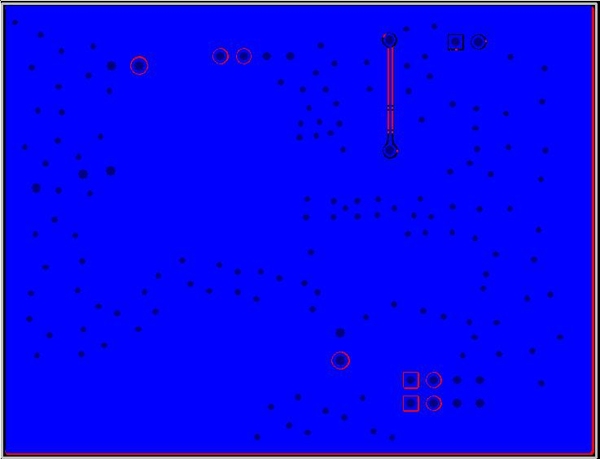

9. CS5038+CS8673 演示板PCB底層設計圖

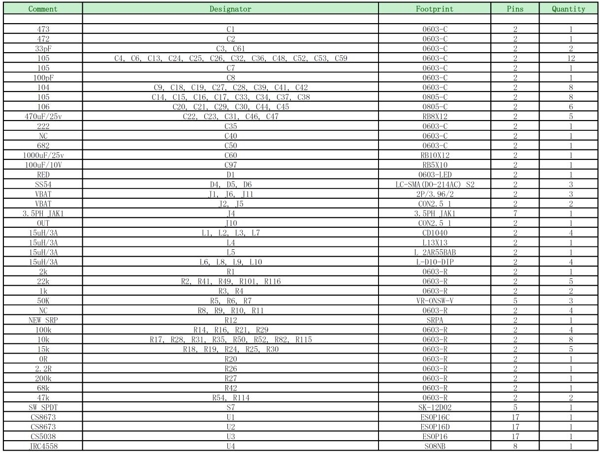

10. CS5038+CS8673演示板物料清單

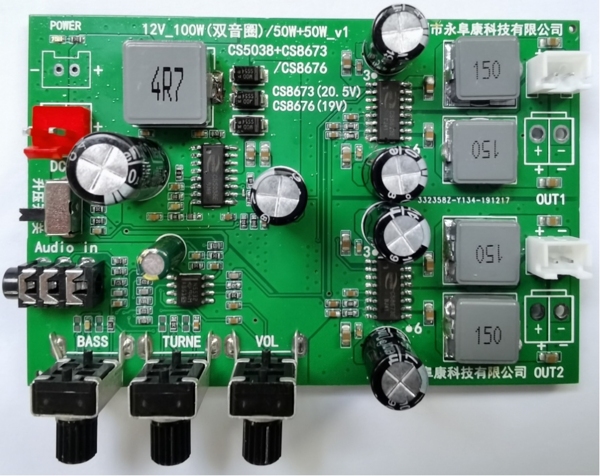

11. CS5038+CS8673 演示板實物圖
|
