相信只要是對HI-FI音響比較癡迷的工薪族發燒友，對于國產一線品牌“天逸音響”肯定不會陌生。其中有一款HI-FI功放，堪稱國產高保真音響領域價廉物美、經久不衰的典范之作：這就是市場占有率最大，生命周期最長的常青樹——AD-66系列產品。
歲月悠悠，自從上世紀九十年代我國音響界開始紅火之時，天逸就以這款HI-FI功放在第一屆國產音響大展上一舉奪得“最受專家好評”及“群眾最喜愛音響器材”兩項大獎 。要知道，這兩項大獎可謂當時中國音響界最為權威的褒獎！自此天逸音響便一發而不可收，一路順風順水的平穩發展，AD-66自然也就名揚江湖，成為天逸發展史上的里程碑產品。
天逸一直銘記：完善好這款號稱“窮人的勞斯萊斯”的系列產品，不忘初心！踏實做人、用心做事..... 隨著網絡無損音樂資源及智能手機的迅速普及，天逸又煞費苦心的為其注入了高科技時代的核心技術，使其再次升級蛻變成為新一代的HI-FI多媒體功放，這就是天逸最新推出的集藍牙傳輸、U盤播放、數字光纖/同軸解碼、APP軟件操作控制、及高保真功率放大為一體的合并式功放：AD-66D。以下就請各位感興趣的朋友隨著我的圖/文介紹，走進這款天逸最新的產品做一個詳細的了解吧：
電路設計和技術要點

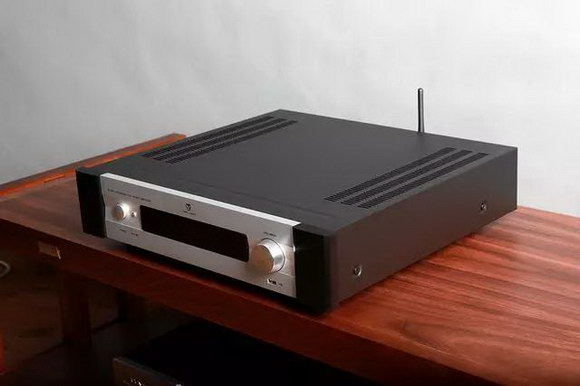

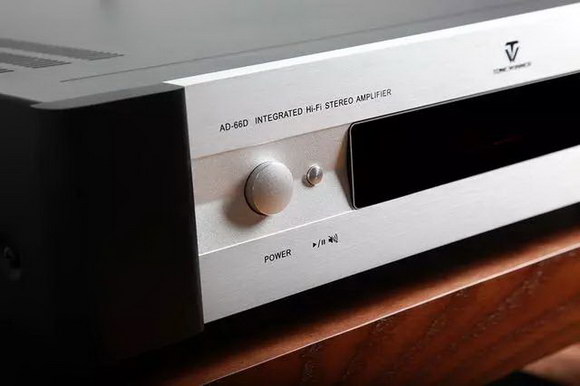

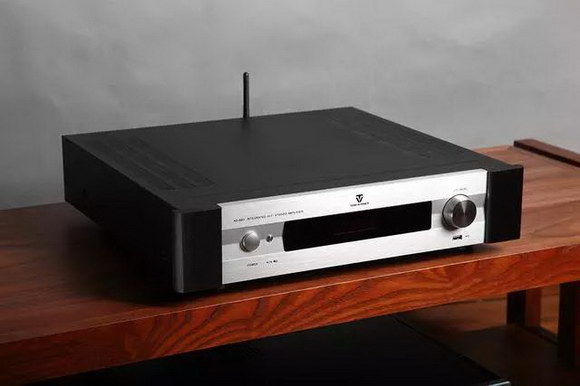

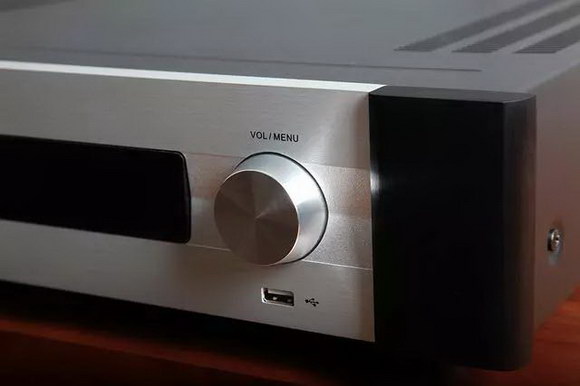

由于多年從事廣告攝影設計工作，偏愛精致玲瓏的文玩擺件，因此對音響功放的外觀潛移默化的也就有了自己固定的審美情趣，早已厭煩了傳統HI-FI功放的龐大體積和變態重量。希望家用HI-FI功放能小則小，在同等聽感的基礎上，最好是小巧精致、玲瓏可人。AD-66D是以上一代產品AD-66PRO外觀為基礎，工藝和結構都已高度成熟，且有較高的產品辨識度。雖然本人感覺它的體積還可以再小巧一點，但與其他型號的HI-FI功放相比，倒也算得上纖薄靈動， 66毫米的機身高度在HI-FI功放中其實應該算是窈窕曼妙的身材，至于機身寬度，廠家大概是考慮到和其他HI-FI器材擺放時能整齊劃一，畢竟430mm寬是標準機箱的俗成尺寸。

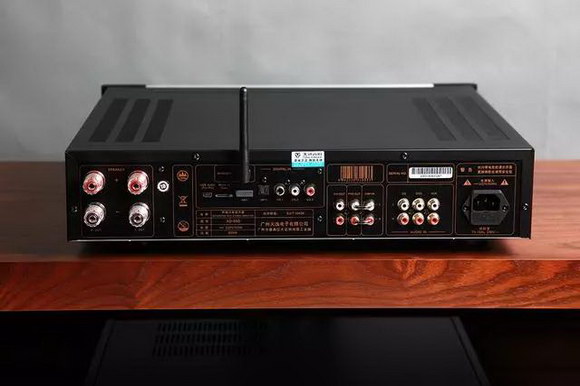

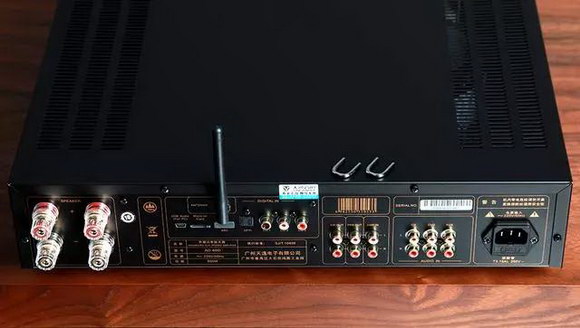

由于AD-66D在外觀和工藝上脫胎于AD-66PRO，因此機器背板除了原有的各種信號輸出輸入端口外，還在背板中央部位增加了數字輸入（DIGTAL IN）單元，這部分接口包括一個USB Audio（電腦數據線輸入U口）、一個Micro/SD Card（迷你SD存儲卡）、一個電視機數字音頻回傳ARC HDMI端口、一個光纖數字輸入端口、三個同軸數字輸入端口。這部分新增的數字端口，昭示著AD-66D已升級為一臺徹頭徹尾的數字解碼多媒體HI-FI功放。并且依然保留了機背后面可以讓2.0音響系統變成2.1系統的低音炮前級輸出接口，以及最有設計特色的前/后級電路U型連接插，這也許應該是玩機派發燒友最中意的設計亮點之一吧：只要將這兩只U型插銷拔掉，該功放立馬由合并式功放變身成前/后級分體式功放，你可以在這里換接任何其他前級，音質音色也會因接駁不同的前級而發生改變，你可以在這里不斷的折騰換機，發燒樂趣油然而生！

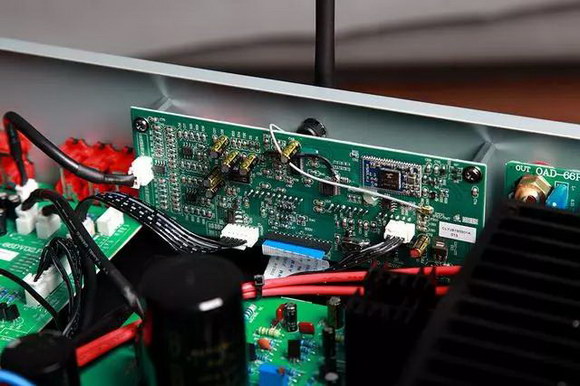

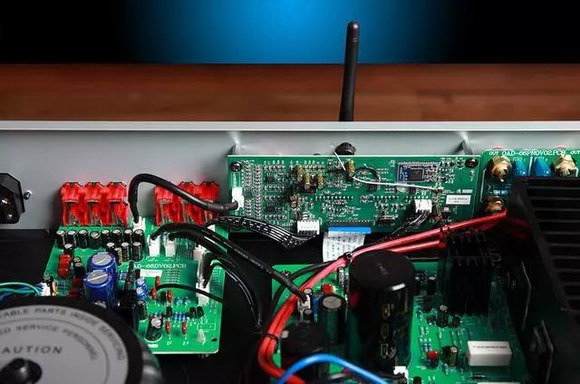

打開該機的上蓋板仔細查看：整體電路設計為四大部分：分別是信號輸入/數字解碼電路板、主體功放電路板和供電電源板以及面板的液晶顯示電路板。其中電路升級部分主要就集中在信號輸入數字解碼板上，仔細觀察，該電路板上集中安裝了以ATS2825芯片為首的藍牙模塊，內置DSP支持多種音效處理，大容量的RAM能夠滿足不同藍牙應用方案的需求，并且支持后臺藍牙，在播放外置SD卡或U盤中高品質音樂的同時也可以保持藍牙連接狀態。
光纖及同軸輸入的數字信號，是由美國Analog Devices公司一直在產、性能和聽感效果雙優的AD1955解碼芯片、配合精度和穩定性極高的石英晶體振搗器來擔綱。該芯片擁有24bit/384KHz多比特∑△D/A轉換能力，可提供動態范圍極大，失真度小于-110db，背景噪音幾不可聞的聽感效果。是一枚迄今為止音響圈評價甚高、非常發燒的D/A轉換器。

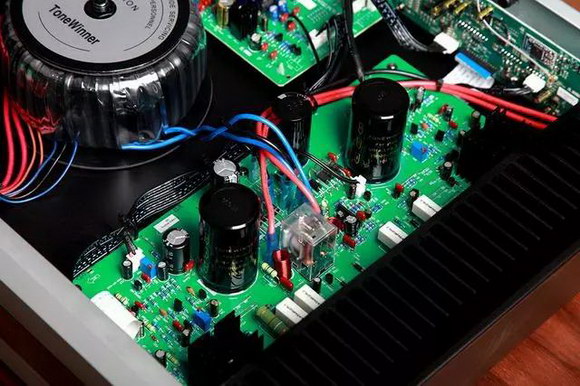

主功放電路集中在機器右側那塊面積最大的電路板上，從該機的印板上的電路布局來看，該板是將來至前級電路的小信號輸入（含數/模轉換DAC解碼和電子音量調整后）的音頻信號進一步擴流并將功率放大，去推動揚聲器發音。這種將前后級電路板分開設計手法，是為了杜絕大電流后級電路可能對弱信號的前級產生干擾而造成信噪比低的弊端，講究！

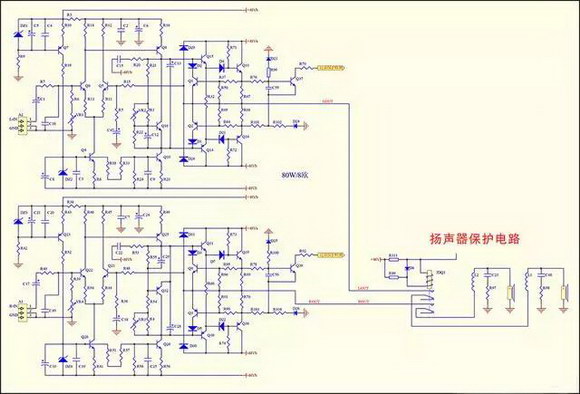

具體到后級功放的電路，詳見附圖：這是一款天逸音響歷史上好評如潮的經典超甲類電路，該電路的主體框架為帶恒流源和電子穩壓的差分放大電路及工作點可隨輸入信號變化的超甲類功率放大電路：即無音頻信號輸入時功放級的靜態電流僅僅維持在保證兩功率管不會工作在截止區，而當有音頻號輸入時，功放級的靜態電流將迅速提高至一個較高的大電流工作狀態，保證有較大的甲類功率和 充沛的甲乙類功率輸出。由于功放管任何時候都不會工作在截止區，從而不會產生乙類放大器的開關交越失真,同時因為無信號時推挽管的工作電流不是太大，又避免了甲類放大器的發熱量太大的缺點，可謂一舉兩得。該電路經過在天逸高保真功放中長期使用和不斷的調整，其穩定性和可靠性得到了很好的完善，深受許多喜歡聆聽溫暖甜美的甲類音色、又怕純甲類電路較高的耗電和發熱量的音響迷的青睞。

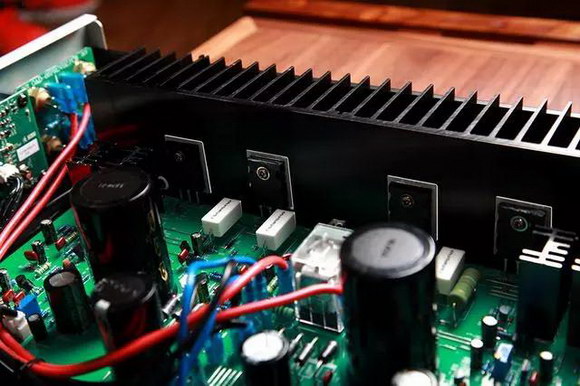

從電路簡圖分析，輸入級為典型的單端輸入、雙端輸出的差分放大加鏡像恒流源負載電路，該電路不僅僅具有極低的輸入噪聲，亦可以大大改善電壓放大級的電壓增益和穩定性，第二級為共基電路恒流源負載進一步提高電壓增益以改善電路放大級的線性特征和頻率特性，使動態大、驅動力強、轉換速率高、諧波失真小、高頻特性得以更寬的延展，最后全機使用了兩對功率達至150W的東芝TTA1943/TTC5200大功率管擔任功率放大，輸出每聲道80W（8歐）、135W/4歐的充足功率去推動揚聲器發音。

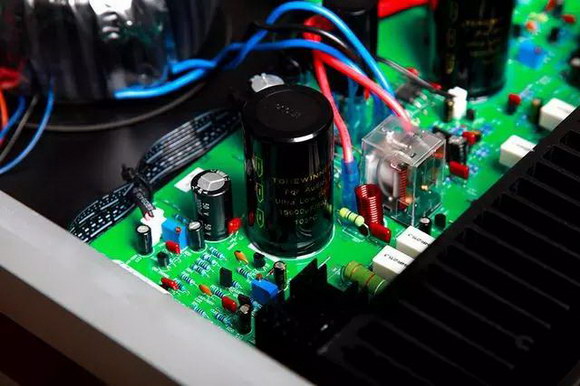

筆者注意到：電路板上所有的電阻均選用優質五色環優質電阻。在可能影響音質的主要通道和電源濾波部份，分別選用了倍受青睞的高品質進口音響專用電容如進口ELNA的RBD等系列優質電容，及高達34700微法的天逸特別訂制金字ToneWinner音頻專用電解電容擔任電源濾波大水塘儲能。
特別說明一下，該電解電容是天逸按照最佳測試品質和反復聆聽遴選后提供樣品在專業名廠OEM訂購的，實際測試指標之高，與同類國際名牌電解相比，不僅漏電流極小，耐壓值相對更高，耐受溫升的能力更強，因而壽命也較同類電容長很多。重要的是，該電容是經過天逸資深的調音師嚴格對比試聽后指定的特種介質和工藝制成，經筆者試聽過后，也確認該電容對聲音的重放有較為理想的還真能力，尤其低頻的質感強烈，音樂味濃郁，聲音的細節豐富，中頻飽滿圓潤，高頻順滑飄逸，延展效果不錯，以至于被天逸最高檔次的發燒旗艦功放定為御用極品電容，屬于天逸的秘密武器之一！

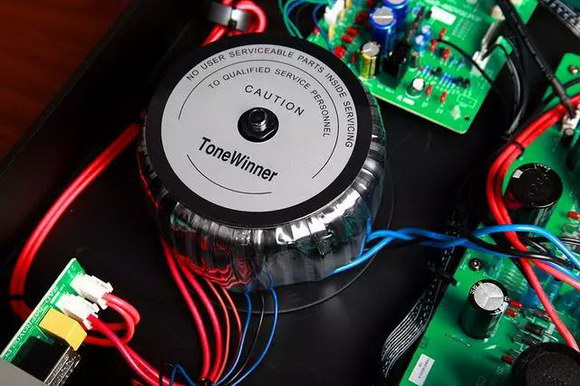

機器的左前側是整機的動力之源：和AD-66PRO功放一樣，AD-66D依然采用了功率充沛300瓦的專業變壓器大型名廠——新昇牌的優質環牛，粗壯的純銅絲和可靠的制作工藝確保滿功率的靜默工作，為整機提供了充沛的動力保障！
縱觀AD-66D功放的整體制作工藝、電路布局、選材用料都是比較講究的，視覺效果上佳。機內走線飛線都考慮到音響發燒要訣所講的盡量減少走線間相互干擾、力求牢固，清爽工整，接地部分則嚴格按照星形一點接地之法經多次試聽測試試驗后，以粗壯的5N無氧銅線將其干擾雜波、交流哼聲導入地端，故而整機靜噪低至鬼寂。

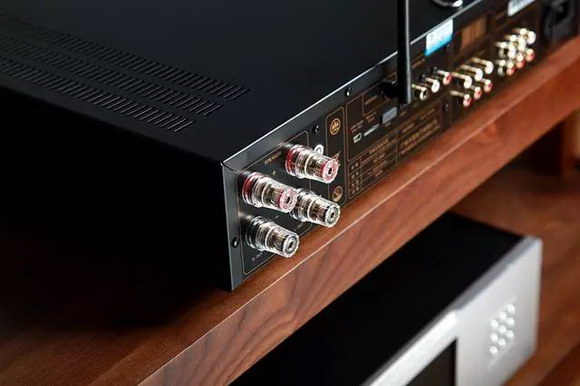

筆者注意到：該機的音頻輸出端依然毫不縮水的選用上了四個只有與AD-3/AD-3D功放上才能見到的純銅24K鍍金RCA接線柱，盡量降低經年氧化之煩惱。令信號傳輸牢固可靠，即使非常夸張粗壯的發燒級喇叭線，也可牢牢接駁。當然，該機完善的揚聲器保護電路（包含過流、過壓、過載、輸出短路等保護電路）也有可靠的設計，令用家心感踏實。
值得一提的是，AD-66D依然采用了和天逸次旗艦功放AD-3/AD-3D相同的發燒級音量芯片NJW1194為音源輸入選擇和音量控制。該芯片是集前級放大、緩沖、阻抗匹配、高低音調整等為一體的電阻梯形電子電位器，具有低失調、低輸出噪聲、低失真的特點：輸出噪聲電壓低至-117dB V typ；失真度幾乎可以忽略不計，聲道的分離度高達-120dBtyp；并提供高、低音音調調整和提供精確到0.5dB步進調整的特點。電子音量芯片可以說是徹底解決的機械電位器無法根除的永不磨損的問題。并能將調整數據傳輸到功放面板的湖藍色液晶顯示器上顯示出來，為功放的操作控制帶來直觀、可靠和精確的保障！
產品指標及性能參數：
信噪比：≥102dB（A計權） 聲道數：2
失真度：≤0.025%（1KHz，正常工作條件） 頻率響應：20Hz-80KHz（+1/-3dB）
聲道分離度：≥75dB 增益：＞38dB
額度阻抗：8Ω 每聲道輸出功率：＞85W
待機功耗：/ 整機功耗：380W/8Ω；500W/4Ω
凈重：10.6Kg 產品尺寸：444×106×432mm（寬高深）
毛重：12.3Kg 包裝尺寸：533×179×516mm（寬高深）
|
