成都InfoComm展會期間，Audinate 與易科國際再次合作舉辦針對Dante在劇場劇院中整體解決方案的技術研討會。易科團隊現場搭建了一套完整的Dante系統生態鏈，生動的演示了Dante系統在實際中應用。
學習筆記分享
●數字信號相較于模擬信號的優勢
數字信號通過濾波后更容易消除傳輸過程中增加的噪音成分，保證還原度。
●網絡傳輸相較于數字傳輸?shù)膬?yōu)勢
模擬傳輸是點對點的單向傳輸，并且一個通道僅使用一根線纜，同時有許多復雜不統一的接頭。
而網絡傳輸，單線纜可傳輸多通道的雙向傳輸，可在實現點對點傳輸同時，獲得點對多的功能，所有信號接頭統一。
●適用于AV行業的網絡傳輸機制
一般家庭網絡傳輸機制是TCP，遵從三次握手，四次斷開的傳輸機制，即發送端需要對接收端發送請求，先收到可接受反饋后才可以進行發送。這樣的機制顯然不符合AV應用對低延遲的應用需求，一般AV設備使用UDP的網絡傳輸機制，不管接收端是否接受，發送端始終發送訊息，這保障了AV的低延遲及時性。在大系統中，為了保證帶寬，要求我們合理規劃網絡配置。

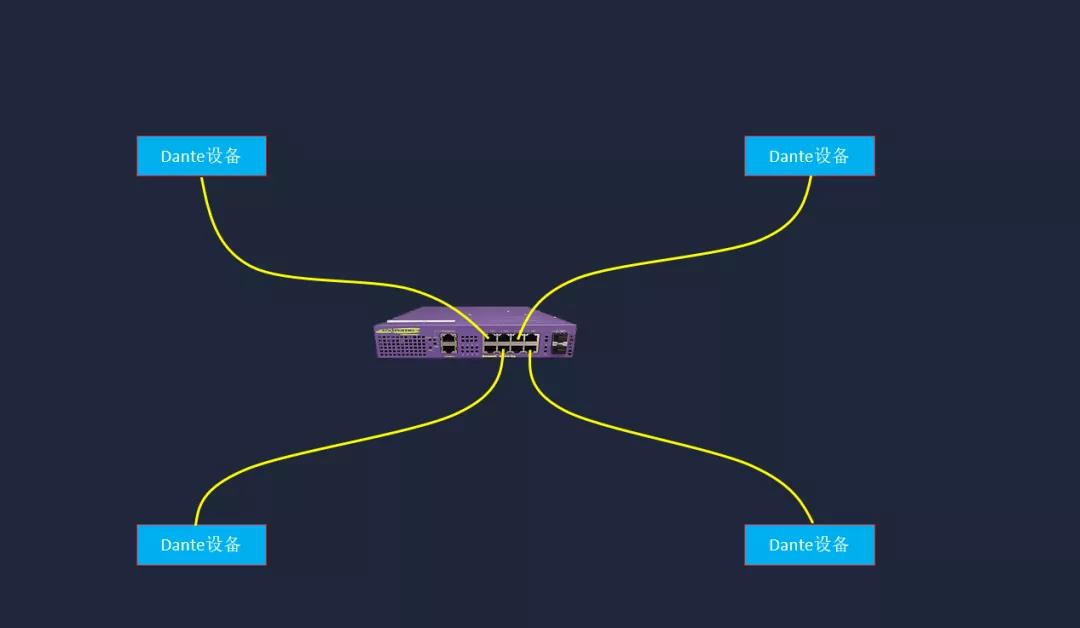

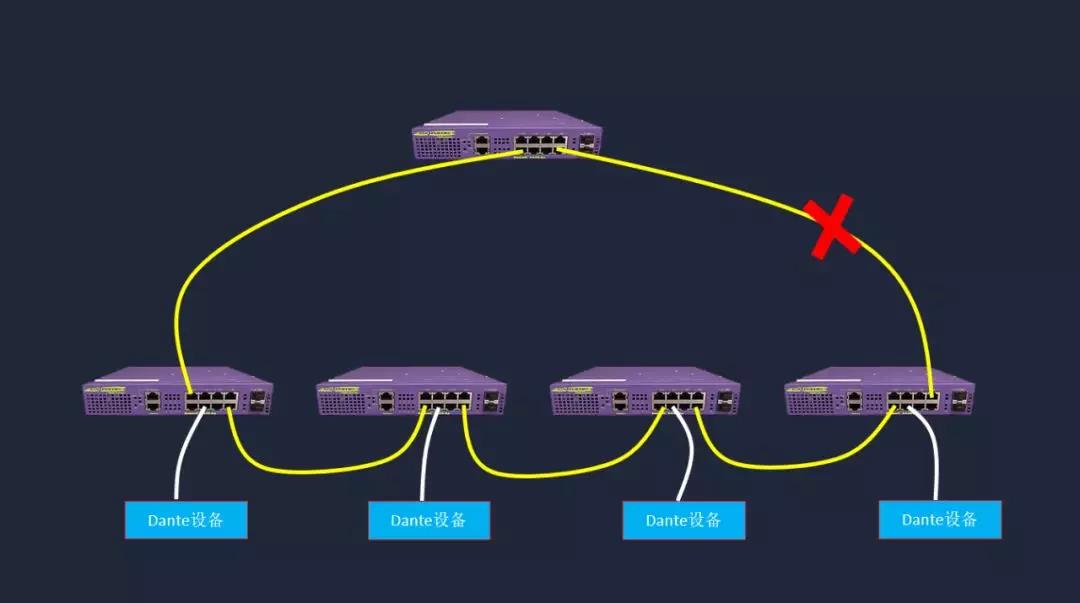

●幾種常用的拓?fù)浣Y(jié)構
●Dante協議的優勢
簡化設計與安裝：拓?fù)浣Y(jié)構簡單
易于擴展：CTS中建議網線的敷設比實際所需+30%，系統在同一個線槽中原本需要10根線纜，在施工時多放3根以備用，方便擴展系統。
信號路由：在Dante controller中利用矩陣根據需要設置，靈活便捷
冗余備份：Dante備份機制
維護成本低：技術人員可以設置多個場景保存預設供業主使用，而業主只需要在平板中調用。
●冗余網絡保障安全性

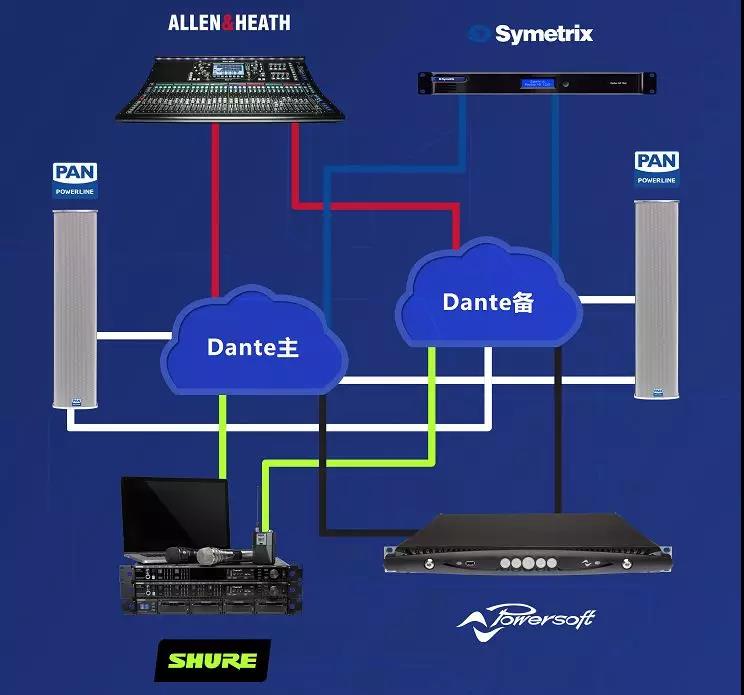

Kane老師首先對所有設備進行Dante備份，包括ALLEN&HEATH調音臺、Symetrix處理器、Pan Acoustics有源揚聲器和Dante麥克風全部進入一主一備交換機。接著，實際演示了現場將主交換機全部斷電后，整個系統仍能正常工作。

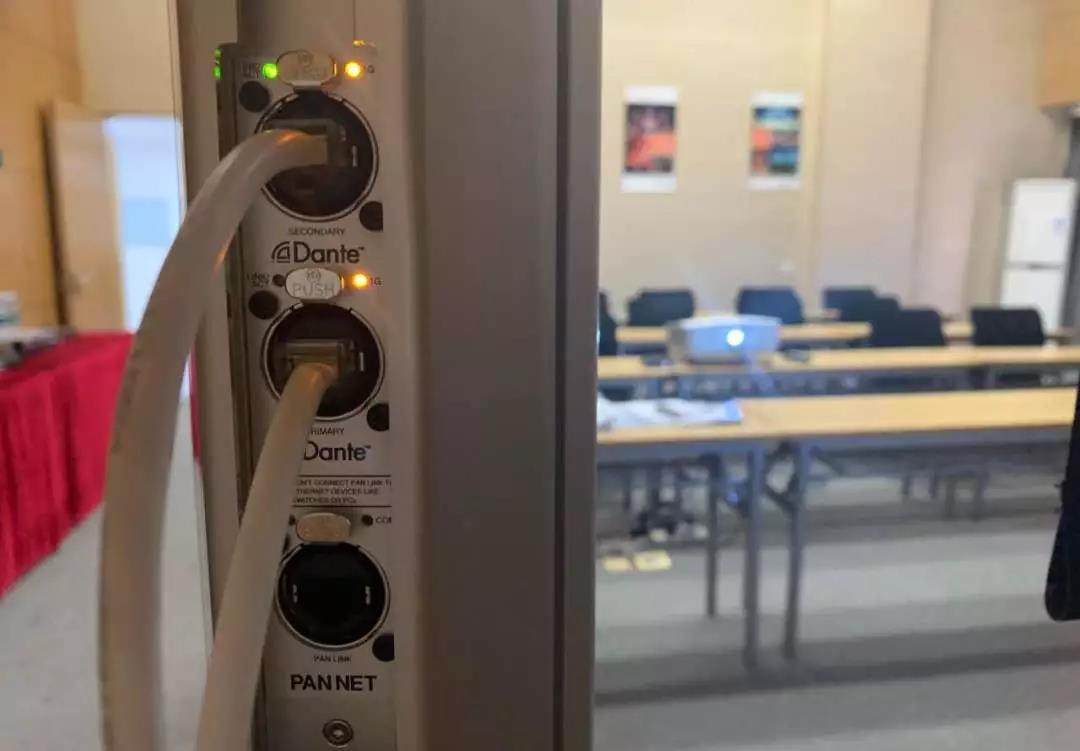

Pan Acoustics揚聲器自身也有Dante備份機制，即使拔掉其中一根網線，揚聲器依然正常工作。
除此之外，現場還對ALLEN&HEATH調音臺與Symetrix處理器做了熱備份。在Symetrix中利用其邏輯模塊編寫程序，使其發出一個正弦波信號，這個正弦波信號經過調音臺再回到思美，該邏輯模塊接收到返回信號則判斷調音臺正常工作；如果正弦波信號中斷則判斷調音臺故障，這時Dante網絡中的信號則自動進入思美進行混音處理，所以現場Kane老師將調音臺直接斷電，此時系統仍然正常工作，這在模擬系統和一般數字傳輸系統中是不能實現的。

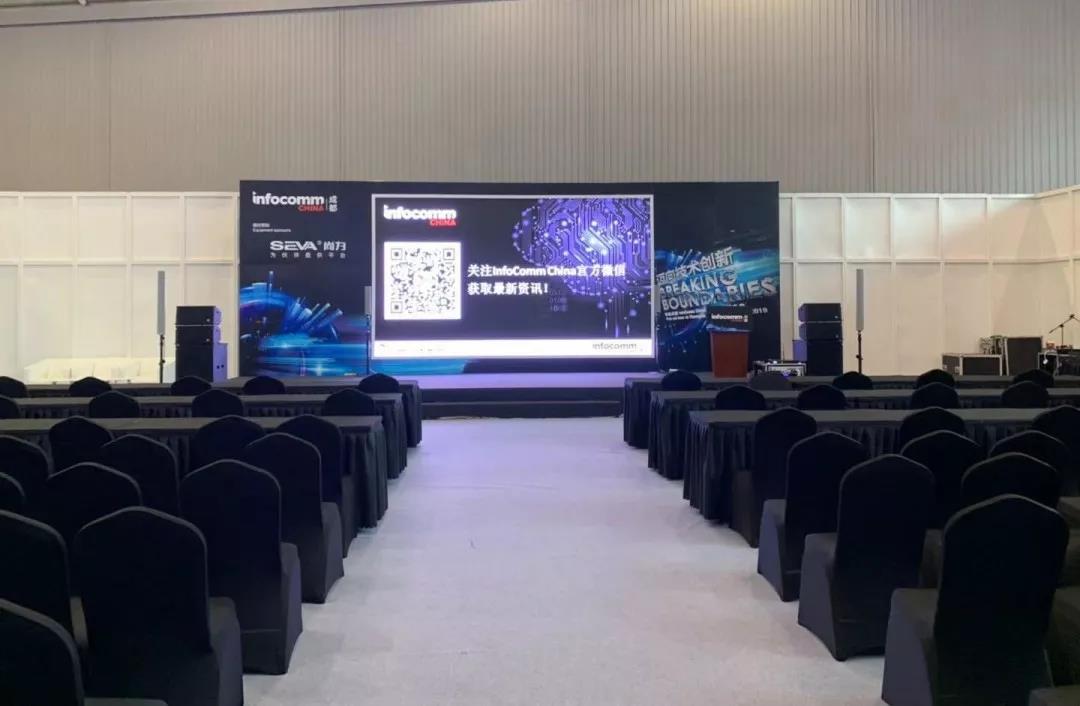

本次演示除Dante系統外，使用的有源可調柱式揚聲器Pan Acoustics在極具挑戰的聲學環境下表現出極高的語言清晰度和聲壓級，令現場嘉賓十分驚訝。會場場地面積350平方米，混響時間長達7s、噪聲高達70dB且硬反射面過多，聲學環境十分復雜。

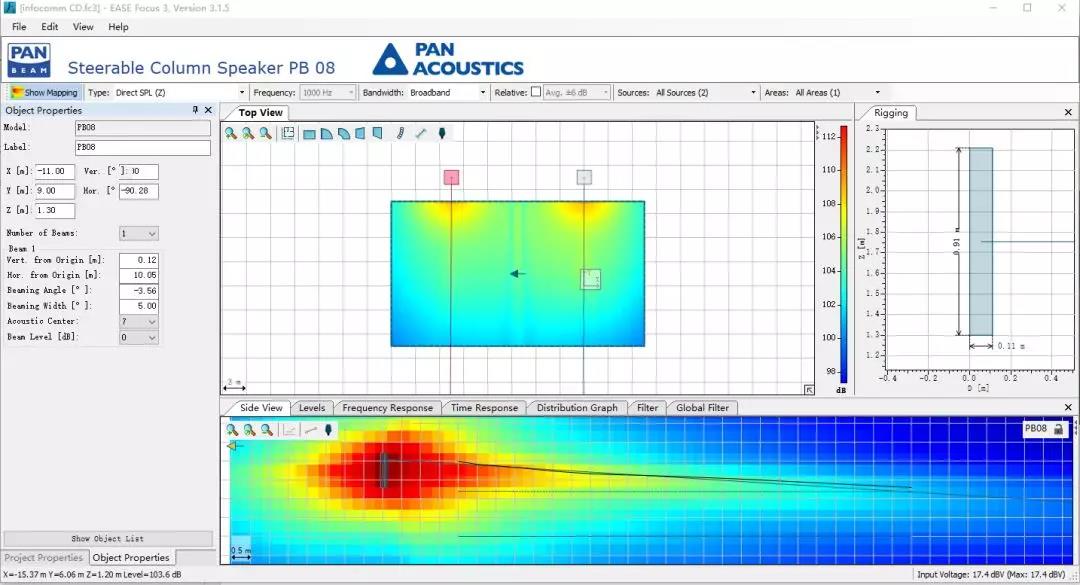

為了滿足實際使用需求，易科產品經理根據會場大小尺寸提前使用Ease Focus軟件進行模擬，單只PB08可覆蓋25米的聽音區，因此一對PB08即可滿足會場的擴聲標準。針對過多的反射面造成的語言清晰度問題，PB08可在模擬階段或軟件中設置波束的個數（PB08最大音束：2）、波束俯仰角度（±70°可調）、波束開口角度和聲學中心調節點（高聲學中心點精準覆蓋觀眾區，避免后墻反射）。
在得到合適的參數后，可提前通過PanBeam Setup軟件加載到對應的音柱中，事實證明這種提前精準測量預測的方式，為現場搭建節約了很多時間，并且得到了很好的擴聲效果。
現場實際搭建應用中，一對PB足以滿足擴聲需求，但為了使演講者也得到更好的聽音舒適度，現場增加了一對PB04-D放置在屏幕兩側，既可作為返送，也能補充聽音區中場的不足。
|
)
