隨著全景聲音響系統越來越熱，關于全景聲音箱擺位的話題越來越多，現以杜比全景聲為基礎，結合實際應用，作一個音箱布局以及擺位的系統分析；
一、全景聲基本介紹
杜比全景聲（Dolby Atmos）是由杜比實驗室研發并發布的全新音頻平臺，它突破了傳統意義上5.1、7.1聲道的概念，能夠結合影片內容，呈現出動態的聲音效果，更真實地營造出由遠及近的音效；配合天空音箱，實現聲場包圍，展現更多聲音細節，帶來更加自然逼真的聲場，通過栩栩如生的感官體驗，將人們帶入影片的故事當中。
作為端對端的解決方案，杜比全景聲能夠幫助混音師、電影公司和發行商極大地提升電影聲音體驗。杜比全景聲平臺讓內容創造者更加輕松地創造栩栩如生的聲景，而無需考慮影院配置或揚聲器數量。
杜比全景聲（Dolby Atmos）技術支持高達128個聲音對象，以及64個聲道，在家用影院中通常采用5.1.2到7.1.4的聲道分配。所謂7.1.4也即左、中、右、左右側環繞、左右后環繞、左右前頂置、左右后頂置、超重低音共12個聲道。
二、實例應用

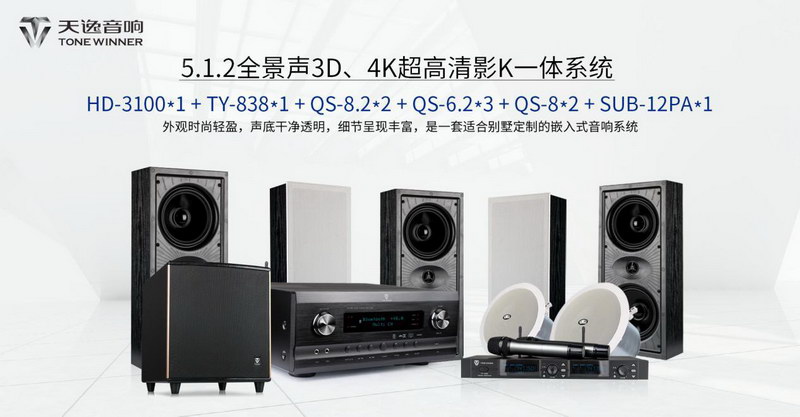

在此依據天逸音響新推出的全景聲套裝為基礎，作一個5.1.2及5.1.4音箱布局以及擺位的系統分析；
套裝產品包括：
創世代全景聲影K功放：HD-3100............一臺
U段專業K歌無線話筒：TY-838...............一套
定制安裝嵌入式前置音箱：QS-8.2............兩只
定制安裝嵌入式中置音箱：QS-6.2............一只
定制安裝嵌入式后置音箱：QS-6.2............兩只
定制安裝吸頂式天空音箱：QS-8...............四只/兩只
全景聲高清影院專用低音炮：SUB-12PA...一只
4K高清播放器：A1....................................一臺
一體式點歌機：K20...................................一臺

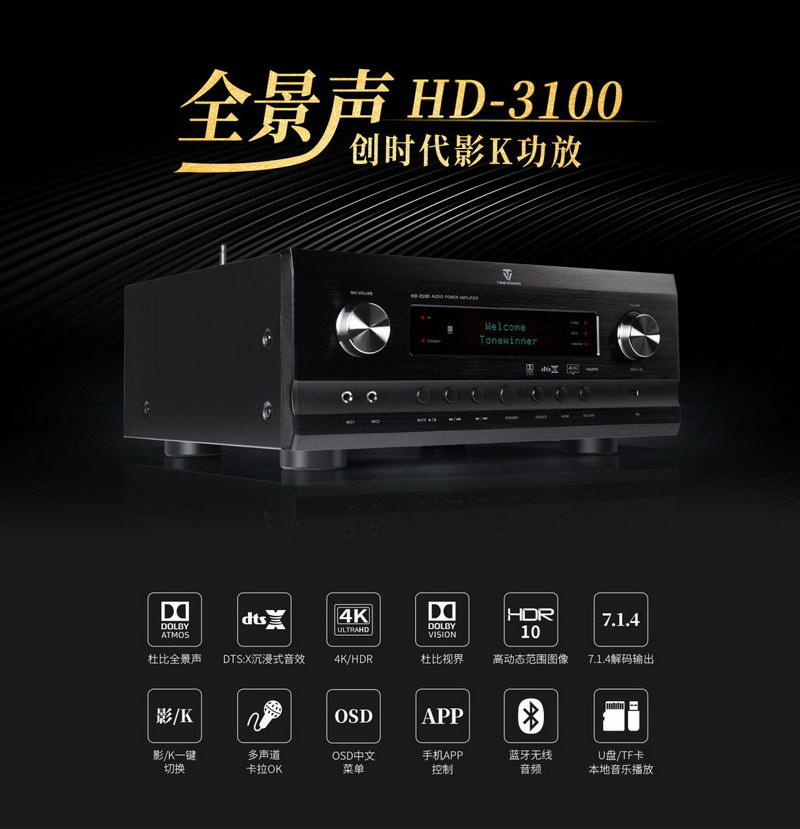

創世代全景聲影K功放：HD-3100
在杜比全景聲音箱位置安裝指導中，一向都是強調音箱位置的正確性，因為位置是否準確直接影響到最終的效果體現。
杜比全景聲的位置布局基礎是以聽音者為中心(俗稱“皇帝位”)的一個全包圍，而決定位置正確的唯一數據是角度（指向性），也就是各音箱的位置要按照Dolby Atmos杜比全景聲(民用)白皮書建議的角度布局，影院功放可以修正離聽音者距離不同的時間差（延時），但無法修正因角度不同帶來的過渡關系錯誤，所以記得一點：角度（指響性）是非常重要的。

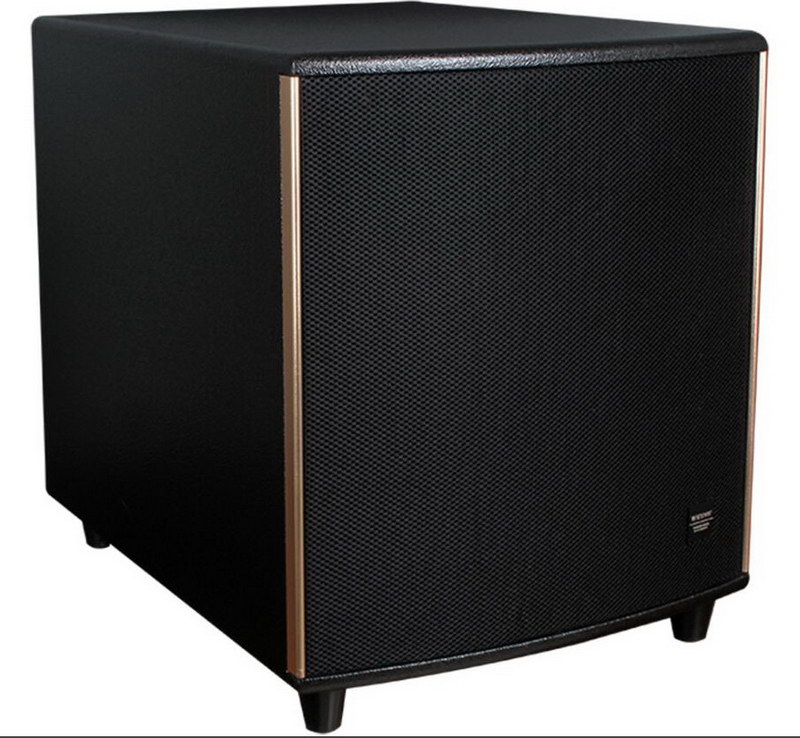

全景聲高清影院專用低音炮：SUB-12PA
再加上影院功放在渲染聲音的過渡和中間音時，是以各音箱的時間差來決定聲音定位的位置，而時間差的基礎就是各音箱是等角度分布的，所以擺位布局從角度分析開始。

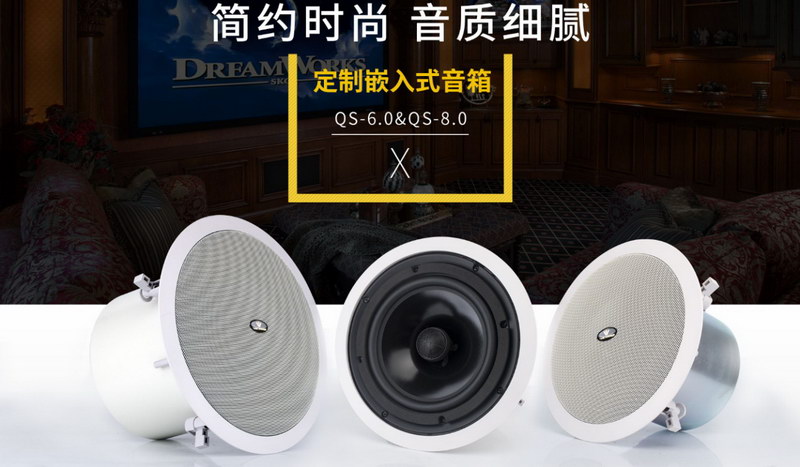

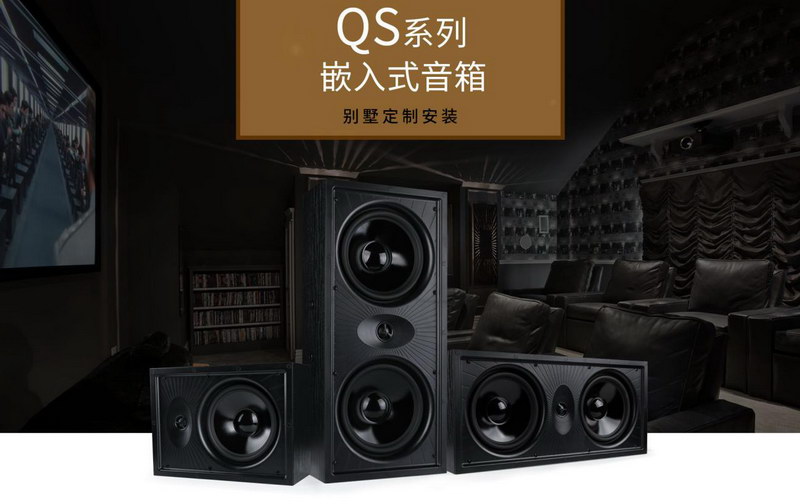

QS系列嵌入式別墅定制安裝音箱
三、音箱擺位分析
根據角度等分原側，本套5.1.2及5.1.4全景聲音箱的布局如下：(假設的房間大小為:4.5米x3.5米,高2.7米)
按7.1.4音箱布局擺位，平面結構喇叭除中置外，都應分布在60度等分一周的延長線上。

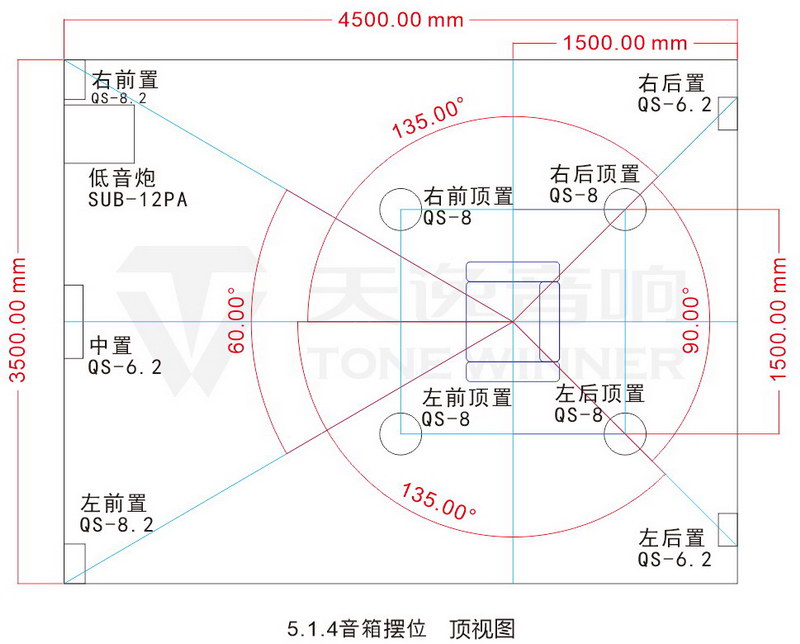

當聲道數為5.1.4時，受音箱數量限制，頂視布局如上圖，可以看到環繞聲道位置放到了側環繞和后環繞的中間，同時將功放環繞聲道接口數目和配置選擇正確后，系統能正確的還原聲音過渡和定位信息。

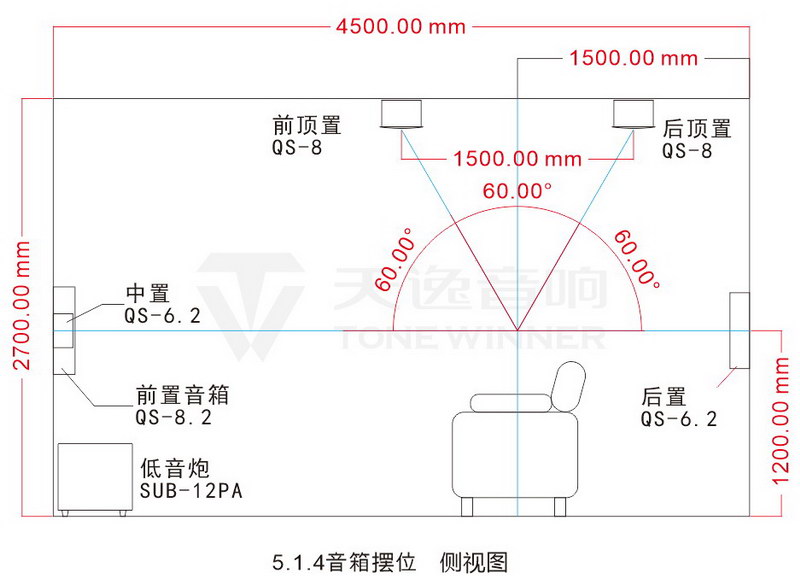

轉看側視圖，主箱、頂置、后環繞，均等分了半個圓周，每個音箱之間的夾角是60度。

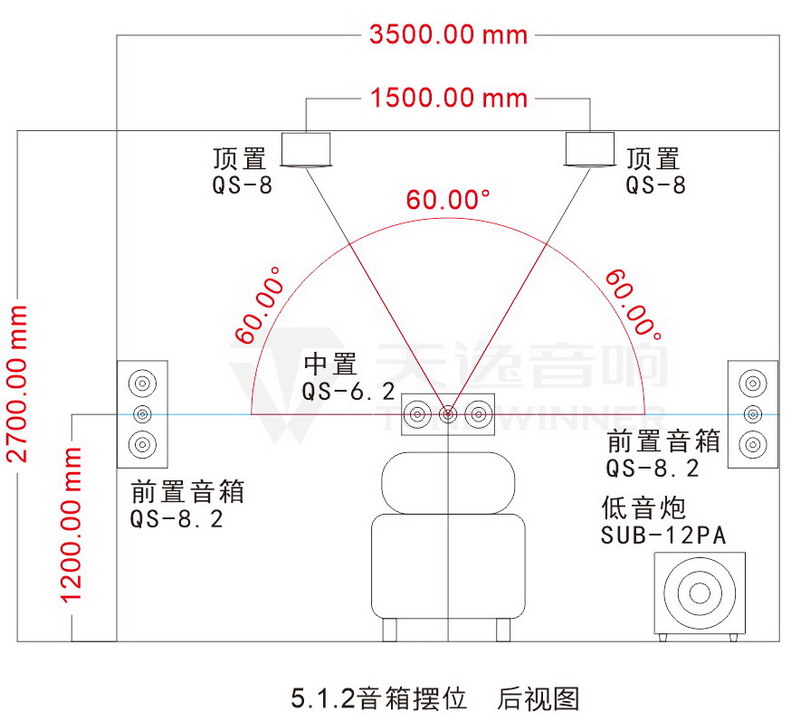

再看后視圖，此處使用四只頂置與兩只頂置是一樣的，各音箱的夾角依然保持60度的關系。

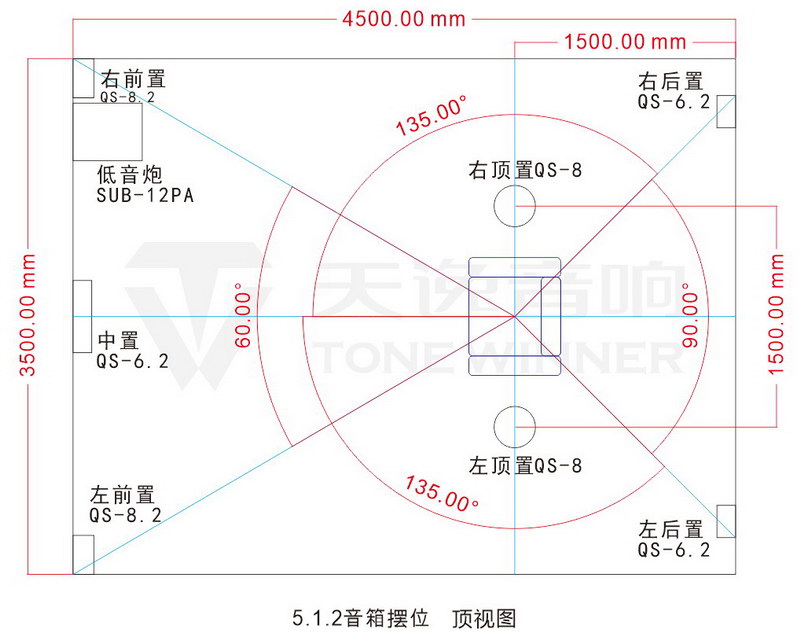

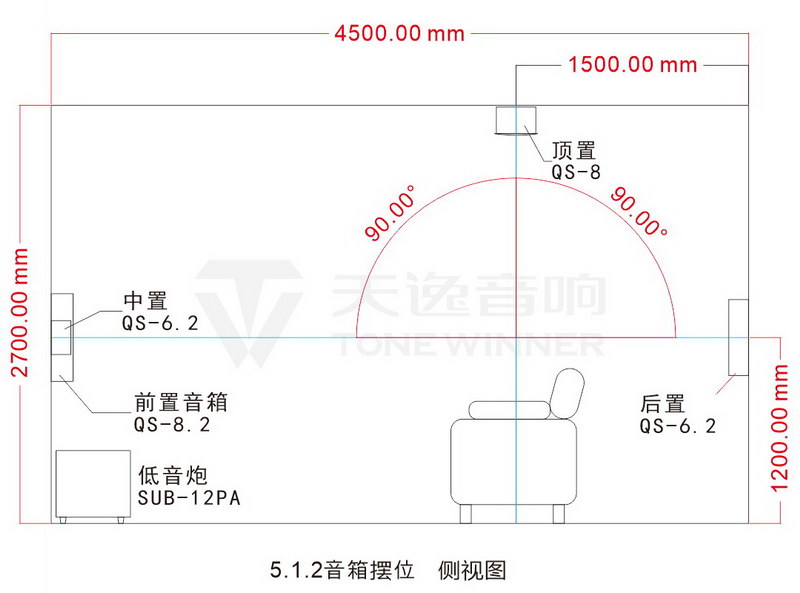

進一步減少到5.1.2 時，兩只頂置擺位如下圖所示：
雖然減少了頂置音箱的使用，但頂置音箱在前置后后置之前依然是等分，系統設置頂置音箱的數目和配置，系統在回放時會正確計算相應的時間差，以保證頂部的聲道過渡正確。

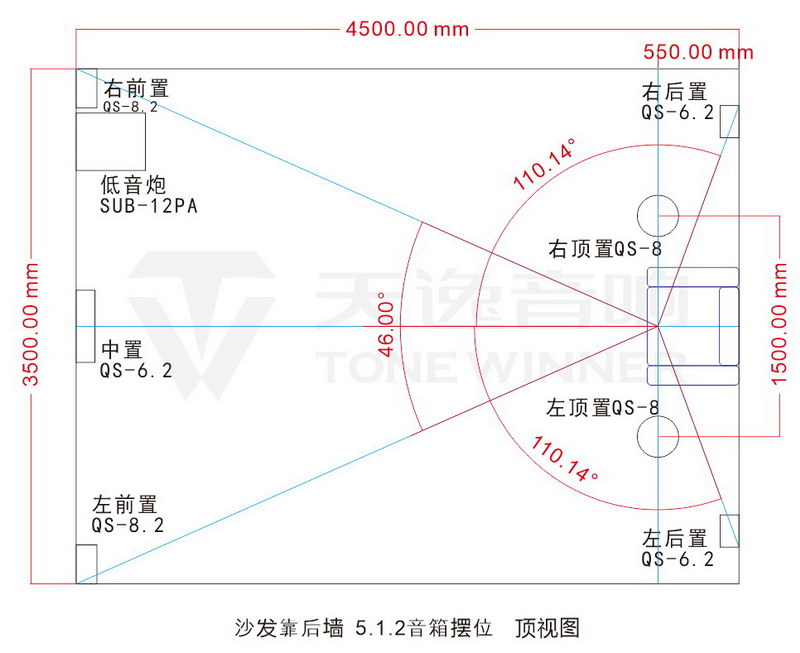

值得注意的是，以上均是以沙發不靠后墻為基礎的，如果沙發靠后墻，自然就無法滿足所有的角度關系，平面環繞一周的折中方案只能犧牲環繞的位置準確性，來盡量保留環繞氛圍感，再加上頂置聲道在使用用2個頂置方案時，可以勉強符合垂直面的角度關系，因此向沙發靠墻的用戶推薦以下5.1.2折中方案：
四、聲場結像原理(定位和過渡)
多聲道和兩聲道立體聲一樣，整個聲場的表現是依靠結像原理實現的，只是更多的喇叭會參與活動，任意相鄰的喇叭都可以通過結像虛擬出喇叭之外的發聲體。
全景聲通過增加頂置音箱在平面基礎上增上了z軸維度，實現全空間全包圍的定位效果：通過頂置喇叭和周邊一周喇叭的相互作用，來實現全方面的精準定位，也就是說：全景聲頂部信息不僅是由頂部喇叭發出的，還是頂部喇叭和其它喇叭結像的結果。
因此根據結像合成的矢量原理，頂部喇叭其實只需要一只就可以實現全部結像定位，而實際在應用時使用更多的喇叭(2個或4個)，是為了在較低層高時得到更均勻的頂置聲音分布。
加上聲音物體的過渡和定位是一樣的，只是是連續變化的位置、過渡連慣性和均勻性完全取決于喇叭的角度關系是否正確，所以無論頂置使用多少喇叭，都不會導致空間定位的錯誤和丟失，只會影響到定位精度和過渡的平滑性。
五、環繞的高度
這里有兩個說法：1.耳平 2. 比耳平稍高。我的建議是采用說法2，比耳平稍高的好處是：多人聽音時，避免左右的人互相遮檔，而人耳對聲音的高度不是很敏感，基本不影響環繞信息的定位，至于具體高多少同樣以角度為準，杜比的標準是耳平0-15度都可以。
六、總結
最后建議各位用戶根據自己的房間條件選擇合適的全景聲布局，只要按照標準位置放置喇叭，都會有不錯的表現，沒有必要一味地追求喇叭最多化。一般單排座的大部分用戶，以選擇7.1.2的布局為佳；如果沙發靠墻，優選選擇5.1.2布局；有較大的影視廳、擬布置2排以上的座位的用戶，則優選考慮7.1.4的布局。
