行業背景
對比第五次全國體育場地普查，全國體育場地?cái)?shù)量增加85.1萬個，用地面積增加17.32億平方米，建筑面積增加1.84億平方米。

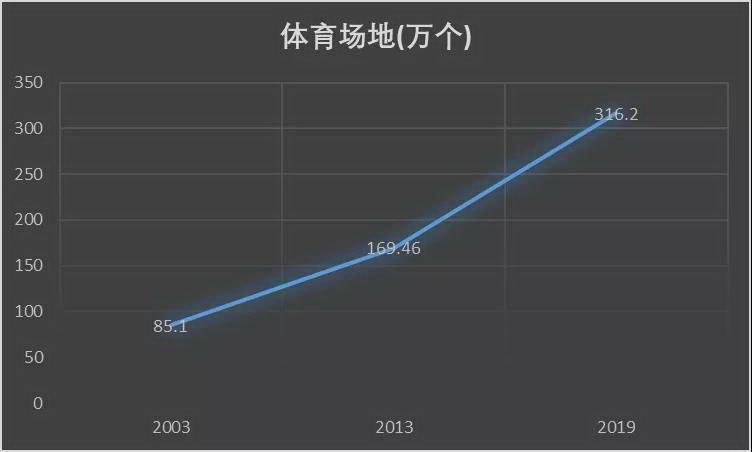

截止到2013年12月31日，我國共有體育場地169.46萬個。其中，室內體育場地16.91萬個，場地面積0.62億平方米；室外體育場地152.55萬個，場地面積19.30億平方米。截止2019年，全國共有體育場地增長至316.2萬個。

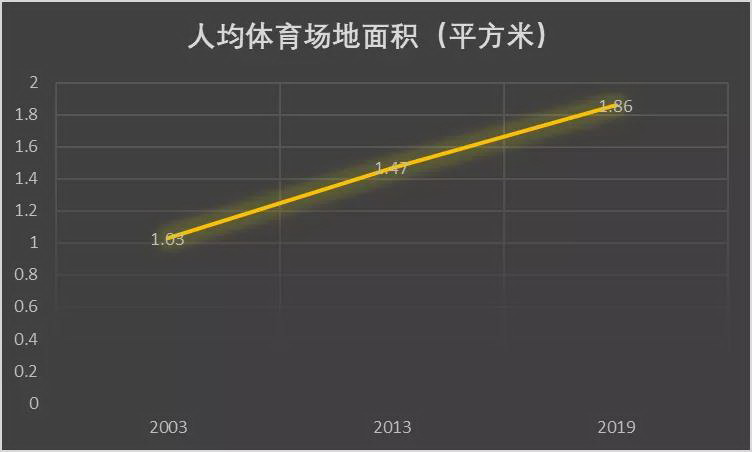

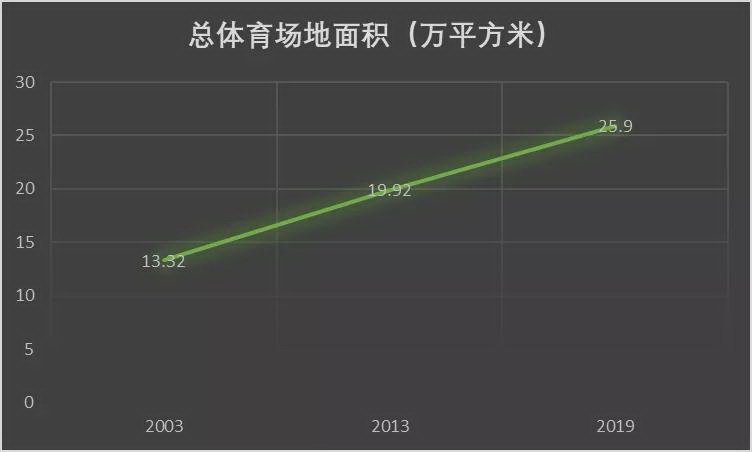

截止2019年，總的體育場地面積25.9億平方米，人均體育場地面積1.86平方米。
需求分析
體育館系統在建設完成后，應滿足以下要求：
01 滿足運動員高水平發揮競技能力的要求
空調設備的智能控制；對送排風設備智能控制；對照明的智能控制；對池水過濾及消毒系統的控制；對室外場地噴灑和排水系統的控制；空氣監測系統。
02 滿足媒體報道的要求
考慮電視轉播的需要；考慮賽事解說的需要；考慮媒體記者的需要等。
03 滿足現場觀眾的要求
如舒適的場館環境，良好的視野、清晰的圖像以及恰到好處的擴聲效果，及時得到各種信息等。
04 場館運營維護的需求包括節約能源，場館的管理，賽后運營等。
解決方案
DANACOID體育場館整體解決方案以DyneNet零延時無壓縮分布式系統為核心，通過智能交互設備，搭配相關配套產品及軟件系統，具備互聯互通及可擴展的功能，為體育場館館提供音視頻整體解決方案。
方案主要針對體育場館體育比賽及會議用途設計，方案中主要包括顯示系統、發言系統、擴聲系統、分布式系統、信息發布系統及分布式交互管理系統等，旨在通過以上各系統的建設，實現場館的多媒體智能化、數字化應用，為體育場館帶來極佳視覺與的盛宴。
DANACOID 體育場館解決方案
DANACOID體育場館采用全TCP/IP網絡架構，各類信號源通過相應輸入設備接入網絡，由控制系統按預案或臨時調度方案進行統一管理并傳輸至本地顯示設備顯示或者后端媒體設備，傳輸零延時、無壓縮，完美地完成體育場館賽事直播、錄播等應用，亦可實現通過控制系統對體育場館的擴聲、照明、排風、排水等進行控制。
DyneNet分布式系統基于10Gbps網絡構架，系統可擴展支持輸入輸出節點無上限，所有的音視頻信號經過網絡輸入輸出節點進入到網絡之中進行處理，所有音頻、視頻和控制在同一個網絡內傳輸，保證音視頻、控制的同步性，核心網絡視頻傳輸零延時、無壓縮，完美還原視頻畫面的同時除去視頻在系統中傳輸?shù)脑斐傻难訒r(shí)。
功能應用
01
零延時 無壓縮視頻傳輸
體育場館解決方案基于DyneNet分布式系統，能夠?qū)崿F(xiàn)零延時、無壓縮地傳輸4K@60 4：4：4 HDR畫面，為體育場館提供極佳的畫面?zhèn)鬏斚到y(tǒng)，同時滿足分布式系統的特點，為體育場館提供穩定可靠、功能強大的系統。

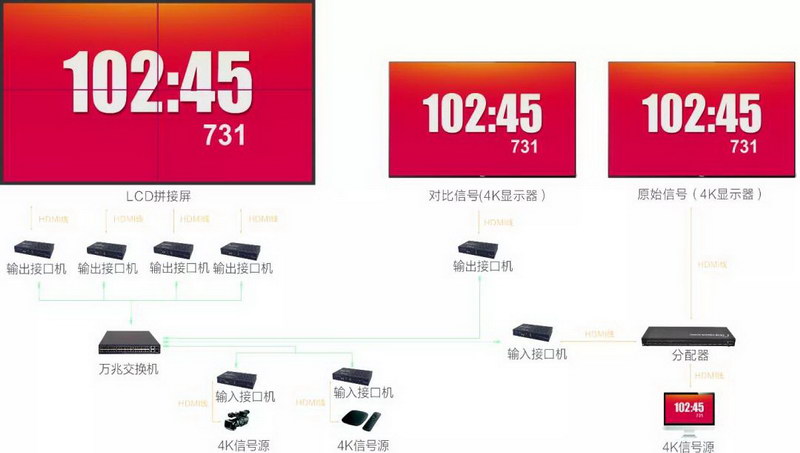

DyneNet輸入接口機作為體育場館的視頻信號輸入設備，接入體育場館的攝像機等各種信號源；DyneNet輸出接口機作為體育場館的視頻輸出設備，將超高清無損視頻信號實時傳輸至體育場館的大屏、直播錄播設備、超高清顯示器等。

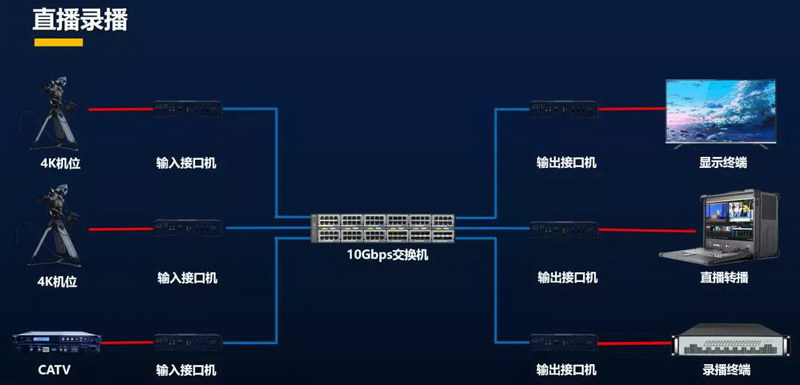

體育場館實時直播/錄播信號傳輸
體育場館的顯示系統包括體育場館大屏、斗型全彩屏及各類輔助顯示器等，使觀眾、運動員、教練員、裁判員都能通過顯示屏清楚觀看比賽信息、比賽鏡頭、記分板、比賽成績、比賽計時、宣傳片等。
無論是體育場館的LED顯示屏還是4K顯示屏、投影儀，通過DyneNet零延時、無壓縮分布式系統，即可將體育場館內任一處視頻信號無壓縮的實時傳輸至顯示終端顯示，同時實現視頻信號開窗、拼接、分屏等多種應用。
02
可視化管控
DANACOID可視化管控系統統采用人性化的操作界面，所有操作基于圖形化、觸摸拖拽式操作，達到人機交互功能，可采用多點觸控的方式，實現對信號窗口的放大、縮小、移動、關閉，實現全網任意開窗、拼接、顯示。在控制的同時可實現所見即所得的控制效果，可對體育場館的音頻、視頻、及周邊系統進行統一管控，通過控制系統對體育場館的擴聲、照明、排風、排水等進行控制，為體育場館帶來良好的使用體驗。
DANACOID可視化管控平臺
03
狀態監維
DANACOID運維狀態監測平臺支持對體育場館系統的內的顯示設備、顯示內容、分布式接口機、音頻設備、網絡狀況、信號源狀態、能耗使用、環境溫濕度等進行實時監測，在系統出現故障時及時彈窗報警，并提供排查信息協助運維人員排查，可有效提高運維效率。

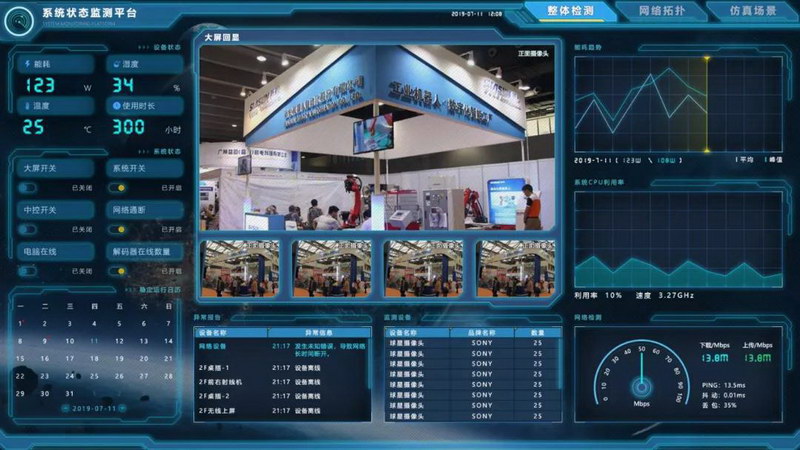

系統狀態監測平臺
04
發言擴聲
為體育場館主席臺配置高品質的發言系統，主要包括用于體育場館主席臺發言講話及比賽解說用的數字會議發言系統以及便于流動使用的無線手持話筒、無線頭戴話筒、領夾話筒等，充分滿足體育場館不同應用場景下對發言的需求。
現代體育場館擴聲系統的主要特征可以概括為以下三個方面：
01 更加注重場館觀眾席和場地的聲音效果；
02 更加注重配備相應的"流動"擴聲系統；
03 電聲系統更加注重采用數字化網絡傳輸與控制系統等。
體育場主要用于體育比賽和集會，其音響系統要求主要包括：入場式、團體操、足球比賽的現場解說等。同時要考慮到今后各類體育比賽的功能要求，還要兼顧文藝演出，在足球場弱電系統中，有著非常重要的地位。
DANACOID體育場館解決方案將專業的全頻音箱、超低音音箱及線陣列音箱進行組合，實現場館內的主要區域擴聲，同時配合DynePro全網絡化音頻系統，實現對體育場館各區域的擴聲，為觀眾及用戶帶來良好的聽覺盛宴。
DyneNet分布式系統
傳統的4K60 4:4:4高清視頻由于其動轍16G的帶寬占用，一般采用HDMI技術傳輸。HDMI的高帶寬和低延時廣泛受到業界的認可與歡迎。隨著物聯網的普及和各類分布式系統的應用，專業AV的應用也變得要遠程控制、分布部署。而此時HDMI的短距離（15米）和不可管理就成為了發展的瓶頸。而另外諸多的技術為了將4K60 4:4:4視頻遷移到IP網絡上來，只能采取犧牲視頻品質，將視頻大幅度壓縮，甚至有低至1G以下的數據流，高延時，低畫質，但這個結果，明顯不是用戶希望看見的。
上海大因的DyneNet分布式系統是目前最好畫質的4K分布式系統之一，基于國際領先的SDVoE技術實時對未壓縮的AV信號進行轉換、延伸以及分配，支持4K60 4:4:4 HDR 極限畫質的零延時傳輸。DyneNet提供無與倫比的圖像質量，無畫面延遲，無壓縮，無偽影。
DyneNet-無壓縮 零延時分布式系統
|
