4月8日，在ENEWAVE吉林省技術服務中心成立半個月后，今天又雙叒叕有新業績了！
究竟，ENEWAVE此次如何重新定義“不復雜”的影音室、會議室？讓我們一起揭秘ENEWAVE吉林省技術服務中心第二彈。
項目總負責人
王圣杰
擁有15年音響行業從業經驗，從最早入行在演出公司扛音箱走線連系統做起，一步步成為大型活動調音師，在工程設計調、試安裝執行，整體系統維護和管理上，都有極其豐富的實戰經驗。
整個項目在王圣杰的帶領和指導下，從項目設計和工程實施，馬不停蹄的進行中。
甲方爸爸

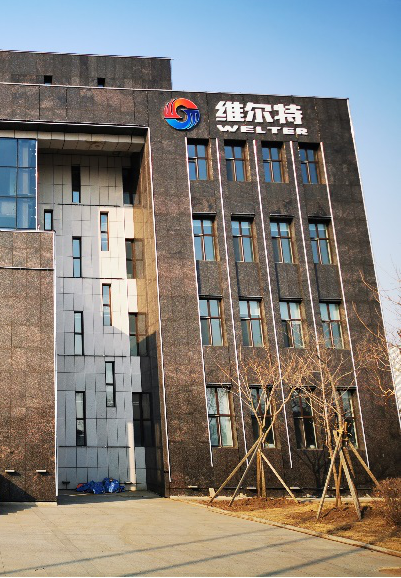

此次的甲方爸爸是吉林省維爾特隧道裝備有限公司。
成立于2014年，坐落于吉林省永吉經濟開發區，是國內起步最早為客戶提供隧道硬巖掘進機（TBM）、盾構機刀具研發、制造、服務一體化解決方案的國家高新技術企業，是硬巖刀具系列產品國家行業標準的制定者，是國家重大科技成果轉化項目的承擔者。主營產品有盾構機和TBM刀具、輸送機械和高壓電纜快速接頭等廣泛應用于國內外交通、地鐵、引水、地下管廊等隧道工程建設。TBM行業的前哨、硬巖領域的先鋒。
本次設計包含了專家宿舍樓的影音室和辦公大樓四層的會議室音響系統。
影音室
位于專家宿舍樓一層的影音室面積為80平米，主要用于企業內外專家休閑娛樂，需要滿足電影放映，KTV點唱，音樂賞析，聚會娛樂，酒會茶歇等。
針對80平米小廳堂的多種功能的需求，王圣杰老師在與甲方充分溝通之后，選擇了ENEWAVE點聲源系統揚聲器進行聲場設計，采用電影系統的5.1聲道設計理念，準確還原電影系統的放映需求，并滿足包括KTV功能在內的多種使用要求。
主擴聲揚聲器選用VS12點聲源全頻音箱分別用于左中右（L、C、R）聲道，后置環繞聲系統揚聲器選用VS10點聲源全頻音箱。根據房間平面尺寸和高度的限制，采用揚聲器橫向吊掛的形式，因為ENEWAVE VS系列點聲源揚聲器全部設計了可旋轉的高音號角，所以可以在橫向吊掛和豎向吊掛自由選擇需要的水平和垂直角度設定，只需要簡單的旋轉號角即可滿足聲場設計需求。
配合低頻系統的SW118超低頻揚聲器，充分保障的場地內的低頻頻響的推展和震撼的低頻動態表現。全部揚聲器系統采用DA系列數字功率放大器，有效的保障了揚聲器系統穩定有效的功率放大驅動。
設計亮點剖析
王圣杰老師有話說：
當我接到這個案子的時候，我首先想到的是找到我的甲方爸爸。他們既不是專業團體，并不像文化館、藝術館，可能還有專門的調音師。作為一個企業，他們后期不會單獨聘請音響技術師為影音室調音，因為這樣會加大人力成本。
所以，我第一想法就是設計方案要簡單、智能！
而強大的Galaxy數字音頻處理矩陣則很好地解決了這個問題。甲方既不會看到調音臺那么多復雜的“按鈕”，又能很好的實現聲場的聲音覆蓋，同時，僅通過墻面安裝的簡單的一個控制器，就可以讓完全不懂音響的人，一分鐘內快速掌握整個影音室的音響系統。
當然，這里面包含了甲方看不到的系統化設計和調試工作，ENEWAVE作為品牌技術服務中心，就應該替甲方爸爸提前考慮，把所有“疑難雜癥”自己消化。

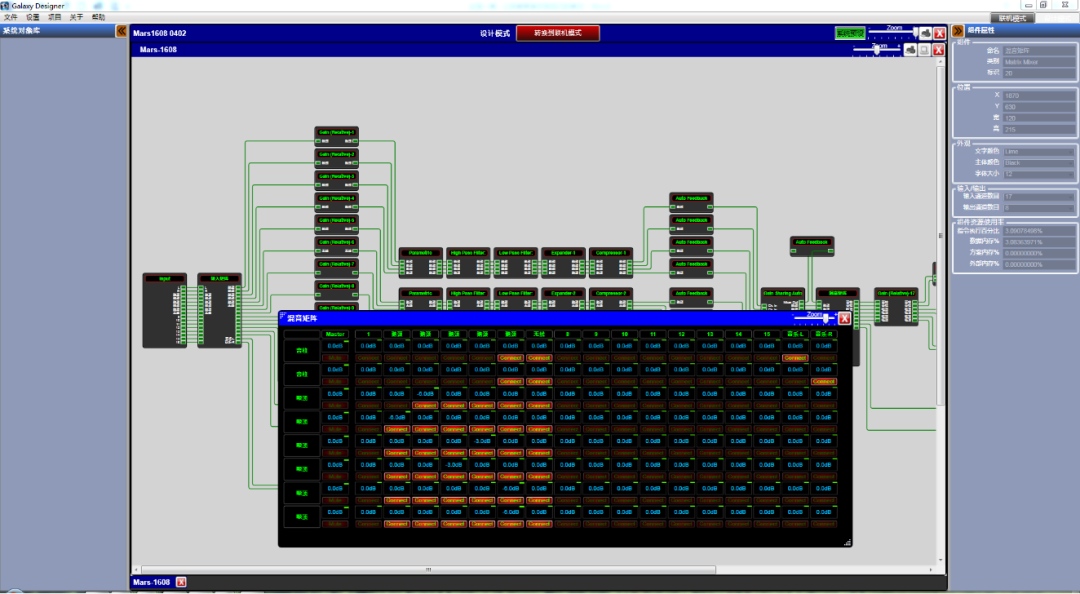

強大Galaxy處理器界面

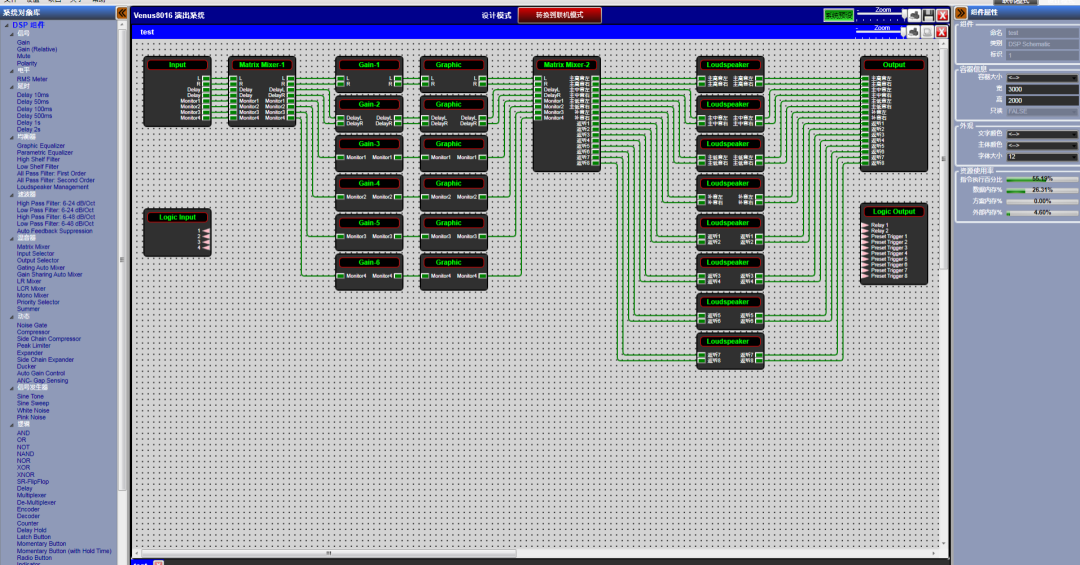

最終處理器部分我們選用的Venus系列，把全部的音源和話筒設備接入處理器，僅僅用一個墻面控制面板實現影院KTV等全部功能的一鍵式切換。
會議室
企業內部高層討論式會議的會議室，古樸而典雅，采用全實木墻面裝飾，屬于典型的企業會議室裝飾風格。
平面面積為110平米，會議室配備了LED顯示大屏，需要播放宣傳片或電腦文件等內容，所以在設計會議室的時候，既要保證會議播放影音的功能效果又要保證討論性會議的使用功能需求。
通過圖紙和實地測量分析，采用了分功能分區化擴聲的設計理念，即根據功能需求快速調整及智能化的軟件分析達到分區化擴聲的智能擴聲系統。
首先，在LED大屏幕兩側位置，安裝了ENEWAVE Shrike-8音柱揚聲器，小型音柱由于纖細的身材，在大屏幕兩側與裝修更加協調，基于音柱設計理念的垂直準確控制聲場覆蓋，可以很大程度的避免頂棚及地板的對于聲音的有害發射，避免產生更多的反射聲，提高語音清晰度和音樂的明晰度。
另外根據討論型會議桌的布局方式，在會議室頂部布置了6只CS-6C同軸吸頂揚聲器，保證會議室每個位置的聲能量覆蓋。
功率放大器部分采用模擬功放CA-900II/CA-8015II。 周邊系統配備了鐵三角有線話筒，舒爾無線話筒
設計亮點剖析
因為要解決甲方沒有專業技術人員操作這套音響系統的問題，所以我們使用了數字處理器系統和墻面觸控面板的簡答操作形式進行設計。
我重點想給大家聊一下會議室內關于分區化擴聲的設計理念。
舉個例子，會議室里兩個人挨著坐，一個人說話的聲音進入話筒，再從我們腦袋上方或者屏幕那邊的喇叭再放大一遍出來，會不會覺得很別扭？明明這個人的語音原聲就能讓旁邊的人聽到了。
所以分區化擴聲簡單理解就是我的聲音進入我面前的話筒，更多的信號聲音是輸送給距離我比較遠的人的喇叭里，給他們聽，同樣他們那些位置因為距離我坐的位置較遠，他們說話的信號也會更多的送到我的位置覆蓋的喇叭里。
雖然能用相對淺顯的話語表述目前全球領先的數字會議處理器的核心算法的事情，但是軟件內部并不是簡單的路由關系，其中包括了復雜的相位計算，延時計算和聲像定位等等，這個由于過于技術化了，所以有機會我們做技術分享的時候再繼續詳細闡述。
|
