上周在跟集成商朋友聊到安裝的誤區時
發現有一個問題很嚴重
就是“直流電源的混淆”
在機柜當中
可能有許多轉換器
用以將信號轉成相應的格式
但是所使用的變壓器(適配器)
電壓跨度很大
但是連接器卻都以 2.1mm為主流
這意味著可能在機柜建立或排查時
有可能:
插錯插頭導致用錯電壓燒毀機器
或是電流量不足以驅動設備
內正外負內負外正正負極錯置
近幾年全球各種安規認證圖標
把變壓器(適配器) 上面塞得滿滿
關鍵的電壓電流信息卻小到難以識別…
因此我們在此倡議:
對于直流電源連接器
進行分類與準確標示
不奢求所有行業都跟進
但是 AV 視聽集成行業是必須的!!
一、最需要明確的電壓!!
目前全球使用最為廣泛的是
計算機的ATX POWER
采用多種顏色作為電壓識別標準
下面可以見到

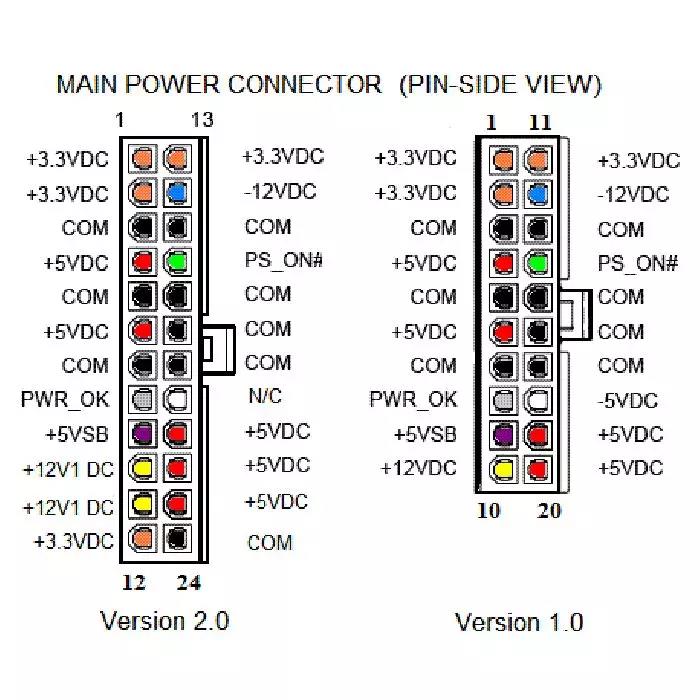

圖片來自于網絡 ATX 腳位與顏色
二、電流量
對于電流量的標示也是值得思考的
我們要先知道
DC 2.1mm 連接器最大可承受電流是???
就Switchcraft的目錄書記載
MINIATURE POWER JACKS
712A 722A 插座最大電流是5A 12VDC
焊板式RASM 系列最大電流是3A
部分機種可以到5A
*Switchcraft 商標權利屬于Switchcraft 所有
那如何標示電流??
身為制造商的我們要跳出來先呼吁
"考慮一下現實庫存!!"
這么多顏色識別就夠嗆了還想分電流?
光那個MOQ就讓通路渠道就吃不消了!!!
我建議關于電流標示

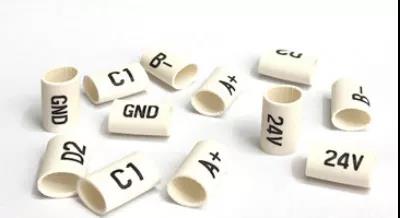

其實可以利用可打印的號碼圈
在線纜組裝前套在線上
就可以起到一定的標示效果
從而降低制造時的品種變形過多的困擾
圖片來自于網絡
目前行業還沒有針對DC連接器的標示擬定標準
AV集成商如何自保呢?
建議從所有設備入庫時就進行管理把控
1. 變壓器入庫使用熱縮套標清顏色
2. 設備電源接口旁邊使用顏色標貼
表示電壓使用記號筆標清電流
不過這樣設備表面可能有些污損
我們都幫大家想好了
請馬上動手做!!
https://share.weiyun.com/5h215bQ
請下載使用彩色打印機打印
剪開黏貼即可
這張紙上面分成 插頭標簽/設備標簽
插頭標簽請用透明熱縮管套住標簽
然后放到插頭外圍就能起到顏色電流電壓的標示效果
設備標簽則黏貼在設備上
兩者顏色對上基本上是安全的
不至于電壓過載至于電流目前要細化有困難僅能看標示自行注意!!
其他風險!
某些設備是”低壓交流”的不分正負
像Alesis M-EQ 230就是用AC 9V
但是連接器還是DC 2.1mm插頭…..
因此請大家要認真面對這些標示的問題！
這種設備的變壓器必須特別標示而且”綁定”
|
