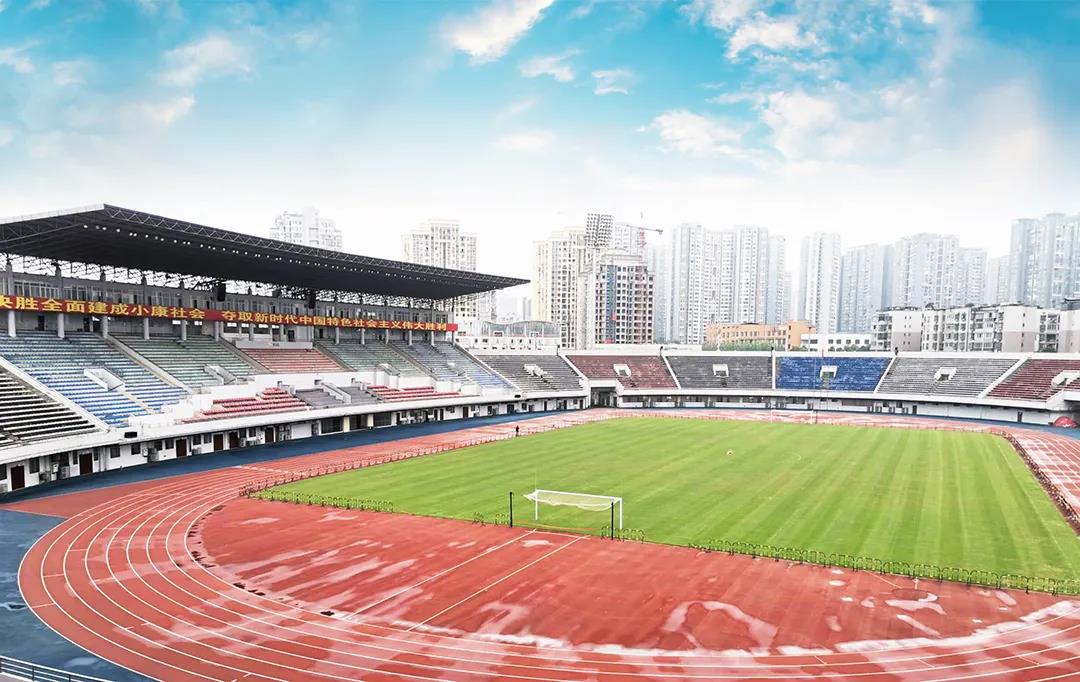

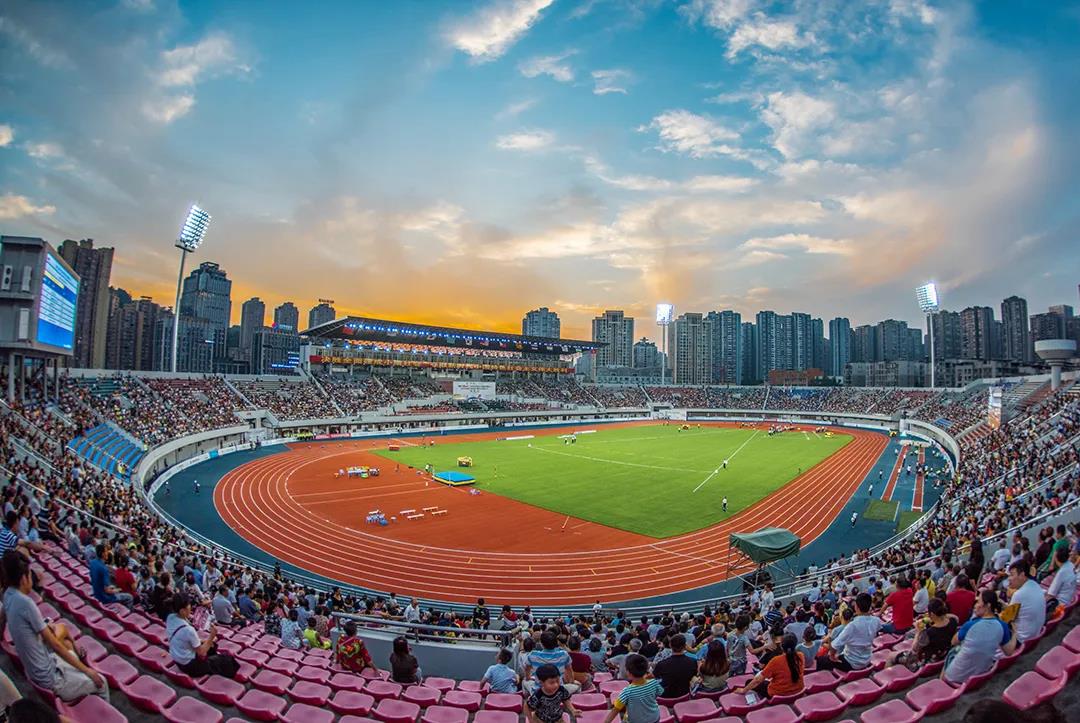

重慶江津體育中心經過多年的頻繁使用，場內背景擴聲設備陳舊且語音質量較差，此次項目改造，客戶要求其音頻系統的設計，不僅要滿足高品質的語音清晰度及聲場的均勻覆蓋，還需同時滿足舉辦國際大型體育賽事、演出等大型活動的擴聲需求，更重要的是客戶要求本次擴聲系統能嚴格達到國家二級標準，且整套擴聲系統需應用靈活，運行穩定。

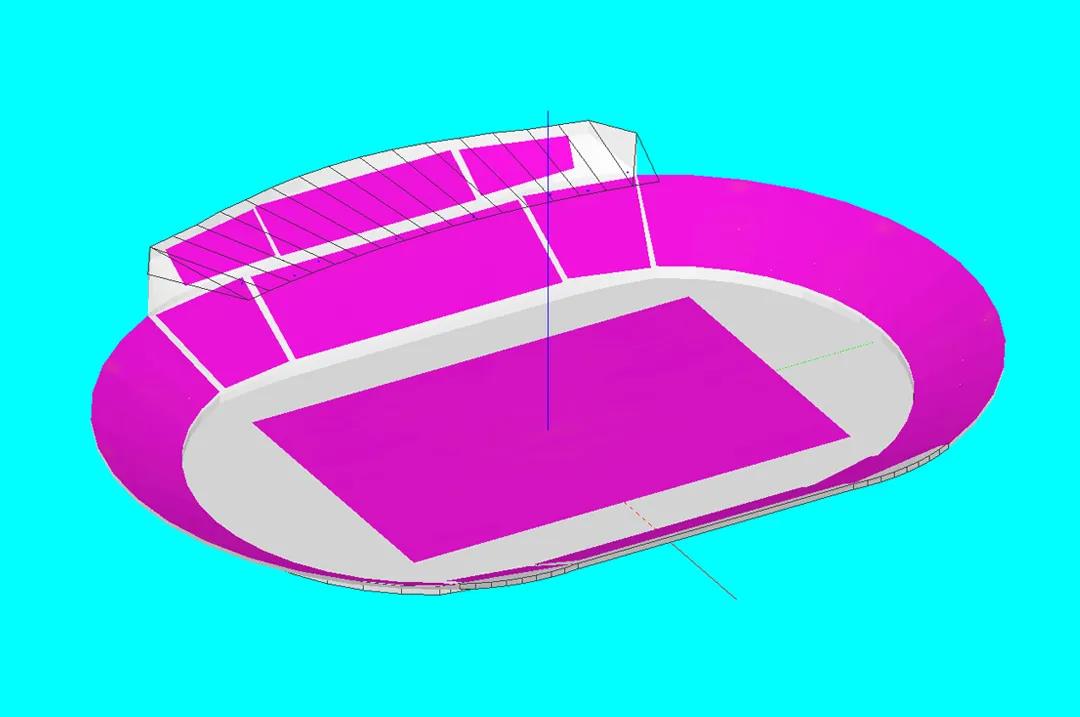

EASE模擬分析圖
體育場館擴聲系統是建設項目的一個重要組成部分，在項目設計初期，先歌國際團隊及重慶普泰團隊根據客戶要求結合現場實地考察，并進行EASE模擬分析，設計團隊在結合多年的實際應用和設計經驗的前提下，對該項目中的擴聲場所進行了產品選型和配置，并進行了反復測試，最終選用源自英國傳承品牌Wharfedale作為本次項目改造的擴聲系統。
擴聲系統
IPX6
由于本次為改造項目，建設方無法提供音箱在頂棚安裝的條件，因此只能訂做安裝結構進行安裝，考慮到項目的使用環境，設計團隊統一采用Wharfedale的WLA系列音箱作為該場館的主擴聲系統。
采用的WLA系列音箱所有部件均按 IPX6 國際防水等級標準進行設計，并在箱體結構上特別設計了導流、防噴濺裝置，設備組裝時采用特殊的生產密閉工藝，從而在保障該設備達到 IPX6 等級的防水安全特征的同時 , 還能正常發揮高質量還音的功能特性。

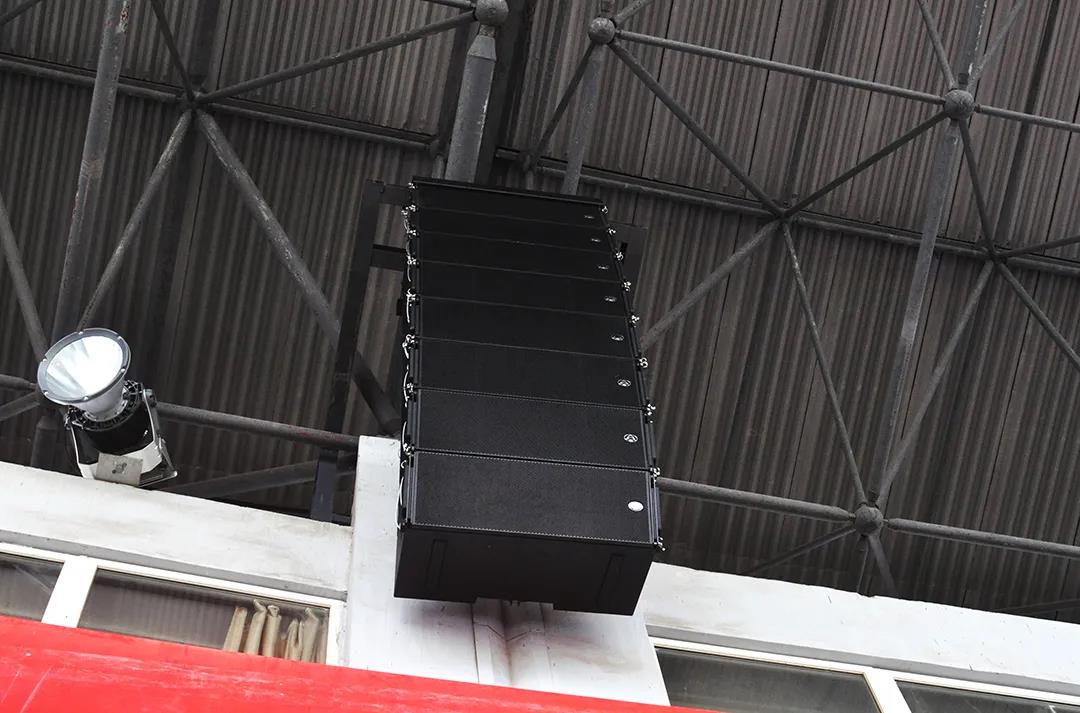

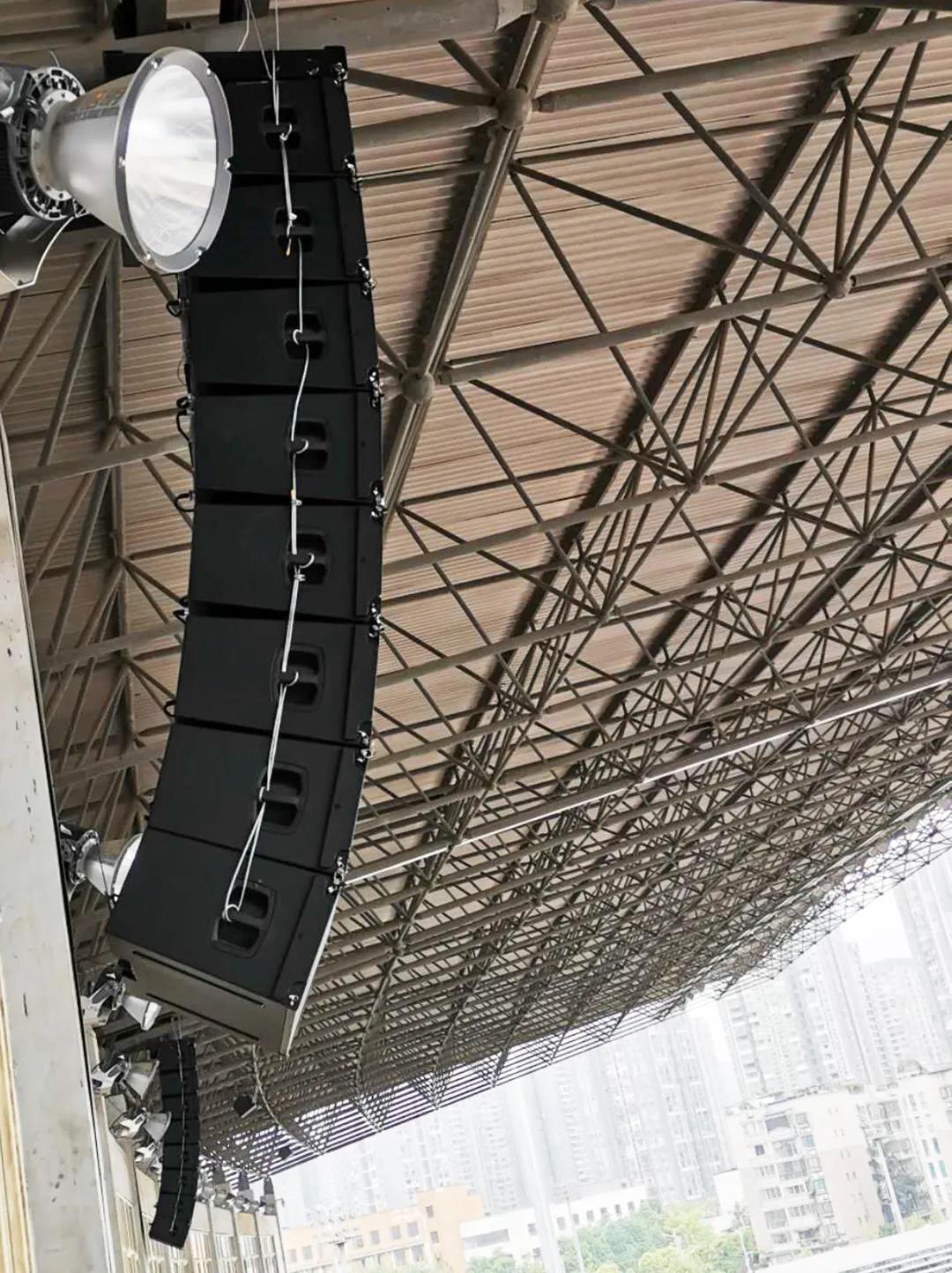

為保證場內各個區域聲壓級都有較好的均勻度覆蓋，主擴聲系統采用16只Wharfedale的WLA-312F雙12〞三分頻防水線陣分別以左、右懸掛的形式分為兩組均勻分布于觀眾區。WLA-312F采用 1.4"（音圈）釹鐵硼鈦膜壓縮式高音設計，低頻飽滿且富有彈性，高頻明亮具有穿透力，且具有較強的指向性控制，能夠靈活控制聲場覆蓋區域，其高靈敏度、高聲壓級、寬頻率響應以及出色的投射能力，能提供出眾的中頻指向性控制和清晰的語音重現，以使聲像更精準。
超低音采用2只WLA-218BF雙18〞防水超低音箱，最大聲壓級可達148dB，4.0〞音圈，提供更震撼的低頻聲以及更可靠的穩定性能。

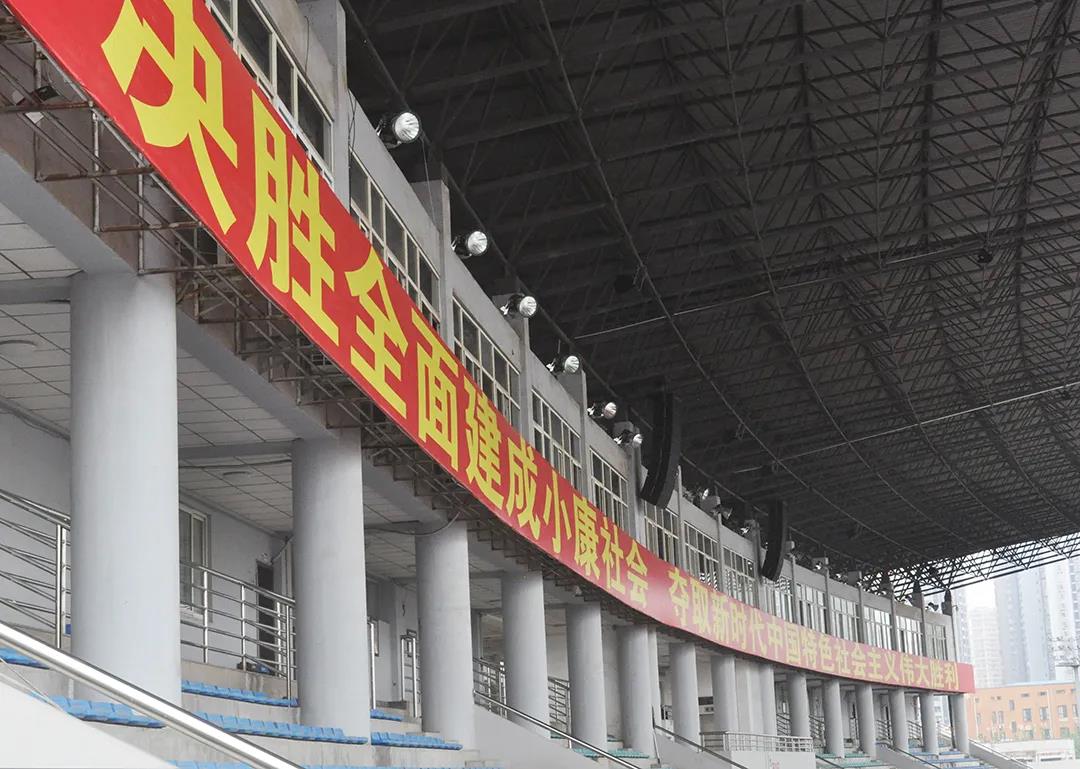

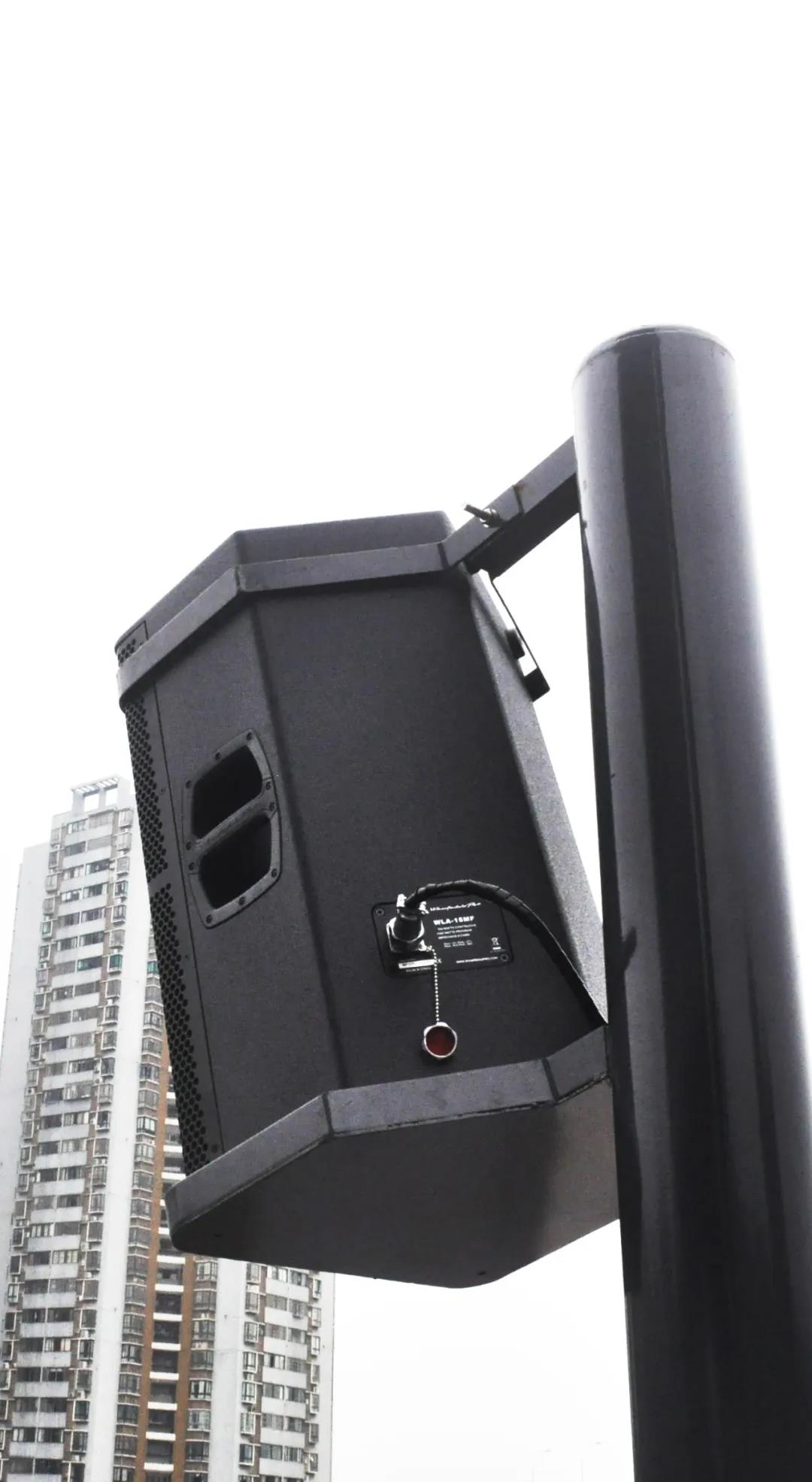

采用WLA-15MF防水音箱以每側4只分布的形式安裝于場館左、右兩側，采用6只分布于場館觀眾區中部區域，采用2只做為流動返聽安裝于場館，以確保聲音精準達到主擴聲系統覆蓋不到的觀眾區域，以彌補側聲場均勻度的不足。
另外采用Diamond 9.1具有HIFI級別的監聽音箱安裝于主控制室。Diamond 9.1具有一個完整和平衡度極佳的系統，驅動器上磁鐵具有磁屏蔽功能，可讓監聽音箱放置在靠近CRT顯示器的位置使用，更低的阻尼因數，更大的體積可在更高的聲壓級實現更好的控制，其純正的音質效果，滿足在準確度和精密度的最高要求。
功放系統
驅動揚聲器系統選用了8臺DP系列的DP-4065和DP-4120等線性列專業功放，分別用來驅動WLA-312F防水線陣的高、中、低音；采用2臺DP-4120功放來驅動分布于主席臺左、右側的WLA-15MF全頻防水音箱。DP系列功放功率因數達0.99，傳輸清晰有力的聲音，即便推到極限也無失真。

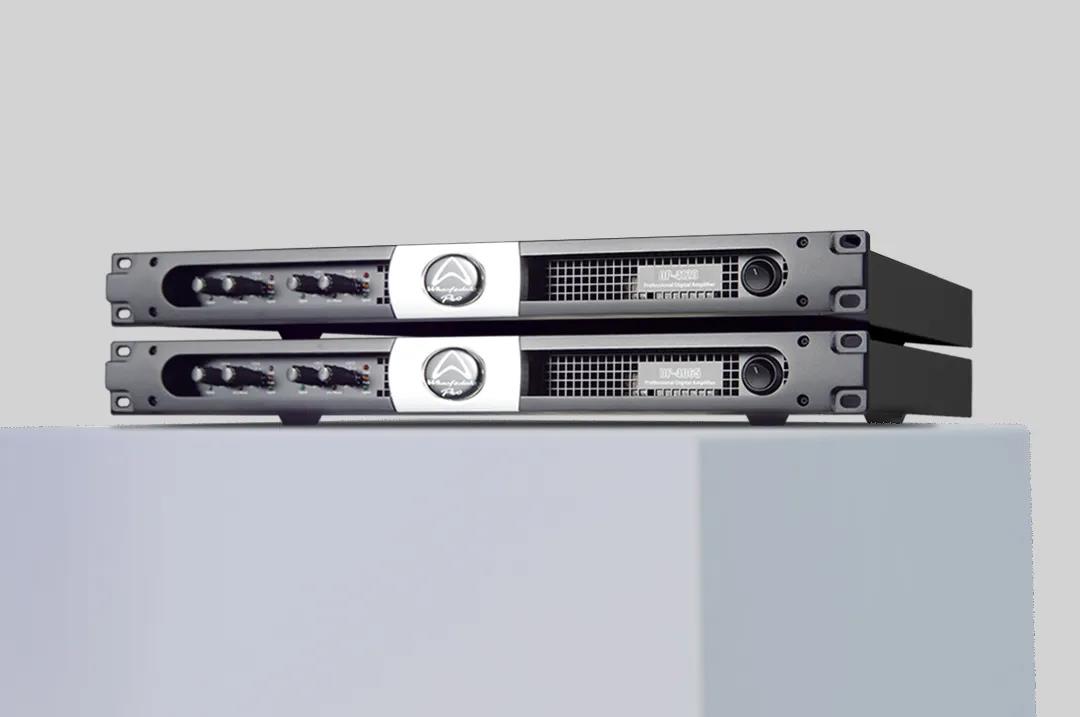

DP-4065/DP-4120功放
采用4臺XR系列的XR-2500和XR-3000功放，功率充足，超級靜音且運行穩定，整套系統給用戶帶來了極佳的混音體驗。
音頻處理系統
此外本項目的音頻處理器部分，采用Wharfedale的SC系列音頻處理器。SC系列具有96KHz采樣率，40-bit DSP處理器，24-bit AD/DA轉換，所有輸入輸出之間可以自由進行矩陣式分配，保證最佳的音質還原，同時以穩定性能好，處理能力強大，高保真的顯著特點，且具有密碼保護功能，確保音頻系統處于最佳的工作狀態。

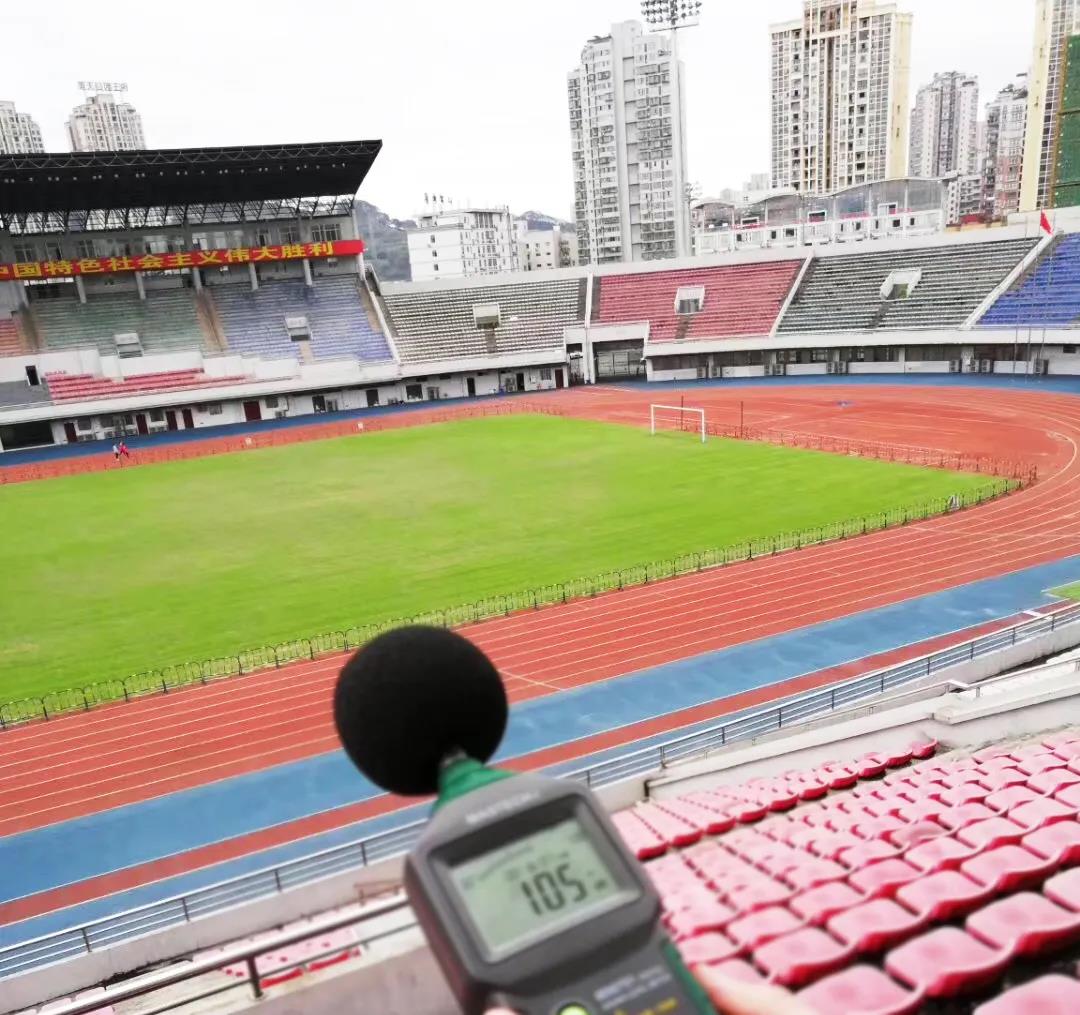

整套系統安裝完成后，先歌國際技術團隊進行調試及反復檢測，更有第三方國家級聲學專家親臨現場進行檢測，檢測結果顯示，完全達到原設計國家二級標準的目標，整套系統動態好，聲音還原自然，清晰，覆蓋均勻，得到客戶一致好評！
