…距離上回安裝這類的隱藏式話筒已經有十幾個年頭了
這個話筒對于一些特殊用途來說是非常有幫助的，E323W 的顏色與外觀使得它可以被安裝在吊頂上被隱藏為灑水頭，因此非常適合安裝在觀察室、偵訊室等空間。以更加深入的觀察案例的狀態或者是選擇黑色 E323B 將其安裝在桌面上，讓用戶在沒有壓力的狀況下暢所欲言！��！然后讓遠端在稍微增大音量沒有傳聲增益困擾狀況下能夠聽清與理解，就是這種話筒的”職責”。
但是這樣外觀的話筒實際上他還是BOUNDARY 邊界話筒，依照選用的音頭分成了全指向或是心型指向性兩種，因此在設計時應該準確的選擇指向性才能有效避免空間反射抵銷以及不必要的背景噪音。
下面我們就來看看E323W心型指向性(白)話筒吧!
安裝注意
指向性

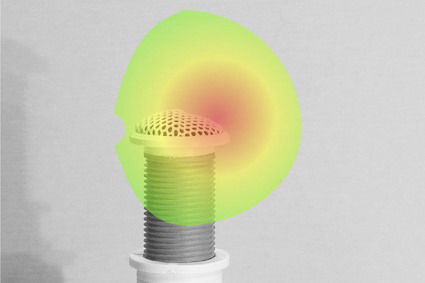

E323w 可以被安裝于吊頂或是桌面又或者是某個立面平面上主要工作是在于有效利用貼近于平面的聲能量，由于音頭跟一般常見的管身方向不同指向性，我簡單畫了這個示意圖。
指向性的參考軸心是話筒上的尖頭并平行于話筒平面，由于殼體遮擋，安裝在吊頂墻體內的管身部位半面也會收到聲音，但是高頻略為損失。所以如果是安裝在桌面或是可以確定發聲體位置的吊頂上，那有指向性的 E323W/B 將是相當好的選擇。
寫有superlux 商標那一面是相對拾聲最弱的部位
• 準確的設定安裝位置很重要
• 并且正確的將箭頭指向發聲體
• 要注意空調的出風口與回風口
出風口必須要回避，因為出風口風向下向外吹送，這樣會將聲音傳播的聲介質-空氣吹走，這將導致無法拾得聲能量，回風口的空氣擾動雖然也有但是較小。但是聲能量的傳播除了空氣傳播之外，更加嚴重的是固體傳導為了避免空調機械組件的噪音，因此 E323w 設計有兩片避震片，請一前一后的套在吊頂的木作或是矽酸鈣板上用以避免固體傳導。

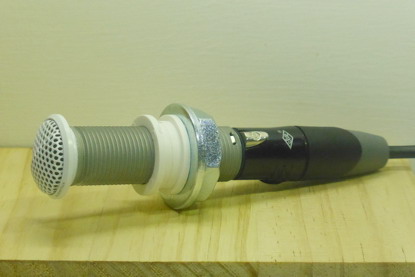

用游標卡尺幫各位掐了一下是 23.35mm。
組裝的方式如上圖，避震圈之后是大華司片，最后再用六角螺母旋緊。
其中有件事情需要注意，卡農插頭對于安裝的板材導致了較大的力矩，建議應該在后面對于線纜的重量做一定程度的支撐與固定緩解力矩的風險。
其實我建議 superlux 可以考慮改用phoniex連接器，價格便宜也避免造成嚴重的力矩，畢竟這個話筒是安裝在既有箱體內部，使用XLR可能反而造成安裝不易(例如桌子下方抽屜隔層深度較淺的狀況)
拆解

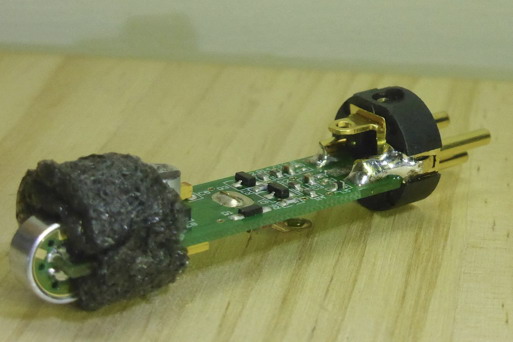

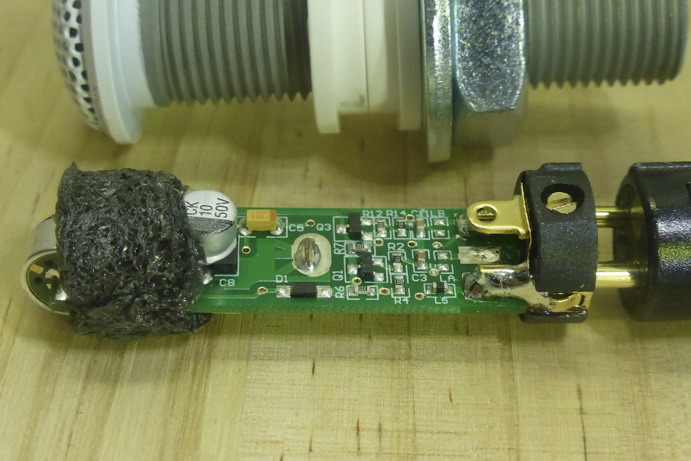

卸下止付螺絲之后就能看到整片帶MIC的電路板了，一樣是成熟的 SMD 貼片工藝，只需要當初布局與選材正確狀況下,這樣的電路是讓人可靠與放心的。
SUPERLUX 的XLR選用的都是這種SHIELD-PIN1 SHORT 短路款，而且是最短路徑的短路，可以將EMC問題降到最低。

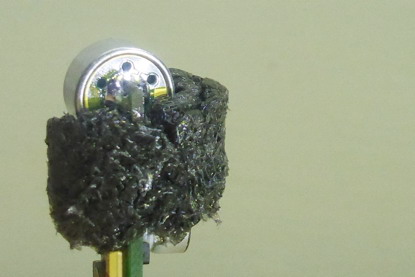

電容話筒被EPE泡棉包裹作為支撐，被固定在管身內
而這泡棉加上殼體就是下半部高音損失較大的原因，不過在箱體內部的聲音通常也不是我們想要的，我也提出一個消費者最想要的：這邊是否能更換其他材料來對于管身側面的全頻段聲音起到最大的抑制效果呢?
我把電路板跟殼體平行擺放，大家可以觀察話筒的方向就是對著扁平的那邊，而這音頭是心型指向，所以整個指向性就如我們前面所講。
關于風切聲

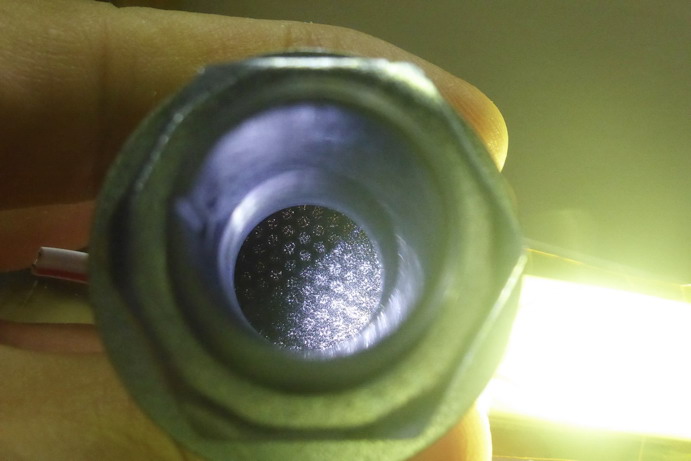

透過逆光我們可以看到管身內部沒有配置稍微有厚度的防噗海綿，因此無法在話筒內部存在一個”空氣穩定區”，所以請注意不要讓話筒安裝使用在空氣快速流動的出風口或者近距離被用在人聲拾�。ɡ缡枪衽_對話用話筒）的這些場合。
奇怪的接地片
結構上有一個比較特殊的是接地支撐片能夠與管身接觸，這點我會比較擔心會造成二次的接地，畢竟在前面已經由XLR直接對于殼體進行了接地。
這個用途請小編 @ SUPERLUX 總工來說明一下
安裝在吊頂
或是桌上的優與劣
沒有一只話筒是萬能的，請注意�。。∫虼宋覀冊诎惭b時都應該注意噪音與發聲體的聲能量差距，點聲源距離增加一倍聲能量衰減6dB。
所以就特別強調 Closer, closer, closer! 靠近!靠近!再靠近！您可以知道同樣一只話筒依照所在位置能獲得的聲能量可能達到6dB的差別。
因此我們應當計算一下發聲體到 E323W 的距離，并且評估空調開啟之后或是空間當中的噪音有多大，能否具有足夠的分離度(不擴音狀態下)建議能達到10dB的落差為佳!
當分離度不足，那我們應該采取:
• 降低噪音
• 將話筒移向發聲體
• 將話筒遠離噪音
而不是硬擰增益，強推推子這樣只是將噪音一并放大而已…
3:1 收音限制
我們要注意話筒與發聲體距離有落差的狀況下會有一個相位抵銷問題，要避免此問題：兩只話筒間距離應該是話筒與發聲體的三倍位置上，這個應用是在話筒要“同時”發送給錄音或是擴聲應用作為觀察室安裝，如果有需要我們可以考慮較多點的安裝，再選擇適合的話筒成對的或單獨開啟。
E323W倒底
能不能用于擴音?
…你一定想問
還是取決于傳聲增益!
話筒離發聲體越近
揚聲器離聽者越近
話筒離揚聲器越遠
就能爭取到最大的傳聲增益
在桌面的E323W/B搭配噪聲門或DUGAN ® AUTOMIXER (多只應用時）是有很大機會進行擴聲的，而安裝在吊頂的E323W/B 可能更適合做視頻會議與監聽之用!
結束語:
E323 作為一個特殊用途的封裝，使用了0.38" 的駐極體電容式音頭，在頻率響應上的平坦性是不用擔心的，靈敏度設置算是較高的17.8 mV/pa（-35 dBV/Pa）（*可以參考知名品牌 C214靈敏度是20 mV/Pa (-34 dBV)
我們所需要注意的是如何正確的設置安裝位置靠近發聲體并且將收音方向指向發聲體，以排除噪音對于發聲體的掩蔽!
官網介紹
半心型嵌入式邊界話筒
心型指向性，在同時有喇叭音箱設置的情況下，可以減低回饋聲的產生。表面涂裝可選黑色或白色，適于嵌入式施工，內建電源電路，XLR3M接頭。
規格
音頭：背駐極，Ø9.7mm（0.38"）
指向性：心型

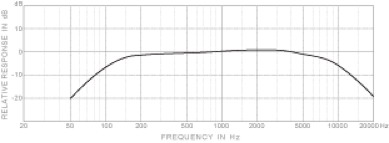

頻率響應：60～14,000 Hz
靈敏度：-35 dBV/Pa（17.8 mV）
阻抗：200 Ω
最小負載：1,000 Ω
信噪比：68 dB
等效噪音SPL：26 dB
最大聲壓SPL：132 dB
動態范圍：106 dB
電源需求：12-48V DC, 2 mA
表面涂裝：黑、白
接頭：XLR3M
尺寸：Ø28（34）× 73mm [ 1.1"（1.34"）× 2.87" ]
凈重：53g（1.87 oz）
包裝：白盒
E323B：黑色
E323W：白色
特征
• 牢固地安裝在桌面，吊頂和墻板上
• 低調的元件提供均勻的心形指向性120º接收角
• UniGuard®RFI屏蔽技術可提供出色的抑制性能射頻干擾（RFI）
• 獨立的電子設備無需外部電源模組
• 堅固的全金屬外殼和兩層鋼網格柵
• 隔離器可對安裝表面進行機械阻尼振動
• 有兩種顏色：黑色（ES947）和白色（ES947W）
描述
ES947是帶有心形指向性的寬范圍電容式麥克風圖案。專為不引人注目的桌子、吊頂或面板安裝而設計，用于高質量的擴聲，會議，專業錄音，電視和其他要求苛刻的拾音應用。麥克風需要11V至52V的幻像電源才能工作。麥克風采用UniGuard®RFI屏蔽技術，具有出色的射頻干擾（RFI）抑制能力。麥克風的輸出是3針XLRM型連接器。麥克風的心形指向性提供了120°的角度，接受（安裝表面上方半球中的心形）。麥克風附帶隔離器，用于可選機械與安裝表面隔離。麥克風被封閉在重型壓鑄箱，并由兩層鋼網保護格柵。薄型外殼具有低反射率的黑色涂層。麥克風也有白色的ES947W。
安裝與操作
ES947需要11V至52V幻像電源才能運行。輸出是低阻抗（Lo-Z）平衡的。信號出現在引腳上2和3；引腳1接地（屏蔽）。輸出相位為“ Pin 2 hot” —正，聲壓在引腳2上產生正電壓。麥克風應安裝在平坦，無障礙的安裝位置。
|
