鄭州市作為河南省的省會，是華夏文化的發源地，歷史悠遠，底蘊深厚。以“黃河帆影，藝術之舟”為設計理念的鄭州大劇院近日落成。鄭州大劇院是按全新國際標準設計建設的現代大劇院，建筑面積12萬平方米，由歌劇廳、音樂廳、多功能廳、戲劇排練廳等專業文化場館組成。經過層層選拔，音樂廳和多功能廳的電子擴聲系統選擇了KS Audio，項目由凱仕（中國）技術團隊設計并指導施工。
鄭州大劇院整體視圖

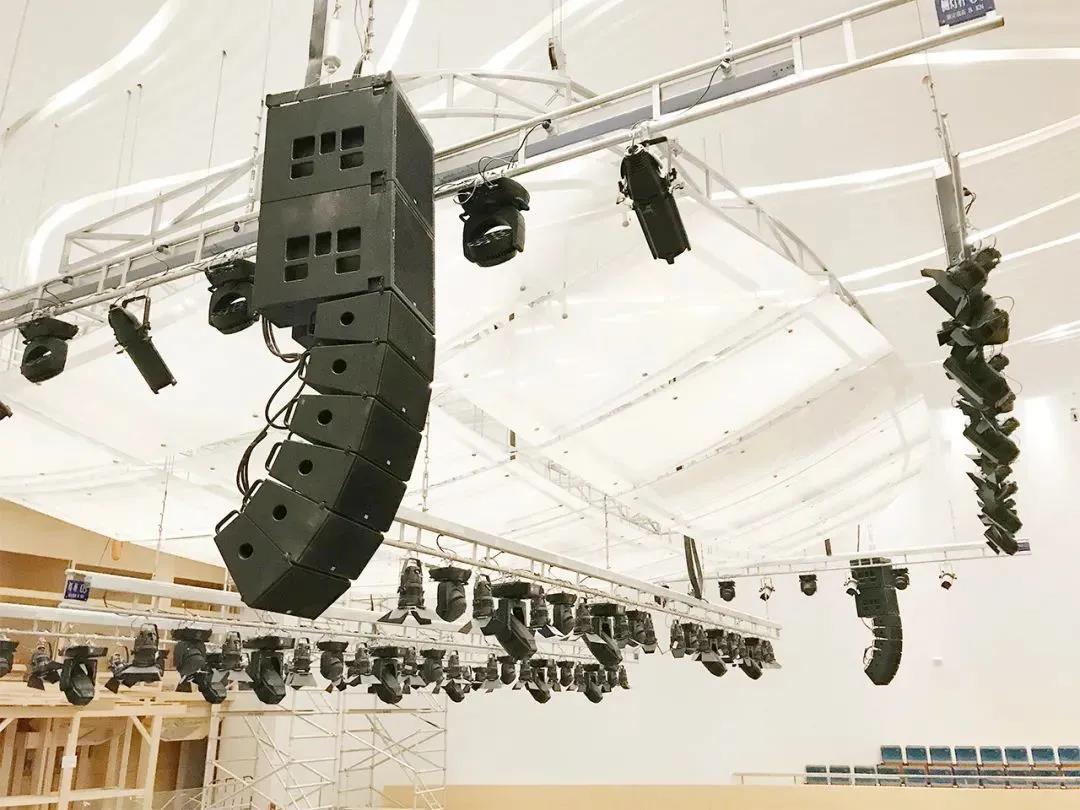

音樂廳共850個座位，設兩層觀眾席。綜合功能需求和場地大小，使用左右主擴的配置方式。主擴聲系統安裝在舞臺兩側上空，型號均為KS Audio雙八寸線陣列C Line和超低頻C WL，左右聲道分別為6只C Line搭配2只C WL。負責一層池座以及二層樓座的所有觀眾席覆蓋。KS Audio具有小尺寸大聲壓的技術特點，在一二層觀眾席沒有補聲情況下，音樂廳的擴聲系統聲學特性指標仍然達到了國標文藝演出類一級標準。舞臺返送方面，采用2只十寸CM 210作為舞臺固定返送揚聲器，4只CM 210作為流動返送揚聲器。

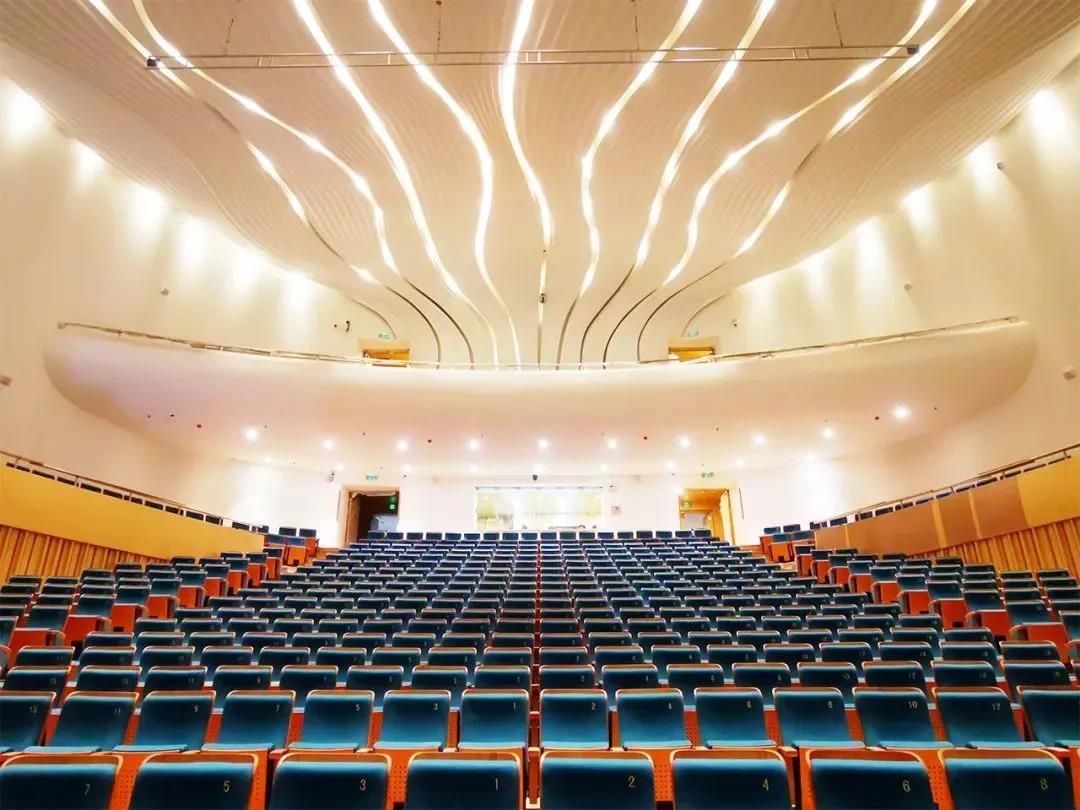

音樂廳
多功能廳共430個座位，設一層觀眾席。采用左右主擴加環繞的擴聲方案，主擴系統選用KS Audio十二寸全頻揚聲器T4，環繞系統選用雙六寸全頻揚聲器CL 206。2只T4上下為一組，吊掛在舞臺兩側，通過精心設計的吊架，上下2只T4可以方便地打開20°，此設計既可以讓聲場更加均勻覆蓋整個場觀眾席；打開的角度也可減小上下2只T4的聲干涉；超低頻C WL同樣是2只為一組，吊掛在T4旁邊。而12只CL 206則均勻分布在側墻和后墻，既可以作為側環繞和后環繞，組成環繞聲系統；也可以作為觀眾席補聲。技術團隊在現場測試時，各項聲學指標均達到文藝演出類一級的水平。
多功能廳的固定返送揚聲器選用帶有HDSP技術的C 12；而流動返送則需要考慮到布景或演出等舞美需求后，最選用了CL 206，既可以滿足擴聲需求，又可以靈活擺放。

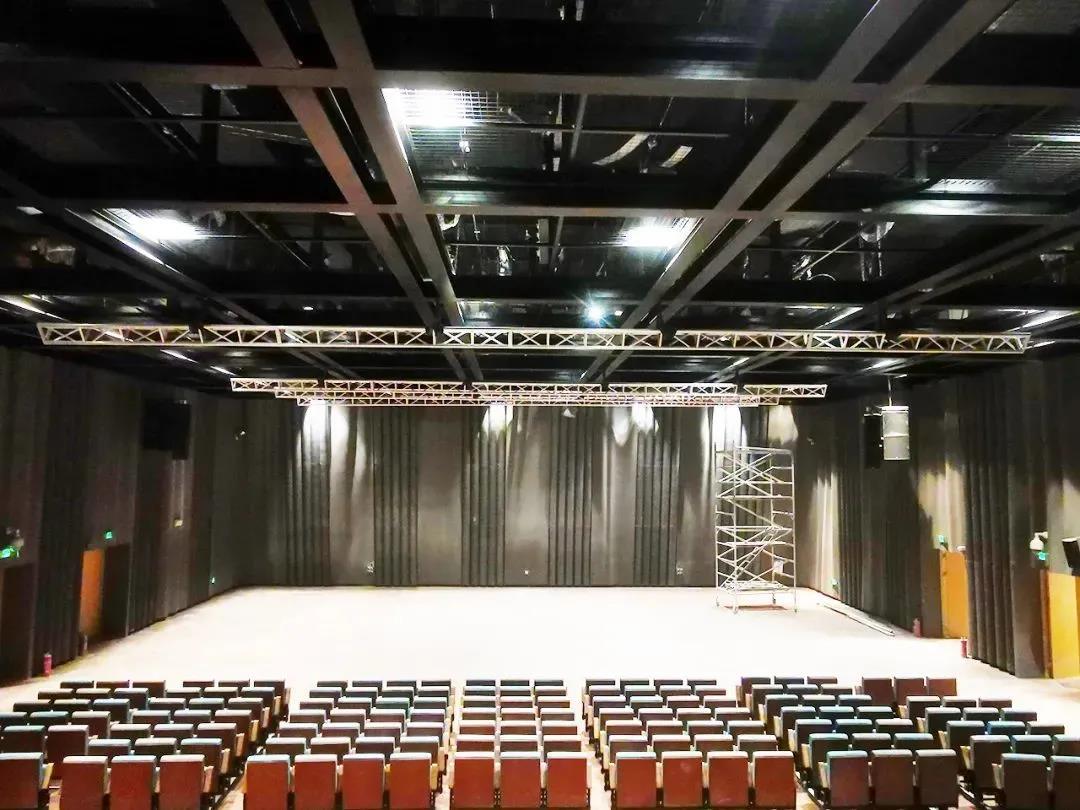

多功能廳
音樂廳和多功能廳的揚聲器均由KS Audio數字功放驅動。KS Audio數字功放帶有FIRTEC專利技術，可以讓揚聲器獲得平直的頻率響應和相位響應，有助于觀眾席獲得一致的聲音感受。結合技術團隊從觀眾席的多點測試數據來看，頻率、相位響應較為平直，說明所有觀眾席的聲音表現基本一致。
技術團隊利用FIRTEC揚聲器預設在短時間內完成音樂廳和多功能廳的調試工作，協助客戶完成了驗收。音樂廳和多功能廳聲音的表現獲得業主與專家的高度評價。
劇院采用Midas Pro系列調音臺作主備調音系統以確保安全性，傳輸使用數字加模擬的傳輸方式以提高系統的穩定性。為方便主備系統切換，KS Audio在音樂廳以及多功能廳的揚聲器系統都選配了Dante輸入。
多功能廳測試點的頻率響應測試數據
“信號源通過音分接口箱，將信號分成兩路分別給到主備調音臺，主調音臺通過Dante網絡將信號輸入至功放，備份調音臺通過接口箱的模擬輸出接口將信號輸入至功放。當主調音臺出現問題時，啟用備份調音臺，KS Audio功放會自動識別模擬信號輸入，并且模擬信號放大輸出到所有揚聲器。系統安全性得到了極大的提升，”凱仕（中國）技術員朱焯芳先生表示。
|
