項目初期，我們對 AV over IP 網絡的應用知之甚少。Extron 團隊從系統的設計到調試都給予我們極大的支持。這是一次成功的合作，幫助我們收獲了更多專業知識，也讓我們有信心能夠維護系統長期穩定的運行。
Jay Ban
AV 設計及技術支持
奧克蘭大學
奧克蘭大學是新西蘭頂尖的公立綜合研究型學府。2020 年 1 月，該校為其工程學院打造的全新“大本營”正式投入使用。這座耗資 2.8 億美金的教學大樓將為院系內 5 個專業的 4000 余名學生提供數十間靈活且先進的教室、學術研究實驗室以及可促進交流協作的學習間 (Workshop)。樓內安裝的所有視音頻系統均支持教師及學生自帶設備的信號源，從而能夠將更豐富且生動的多媒體內容融入課堂教學、學術討論及課題研究當中。整棟大樓有 84 間教室配備了完整的視音頻系統，為其正常運行保駕護航的是 Extron 切換、分配及控制系統。
項目挑戰
全新大樓的系統設計圍繞靈活性和可擴展性兩大特點展開。為了滿足這些需求，視音頻系統須將任一信號源通過專用 1G AV over IP 網絡路由至任一顯示器，包括 Dante 音頻。該項目通過 Extron NAV® Pro 編碼器和解碼器、支持 Dante 的數字矩陣處理器以及 Dante 音頻接口等設備來實現這一目標。Extron NAVigator 可對 NAV 系統內所有端點進行管理、配置及控制。而 Extron 觸摸屏及控制處理器則能夠通過樓內的企業級網絡架構，為用戶帶來直觀的視音頻系統控制。
采用雙投影顯示的跨學科學習空間，左下方小圖為集成 PC、帶充電座的領夾式麥克風和觸摸屏控制界面的教師工作站

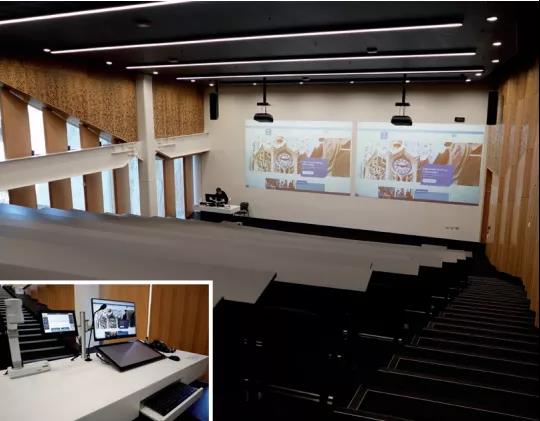

報告廳，左下方小圖為集成 PC、實物展臺、用于添加注解的平板電腦、觸摸屏控制界面以及麥克風的講臺
解決方案
創造價值
本項目視音頻系統的設計由 Extron 配合校方的教育技術中心 (LESU) 來完成， Provision Technologies、Advanced AV 及 Resolution AV 三家公司負責設備安裝， 最終的系統集成與調試由 Extron、LESU 和 AVW 三方合作完成。
網絡化的跨學科學習空間
跨學科學習空間本質上是集教師工作站、顯示器和流傳輸功能于一體的教室，支持便捷的操作。它們通過 NAV E 101 編碼器和 NAV SD 101 解碼器被統一集成至視音頻網絡。Dante 音頻通過 DMP 128 Plus AT 數字矩陣處理器和 AXI 22 AT Dante 音頻接口進行連接。教室內配備的 SMP 351 流媒體處理器通過校園網為遠程學習者提供實時或存儲的課程內容。教師工作站配備的 SW4 HD 4K PLUS 切換器用于選擇及切換來自 PC、筆記本電腦、移動攝像機的信號，以及其他用戶設備的 HDMI 課件內容。教室配備的 HDMI 端口可方便學生設備的連接及內容共享。教師講課時的聲音信號 通過無線麥克風被傳輸至 Dante 網絡。室內所有的墻面均安裝有平板顯示器，更大型教室則配備投影機。通過 TLP Pro 1022T 10" TouchLink Pro 觸摸屏及 IPCP Pro 255 控制處理器的協同工作，教師可輕松操作及控制當前視音頻系統。
網絡化的研討室及報告廳
樓內設有研討室及報告廳各兩間，主要用于舉辦大型研討會及學術類活動。其系統的核心設備選用 DTP CrossPoint 108 4K IPCP MA 70 4K 圖像解析度轉換演示矩陣切換器。與之配合的 DTP 發送器、接收器及圖像解析度轉換器可通過單根帶屏蔽功能的雙絞線將 4K 視頻及音頻信號傳輸至 100m 遠的距離。矩陣切換器可支持多路視音頻信號源，這里包括講臺 PC、實物展臺、用于添加注解的平板電腦、可捕獲室內全景的 PTZ 攝像機、來訪人員自帶設備的 VGA 和 HDMI 信號內容以及來自有線和無線麥克風的音頻。通過帶 DTP 延長功能的 Annotator 300 注解處理器，演講者可使用講臺的平板電腦在演示畫面上添加注解或備注。顯示設備采用兩種配置，報告廳全部選用投影機，研討室則選用投影機搭配平板顯示器。以上四個空間也通過 NAV 編碼器和解碼器集成至視音頻網絡，可發送并接收來自網絡的視音頻內容，實現與網絡上任一設備的交互。兩間研討室的矩陣切換器之間采用交叉連接，可隨時按需將兩邊系統合二為一，實現跨空間的系統整合，以應對更大規模人員參與的活動。報告廳亦是如此。此類空間同樣配備有 SMP 351，用于將現場內容以實時或延遲的方式流傳輸至校園網絡，供遠程用戶觀看。為保障清晰的音質，室內選用 Extron 音頻功率放大器及天花板揚聲器。與此同時，講臺安裝的 TLP Pro 1022T 觸摸屏亦通過 IP Link Pro 控制處理器帶給用戶直觀便捷的系統控制。
網絡化的視頻拼接墻
二樓中庭配備一塊 3x3 的 55" 液晶拼接墻。四樓的拼接墻與之類似，采用 3x2 的布局。為充分發揮其性能，拼接墻當中的每一塊顯示器均單獨由 NAV 解碼器驅動，進而被集成至視音頻網絡。通常情況下，拼接墻演示的信號主要來自為其專門配備的兩臺計算機，內容以公眾關注度較高的信息為主。該計算機通過 NAV 編碼器接入視音頻網絡。除此之外，拼接墻還可顯示來自視音頻網絡內其它信號源設備的節目內容。用戶可通過安裝在拼接墻旁邊的 TLP Pro 觸摸屏來選擇其感興趣的內容。這樣設計的最大好處是同學們有機會通過同一拼接墻觀看到來自不同課堂的實時演示內容。

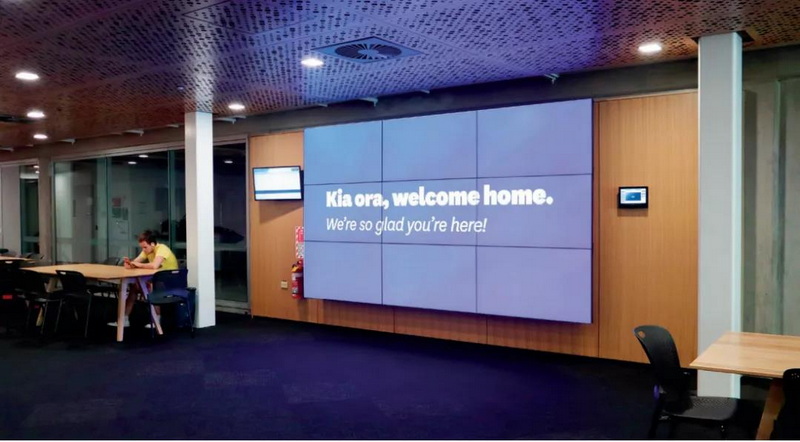

中庭配備的視頻拼接墻用于演示公眾關注度較高的信息。同學們可使用安裝在拼接墻右側的 TLP Pro 觸摸屏選擇播放大樓內所有教室及報告廳的信號源內容，并通過拼接墻觀看
成果反饋

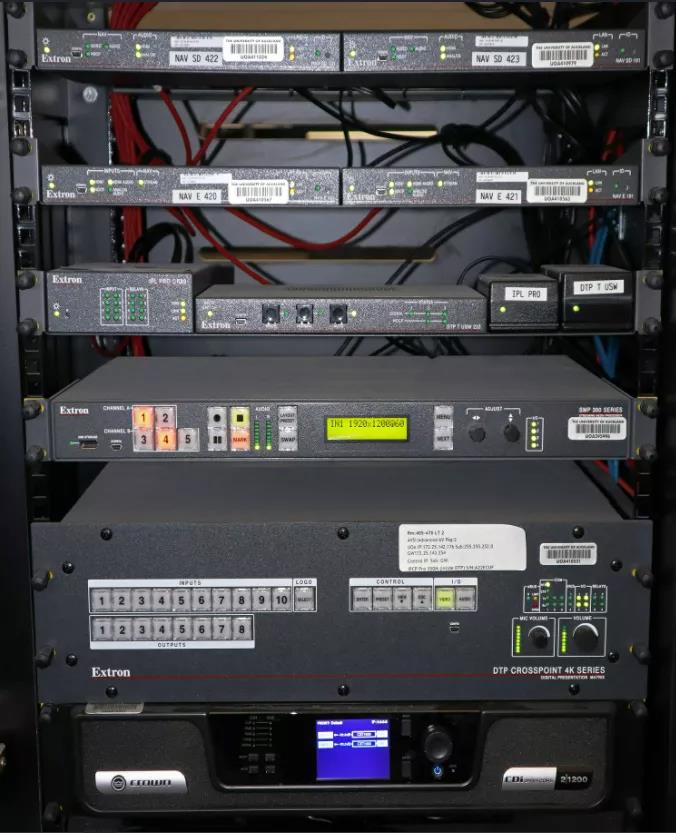

報告廳設備機柜 最上方兩層安裝 NAV 編碼器和解碼器；第三層安裝 IPL Pro CR88 控制處理器和 DTP T USW 233 切換器；第四層為 SMP 351 流媒體處理器；第五層安裝DTP CrossPoint 108 4K 矩陣切換器；底層安裝音頻功率放大
正如奧克蘭大學的項目負責人 Mike Renwick 所言，“整棟大樓竣工的那一刻，所有匯聚世界頂尖技術的靈活型教學空間及多功能研究實驗室也全部就緒，靜待教職人員，及新西蘭未來工程師們的‘檢驗’，這一切真是太不可思議，太令人震撼了！” 奧克蘭大學的技術支持人員 Jay Ban 提到：“項目初期，我們對 AV over IP 網絡的應用知之甚少。Extron 團隊從系統的設計到調試都給予我們極大的支持。這是一次成功的合作，幫助我們收獲了更多專業知識，也讓我們有信心能夠維護系統長期穩定的運行。“
