現如今，劇院配置的音頻設備越來越多樣化。發揮好各種音頻設備的功能，是每個劇院音頻工作者的職責和努力方向。劇院的音頻設備包括各類音源、各種傳聲器、數字/模擬調音臺、跳線盤、音頻處理器、耳機、監聽揚聲器等。只有充分了解各類音頻設備的功能，掌握各類音頻設備的操作方法，才能發揮好音頻設備的功能，更好地為演出服務。以下結合筆者的工作經驗，介紹劇院各類音頻設備的操作方法。
1 音源的操作
音源設備包括MD機、CD機、卡座、DAT機、硬盤播放器、計算機上各類音頻播放器等。其中，MD機是國外芭蕾舞蹈團常用的音源設備，在《胡桃夾子》、《天鵝湖》演出中經常使用。而計算機上各類音頻播放器成了現在主流的音源設備，在話劇、音樂劇、戲曲中廣泛使用。
1.1 MD機
以SONY MDS-E12型號（見圖1）為例，介紹MD機的操作方法。
圖1 MDS-E12型號實物圖
連接方式：一般通過模擬平衡輸出接口和調音臺的輸入通道連接。若有錄音的需求，則選擇調音臺的輸出母線接口連接到MD機的模擬平衡輸入端。
常用控制按鈕：播放、暫停、停止、前進、后退、錄音。
A·Pause功能：自動暫停功能，指的是當前歌曲播放完后到了下一首歌曲開始會自動暫停。該功能在演出中比較常用。
輸入輸出電平調整：MD機的背面有 ANALOG INPUT LEVEL 輸入電平的調整，OUTPUT LEVEL＋4d Bu / -10 dBu 輸出電平的選擇。另外， 在主菜單（MENU）也可以調整輸入輸出電平的大小。
錄音功能：按下錄音鍵，再按下播放鍵，就開始錄音。在錄音時，要控制好錄音電平，防止輸入信號過載。MDS-E12機提供立體聲、單聲道、long2和long4四種錄音方式。
1.2 計算機上各類音頻播放器
以Foorbar、SportsSoundsPro、Qlab為例，介紹音頻播放器的操作方法。
連接方式：一般都配有外置聲卡，通過聲卡的線路輸出和調音臺輸入通道連接。
Foorbar：選擇標題欄中的文件\參數選項\文字和顏色，可以改變播放列表的文字、背景和選定項目的顏色。選擇標題欄中的視圖\均衡器，可以啟用多段EQ對聲音進行修飾。常見的控制功能按鈕與一般音源設備相似，把播放的音頻文件導入Foorbar播放列表中，即可播放。

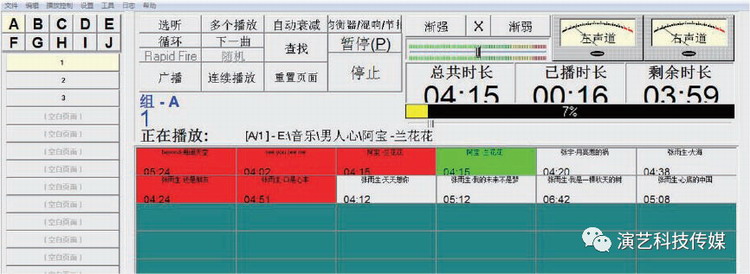

SportsSoundsPro：添加音樂，必須在組下面點擊鼠標右鍵添加頁面按鈕（見圖2），然后再播放列表中添加音頻文件后，可以播放音樂。SportsSoundsPro功能強大，支持多個播放、連續播放、隨機或循環播放等。常用功能有EQ、混響參數調整、自動淡化、淡入淡出等。
圖2 漢化版本SportsSoundsPro6.02

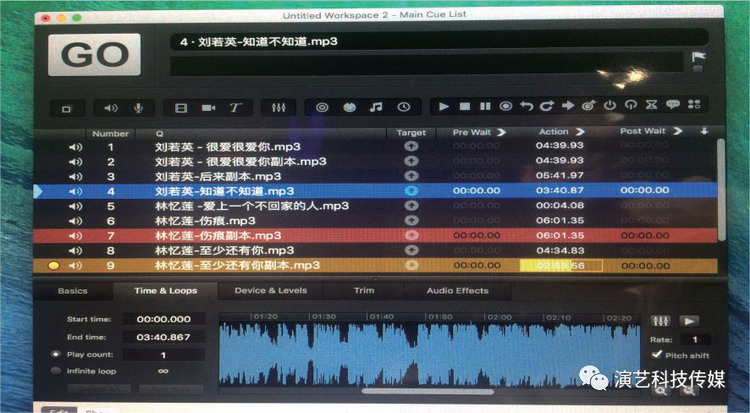

Qlab音頻播放器：這是一款支持蘋果計算機系統的音頻軟件（見圖3），在話劇和音樂劇中經常使用。添加好音頻文件后，點擊空格鍵，可以進行音頻文件走CUE。在Time&Loops、Device& Levels、Audio Effects菜單頁面里可以切換不同的聲卡輸出、調整輸出電平大小、編輯音頻波形、添加音頻效果器等。
圖3 Qlab音頻播放器
音頻格式的轉換：使用音頻工作站（CUBASE，PRO TOOLS）比較容易實現音頻格式的轉換。要把MD機上的音樂轉成WAV文件，需把MD機輸出信號接入到聲卡輸入端，用音頻工作站把MD機上的音樂錄下來，然后導出錄好的音頻文件。而CD機上的音樂則可以通過音頻工作站音軌抓取的方法把音樂生成WAV文件。CD機上的音樂通過MD機的信號輸入端后，也可實現音樂格式的轉換。
2 效果器的操作
效果器包括硬件混響器、各種音頻工作站和數字調音臺上的各類效果插件等。常用的接法有兩種，一種是插入式接法，利用調音臺的INSERT端口，將混響器接入到調音臺輸入通道中；另一種是發送式接法，利用調音臺的輔助母線將信號送到效果器的輸入端口，再將效果器輸出端信號送回調音臺的輸入通道。發送式效果器接法，要注意送回輸入通道的對應輔助輸出要關閉，以免因正反饋而產生嘯叫。
2.1 硬件效果器
以TC M3000型號效果器（見圖4）為例，介紹硬件效果器的操作方法。
圖4 TC M3000效果器實物圖

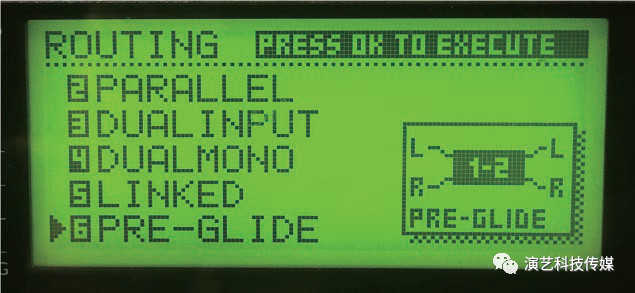

路徑分配（輸入輸出連接方式）： 按下ROUTING鍵，利用CURSOR鍵選擇路徑分配，按OK鍵確認。有6種不同的路徑分配，分別是串行、并行、雙路單聲道、鏈接、雙路輸入和雙路單聲道（見圖5）。
圖5 路徑分配
輸入輸出電平調整：按下LEVELS鍵，使用CURSOR鍵選擇L/R通道。用ADJUST輪改變電平大小。
使用預置：按下引擎1或引擎2的RECALL鍵，用ADJUST輪瀏覽預置。找到合適預置時，用OK鍵加以確認。
編輯預置：按下預置引擎的EDIT鍵，使用CURSOR鍵選擇編輯的參數，用ADJUST輪改變數值，按STORE鍵儲存。
2.2 混響插件

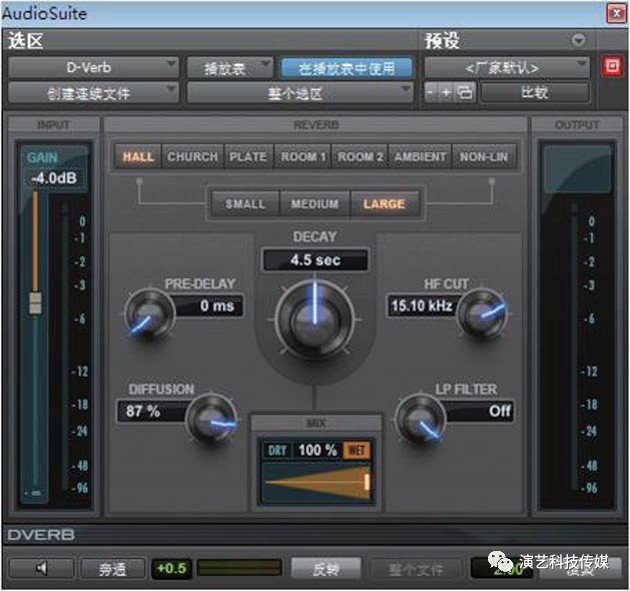

D-Verb是PRO TOOLS音頻工作站自帶的混響插件（見圖6）。調節的參數直接顯示在界面上，相對硬件效果器，操作上比較容易上手。直接用鼠標就可以改變混響器的各種參數。
圖6 PRO TOOLS12的D-Verb混響插件
D-Verb操作的參數功能如下：
OUTPUT：輸出電平大小；
INPUT：設置輸入電平；
MIX：設置干聲和濕聲的比例；
DIFFUSION：擴散；
DECAY：衰減；
PRE-DELAY：預延時；
HF CUT：高頻衰減；
LPFILTER：低通濾波器；
SMALL/MEDIUM/LARGE/：空間大小；
HALL/CHURCH/PLATE/ROOM1/ROOM2/AMBIENT/NON-LIN：各類混響。
3 調音臺的操作
調音臺操作的基本流程如下：音源、傳聲器等設備輸入→GAIN調整→EQ處理→效果處理→PAN安排→FADER音量調整→分配到輸出母線→輸出母線音量調整等。
輸出母線用途：主輸出一般用于劇場的主擴揚聲器系統。輔助輸出一般用于舞臺上的監聽揚聲器系統，信號往往取推子前（PRE模式）輸出，便于控制監聽揚聲器系統的音量。編組輸出可用于現場同期聲的錄音，以及環繞或效果揚聲器。矩陣輸出可用于電視轉播的音頻信號輸入等。
主推子L/C/R和L/R/M區別：選擇L/C/R輸出時，用PAN選鈕，聲像會產生左中右移動的效果；用L/R/M是左右聲道加單聲道輸出，聲像在左聲道和右聲道之間移動。
VCA功能：在戲劇演出中常常用到。可將樂池的伴奏樂隊編到VCA推子上，通過VCA推子實現樂隊的整體音量與演員唱腔的音量之間比例的調整。
電平表的種類：主要有峰值表、ＶＵ表、滿刻度電平表（0 dBFS）三種。在演出時，根據電平表變化，將輸入輸出電平控制在一個合理范圍之內。
常用按鈕、旋鈕的功能：以CREST X-8-HS調音臺型號為例，常用按鈕和旋鈕的功能如下：+48：幻象電源；PAD：固定值衰減器；LINE：線路輸入；GAIN：增益旋鈕；HP：高通濾波器；HF：高頻增益旋鈕；HM：中高頻增益旋鈕
LM：中低頻增益旋鈕；LF：低頻增益旋鈕；EQ ON：均衡開關；PR：推子前輸出；AUX：輔助輸出；PAN：聲像調節；MUTE：啞音開關；M：單聲道輸出分配開關；L-R：立體聲輸出分配開關；GROUPS：編組輸出分配開關；SOLO：耳機監聽；MTX OUT：矩陣輸出；PINK NOISE：粉噪；SOLO CLEAR：耳機監聽取消；POST FAD：推子后監聽；TB：對講；MUTE SCENESELECT：啞音場景控制。

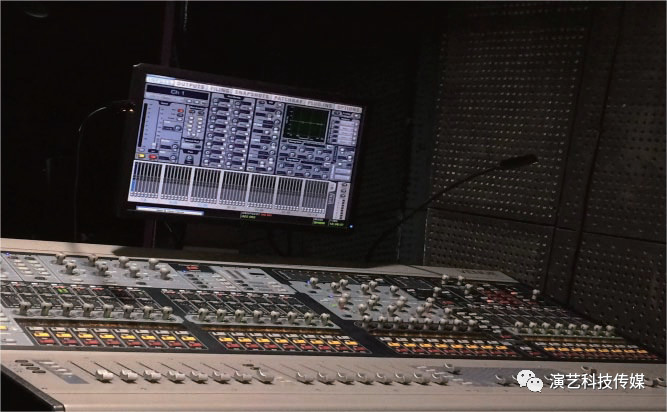

數字調音臺的操作：以VENUE profile 數字調音臺（見圖7）為例，介紹數字調音臺的操作方法。
圖7 VENUE profile 數字調音臺實物圖
首先，將舞臺接口箱和調音臺之間通過同軸線連接好，在調音臺的PATCHBAY頁面設置輸入、輸出分配，包括舞臺接口箱的傳聲器輸入對應調音臺輸入通道和調音臺輸出母線對應舞臺接口箱的信號輸出。設置完成之后，數字臺的操作就和模擬臺類似，完成信號電平大小的調整，EQ和動態的處理，輸出母線分配等。使用效果等插件，到調音臺PLUG-INS頁面里，設置好插件的接法。使用發送式效果接法，可以將需要的信號送到FX效果通道，通過對效果插件參數和干濕信號的調整，完成聲音的加工處理。
輸入通道條上有壓縮器、限幅器、擴展器和噪聲門。可以使用預置參數，也可以根據自己的需求調整。輸出母線可以插入多段圖示均衡器。多功能編碼器，可以實現Gain、PAN、Comp thrsh、Gate thrsh、低切、Delay、Aux send等功能轉換。
VENUE profile 數字調音臺通過1394火線與PROTOOLS音頻工作站連接，可以進行現場同期錄音。通過對現場錄音的文件的試聽，可發現走臺或彩排中聲音的不足，并及時加以彌補和修正聲音。啞音編組、快照、場景記憶和離線編輯等功能可以根據演出中的實際需求靈活運用。
4 音頻跳線盤的操作
音頻跳線盤把音頻設備輸入輸出的端口匯集到一起，使音頻設備的連接直觀和清晰，所以廣泛應用在劇場的音頻系統中。要使用好跳線盤，必須熟悉音頻設備前后級的關系。
常用設備之間跳線：舞臺信號→音分→調音臺單聲道輸入，CD機輸出→調音臺單聲道輸入，調音臺AUX輸出→監聽揚聲器系統，調音臺AUX輸出→效果器輸入，效果器輸出→調音臺單聲道輸入，調音臺編組輸出→MD機輸入, CD機輸出→MD機輸入等。
跳線的種類：除了一進一出的跳線，還有一分二、一分三和一分四的跳線等，主要用于輸出母線和監聽揚聲器系統之間連接。如AUX1輸出需要控制舞臺上3個監聽揚聲器系統，就直接用一分三的跳線。
5 揚聲器遠程監測系統的操作
以RMS遠程監測系統為例，介紹揚聲器遠程監測系統的操作方法。
進入MAC版的RMS監測軟件：在計算機上雙擊Compass圖標，在RMS菜單欄下點擊open，找到監測揚聲器的文件，在page#1菜單欄可以看到監測的揚聲器。

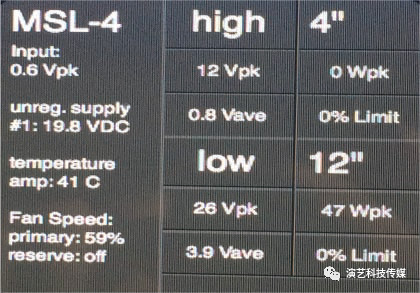

主要監測數據：主要監測數據（見圖8）包括：輸入信號的峰值電壓、高音功放的峰值電壓和平均電壓、低音功放的峰值電壓和平均電壓、壓縮限幅器工作狀態、主風扇速度、功放散熱片的溫度、直流電源裕量。
圖8 揚聲器監測數據圖
在各類大聲壓級的演出中，如搖滾樂、爵士樂、打擊樂，RMS遠程監測系統能將揚聲器系統的工作和性能參數實時地顯示在計算機上，為音頻工作者提供更全面更直觀的揚聲器系統的運行狀態，有助于及時發現演出當中揚聲器系統的問題，從而保護揚聲器系統，保證演出的順利進行。
6 電動葫蘆的操作
劇院的電動葫蘆主要對劇場內明裝的揚聲器系統進行長時間的吊掛。所以，對電動葫蘆的承載重量、吊鉤的牢固性有比較高的要求。
常用操作按鈕：上下方向控制鍵、急停開關、啟動開關、總電源。
操作原則：對吊掛的揚聲器進行升降時，必須有兩人同時工作。一個操作電動葫蘆控制器，一個負責揚聲器位置的變化時的各種安全問題。在升降的過程中，若出現了鏈條上下限位的失靈，則要及時停止操作。出現大安全隱患時，應該立即按下急停開關。
掌握劇院常用音頻設備的操作方法，是劇院音頻工作者基本技能之一。劇院的音頻設備繁多，只有不斷地摸索和實踐，不斷地總結出適合自己的操作方法，才能在演出中得心應手。
|
