我們都已經知道，分頻對音箱的重放表現和音質影響至關重要，如果沒有最佳的分頻方案，即使設計者擁有最好的揚聲器單元，強行組裝在一起，也不會獲得好效果。
時至今日，這個功能區域仍被各大廠家、設計者愛好者悉心研究，分頻依然是系統起始第一步，調試最重要的開端。
分頻的作用顯而易見：
1、科學的分配每個揚聲器單元的響應頻段，合理分配功率。
2、利用分頻電路特性彌補頻率缺陷。
3、優化每個揚聲器單元的相位關系，減少干涉。
4、世界上還沒有能響應20Hz-20000Hz的揚聲器單元，分頻依舊是最佳的解決方案。
常見的分頻方案如：兩分頻和三分頻。三分頻在前者的基礎上增加一個帶通濾波器，擁有更多調節的可能性，需要的揚聲器單元更多，相應的成本也更高。
影響效果的三大要素：1、分頻斜率。2、揚聲器單元的音圈阻抗。3、分頻點。
其中分頻點是我們今天的重點。
1 分頻點的選擇
分頻點的選擇需要嚴謹科學，應根據揚聲器單元的頻率響應特性抓取。如果設置不當，會影響聲功率的分配，造成整體的頻響不平坦。有經驗的老前輩，通常對兩分頻系統會選擇1-3Hz，而三分頻選取1kHz以下時，為了照顧相位關系，則會錯開3-4kHz。當然了這只是范圍，具體的選擇還跟振膜直徑和音圈尺寸有關。
中低音單元的分頻點：
根據公式f=345/d（振膜直徑），一般而言8寸的揚聲器單元最高不應超過2kHz，6.5寸不超過2.7kHz，5寸不超過3.4kHz，4寸不超過4.3kHz，以此類推。中低音單元的分頻點還要考慮人聲部分的定位問題，對于人聲的頻率響應，應該盡量由中音承擔，避免使音色發生變化。通常建議選用200-300Hz。許多為了節約成本的設計者往往選擇忽略這一點。（大尺寸低音仍采用兩分頻模式）
高音單元的分頻點：
直徑較小的單元，最安全的位置應大于高音單元的3倍諧振頻率，即2.5kHz上下。考慮到如今大音圈已廣泛使用，分頻點可適當下移。如65mm可選擇1.3k-2kHz，75mm可選擇1000-2kHz，100mm可選擇800-1.8kHz。
中高音建議使用一階分頻衰減斜率，更容易保持相位一致性。
如果是三分頻系統，兩個分頻點的間隔應保持一定距離，最好在3個倍頻程以上，可以有效的避免干涉。分頻點選取不當，即使將一般材料換成頂級進口器材單元，也無濟于事。
2 數字時代
今天我們所討論的分頻點都建立在外置分頻的基礎上，也就是現代的數字處理器。它給予了我們許多好的調試手段，F(xiàn)IR，全通濾波，輸出電壓限制等等。而從音箱的發展角度著眼，正是現代擴聲系統的多元化和組合化，讓數字處理器有了更廣闊的發揮空間。

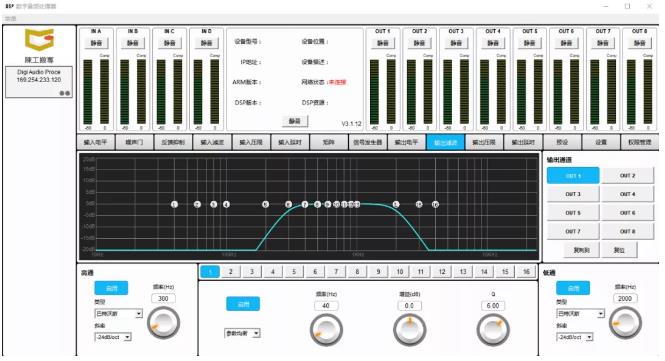

300-2000Hz分頻示例
|
