你有使用過線性集總參數模型來描述有源揚聲器或者耳機系統嗎？

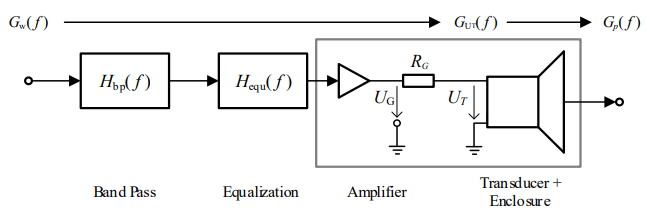

Klipple LSIM（Linear Simulation）線性仿真模組能提供全面的功能對揚聲器系統或單元的線性傳遞行為進行仿真。下圖就是LSIM中描述有源系統的基本結構，包括：實現分頻的前置濾波器Hbp、用傳遞函數Hequ描述的均衡、輸出阻抗為Rg的放大器以及安裝在箱體中的電動換能單元。

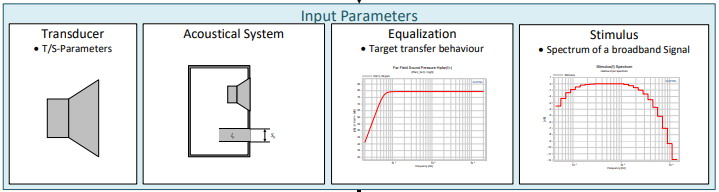

LSIM需要的輸入?yún)?shù)包括：
1. 換能單元參數：這些參數可以來自LPM線性集總參數測量所確定的TS參數，或者換能單元的datasheet。

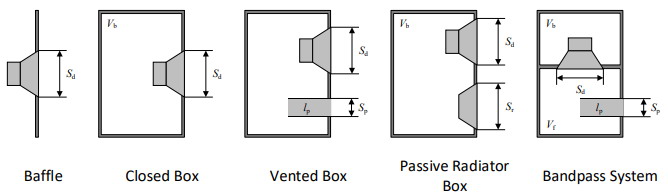

2. 聲學系統參數：主要是箱體的尺寸和類型。LSIM中可自動將箱體尺寸結構信息換算成聲學集總參數，并且支持以下典型的箱體系統：
3. 目標傳遞函數曲線：基于定義好的目標傳遞行為，LSIM可自動計算出系統所需的理想均衡。
4. 激勵信號：基于信號的系統設計可以定義一個相對輸入頻譜Gw。LSIM中提供了粉噪、符合IEC 60268-21的典型節目源以及外部信號。它們都會被轉換成1/3倍頻程頻譜。

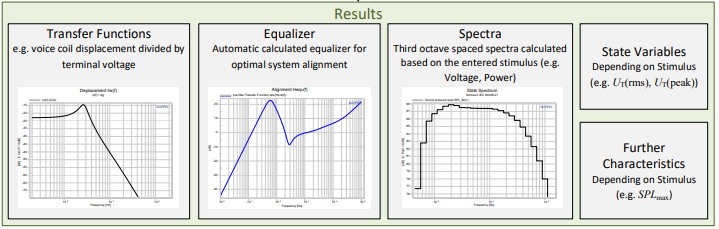

LSIM提供的仿真結果：
1. 線性傳遞函數：多個狀態變量的幅值和相位，包括遠場SPL、音圈/無源輻射器的位移或速度、機械系統中的力、聲學系統中的體積速度等
2. 效率：聲輸出功率和電輸入功率之比。針對正弦信號可以得出頻率相關的效率；對于任意寬帶信號也可以確定出整體效率。
3. 電壓靈敏度：定義為輸入電壓Uref時，軸上參考距離Rref處的聲壓級SPL。對于有源系統來說，該參數能描述功放的峰值電壓要求。
4. 激勵信號相關的參數：包括各信號的1/3頻譜以及基于集總參數模型的狀態變量峰值/有效值等。
|
