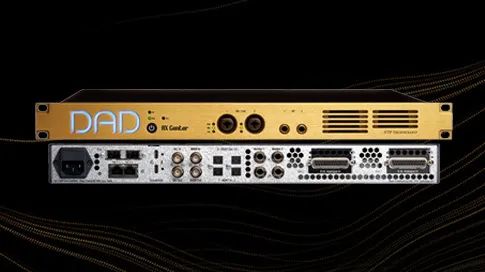

AX Center
我們將音質杰出的DAD封裝到了一個緊湊的機架中，然后增加了監聽控制和揚聲器處理功能。
AX Center誕生了，可放置在您的工作室里面，您的便攜式設備上或者甚至可放置在您的桌面上，都可以完美地發揮其作用。它是夢寐以求的音頻接口，將經典的DAD AD＆DA轉換器的傳奇音質與我們卓越的電容式麥克風前置放大器的透明度和音樂性相結合。
這一切都是為了真實地捕捉音源，并將其精確地傳輸至任何您可能使用的DAW中，以及將您的制作精確地呈現給您所希望、所設想和聽到的那樣。
在任何Thunderbolt音頻接口中都具有無與倫比的音質
經過驗證和信賴的PRO|MON監控控制，從單聲道到沉浸式立體聲
SPQ揚聲器處理：128個通道，總計1024個EQ頻段和獨立通道延遲
256個Thunderbolt通道和256個Dante通道
根據需要可擴展與可定制I/O，適應任何需求
即使沒有使用擴展卡，您仍然可以獲得那種超音樂性和讓人垂涎的音頻質量，這是全球許多知名音頻工程師和制作人所喜愛的轉換器和前置放大器。這些都可以輕松地在前面板上方便地使用。

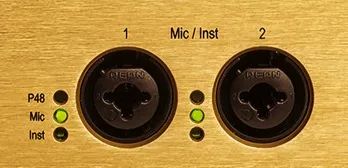

在前面板上很容易找到，您可以使用兩個XLR / 1/4”組合輸入，用于連接麥克風和樂器。
這是您的開箱即用A/D轉換器，它已經與前置放大器結合，到目前為止，這些前置放大器僅作為我們模擬輸入擴展卡的一部分（具有前置放大器許可證）提供。

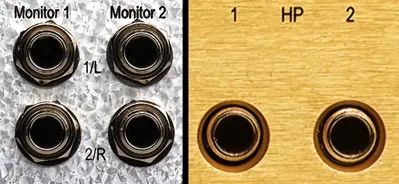

在后面板上，您將找到兩個開箱即用的D/A轉換器中的一個，因為您可以通過平衡插孔連接兩組工作室監視器的兩個立體聲輸出。我們支持大多數工作室，無論大小，都希望連接一對可供選擇的工作室監聽。
在正面，您可以通過兩個獨立的耳機輸出獲得另一個D/A轉換階段，非常適合聯合制作。
AX Center為您提供了2個通道的A/D轉換（帶前置放大器）和8個通道的D/A轉換。
可選的模擬擴展
在模擬領域，您可以通過兩個可用的擴展插槽向機架中添加更多的AD/DA轉換器。

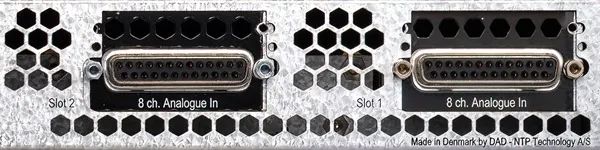

在本例中，安裝了兩個模擬輸入擴展卡，每個擴展卡有8個通道。
這些板卡可以是平衡線路信號，也可以激活前置放大器，這是一個單獨的許可證，如果您想根據需要升級一個或兩個板卡，您可以隨時申請。在一個AX Center單元中，您可以擁有多達18個帶DAD前置放大器和A/D轉換的輸入通道。
在這種配置下，AX Center將是小型錄音室的完美中心部件，或用于現場超高質量的定位多軌錄音。

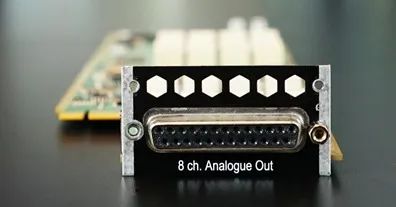

您還可以選擇安裝一個或兩個模擬輸出擴展卡，用于額外的8或16個具有原始DAD D/A轉換的平衡線路通道。
除了內置的4個輸出通道外，還安裝了一個8通道D/A卡，使其成為沉浸式杜比全景聲（Dolby Atmos）音樂制作的完美7.1.4解決方案，無與倫比的音質是很重要的，也是心靈和耳朵的真正愿望！
可選的數字?jǐn)U展
您還可以利用我們提供的數字?jǐn)U展卡中的一個或兩個擴展插槽，包括Dante、AES、雙MADI和雙SDI卡。
例如，AES卡可以為具有數字輸入選項的工作室監視器提供數字輸出，或者您可以使用它插入數字外設而無需額外的AD/DA轉換。

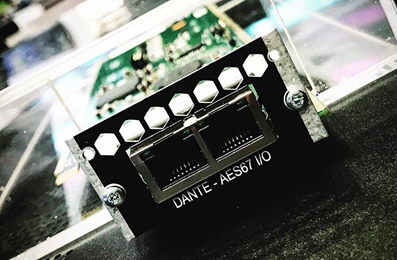

或者您可以添加帶有板載SRC的Dante通道。
最后，您有兩種不同的方法來擴展您的MADI信道數量，因為您既可以安裝我們的雙MADI擴展卡，也可以使用我們的SFP MADI模塊端口。
內置監聽控制

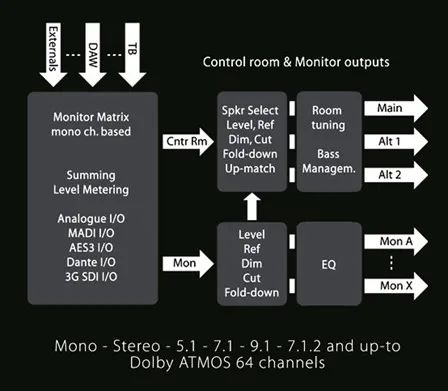

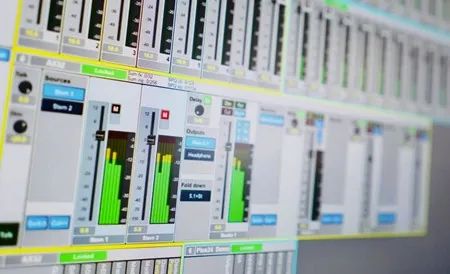

此外，AX中心還附帶了知名的PRO|MON監視器控制器（monitor controller），該控制器已被全球數千個音樂工作室和后期制作設施使用，在任何揚聲器配置上均可提供從單聲道到完整的64通道Dolby Atmos的靈活性，具有揚聲器處理、延遲和可配置的監視器組。
這只是一個久經考驗、值得信賴的監控解決方案，多年來一直在工作室中經受考驗。

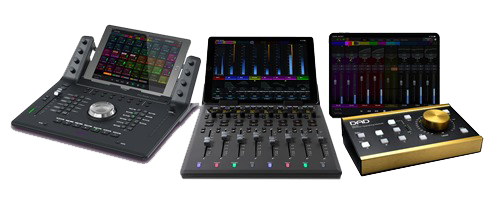

當然，PRO|MON可以通過我們的MOM硬件監聽控制器以及支持Eucon協議的控制臺面（如Avid的Dock和S1）以及免費的Avid Control應用程序進行遠程和手動控制。
您可以設置主音箱以及兩個備用工作室監聽器的聽音水平、降低音量和切斷音量，并對最多四組額外的揚聲器進行音量控制和切斷。
您可以定義每個揚聲器和監聽器的信號輸出配置，設置為您想要的任何格式：單聲道、立體聲、5.1、7.1、9.1.6和最多64個聲道的多聲道，以任何組合使用DAD接口上的任何音頻輸出。
用于監測的源可以從任何配置的信號源中選擇。然后，您可以在切換時路由到監聽器輸出，或者可以將更多的源相加到控制室揚聲器或監聽器輸出，提供Stem混音功能。
任何控制室的揚聲器和監聽器輸出都可以使用對講功能，并且對講功能也可以在任何輸出上激活切斷或降低音量。
您還可以在每個控制室揚聲器和監聽器輸出上應用Fold Down功能。Fold Down可以處理這些格式中的任何一種: 單聲道、立體聲、左中右、左中右低音、5.1、7.1 和 9.1.6 環繞格式，不僅源端，還有揚聲器和監聽器輸出端。
SPQ EQ濾波器處理

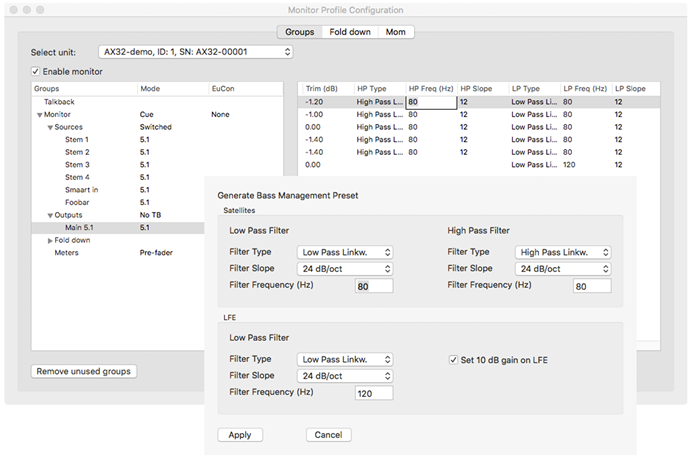

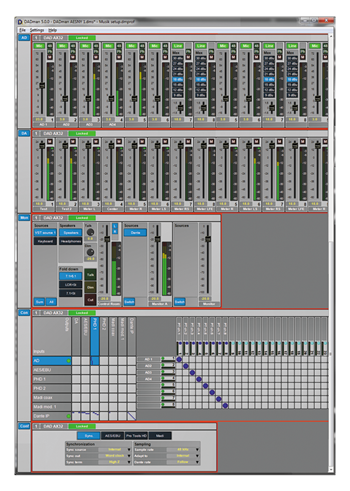

通過DADman控制軟件，SPQ功能可以配置為各種不同的濾波特征和通道布局，并由DADman中的PRO|MON監聽控制部分集成并易于管理。
SPQ支持所有系統采樣率，并會在采樣率變化時自動快速重新配置，具有獨立于采樣率的平等濾波器和延遲。延遲可以按每個聲道單獨設置，也可以通常為一整套揚聲器設置，以適應同步應用。
SPQ設置存儲在DADman中的Pro|Mon監聽配置文件中，揚聲器設置可以單獨從存儲的監聽配置文件中調用，以快速更改參數。揚聲器曲線和頻率響應的測量必須使用單獨的測量程序完成，因為這不是SPQ功能的一部分。
另外，重要的是，在DADman監聽配置文件中可以輕松保存和調用所有配置。
揚聲器返聽通道濾波器
參數均衡
低切
高切
低通Butterworth型
低通Linkwitz-Riley型
高通Butterworth型
高通Linkwitz-Riley型
低音管理濾波器
低通Butterworth型
低通Linkwitz-Riley型
高通Butterworth型
高通Linkwitz-Riley型
擁有眾多通道，一個充滿靈活性的世界。

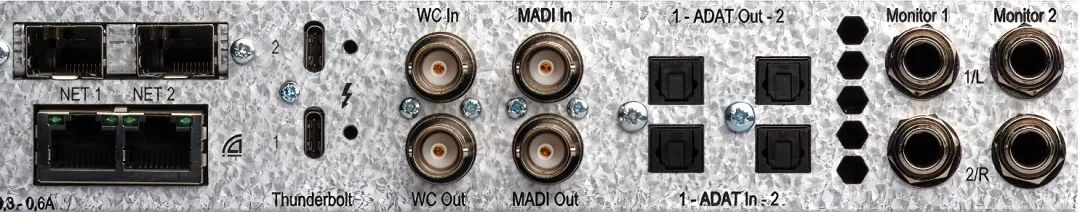

后面板上包含了豐富的連接功能，包括：Thunderbolt、Dante AoIP、MADI、ADAT、S/PDIF和Word Clock等。在完全擴展的情況下，您可以使AX Center達到令人驚嘆的984個輸入和輸出通道。
隨著AX Center的推出，我們很自豪地介紹了一款全球默認具備256個Dante IP音頻通道的緊湊型音頻接口。擴展能力無限，您可以根據需要添加任何Dante設備，無論是額外的A/D-D/A轉換器、麥克風前置放大器、耳機放大器、調音臺、揚聲器或者您能想象到的其它設備。
如果256個通道不足以滿足您的需求，您只需添加兩張我們的Dante擴展卡，它也支持采樣率轉換，這將為您的AX Center增加2x128個額外的Dante通道，總計512個通道！
在Thunderbolt方面，您還可以獲得一個龐大的256個Thunderbolt 3通道，幾乎具有無限的接口功能。它不僅支持大量通道，而且還擁有接近零延遲和32位浮點處理。
Core Audio驅動程序支持蘋果Silicon和英特爾硬件平臺，因此您可以獲得經得起未來考驗的解決方案。如果您更喜歡在Windows上工作，AX Center也帶有ASIO驅動程序。
由于macOS的Core Audio驅動程序可以在幾個不同的軟件應用程序之間共享，因此您的AX Center可以同時在Logic Pro、Ableton、Cubase和Nuendo之間共享。而且，由于有256個Thunderbolt通道，每個應用程序都會有足夠的通道可用。
擴展性極佳 DAD I/O選項卡
AX Center從包裝盒中拿出來就已經帶有Thunderbolt 3接口、2x8模擬接口、256通道Dante I/O、64通道MADI I/O和2xADAT/SPDIF。然而，如果這些還不足以滿足您的I/O需求，您也無需擔心！

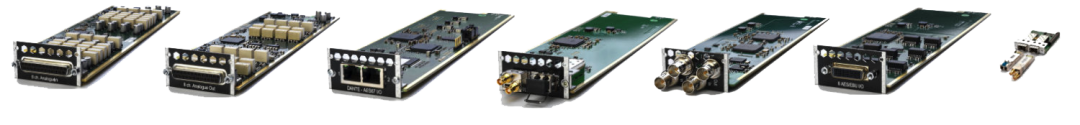

當您考慮向AX Center的兩個擴展插槽添加什么時，我們有以下I/O擴展卡可供選擇：
8通道平衡線路A/D
8通道平衡線路和麥克風前置放大器A/D
8通道平衡線路D/A
8通道AES
雙MADI（128通道）
Dante帶內置SRC（128通道）
雙SDI嵌入器/去嵌入器
此外，您還可以將2x64通道的MADI作為SFP模塊添加到基礎單元中。而且不會占用任何兩個可用擴展卡插槽的空間。
AX Center、AX32、AX64和NTP Penta 720和721s的擴展卡在產品之間完全可互換。
然而，未來為AX Center和AX64開發的擴展卡將不具備向后兼容性。
無限數字?jǐn)U展
結合以上所有的功能，AX Center可謂是一個緊湊型工作室的奇跡，確保您珍貴的音頻從模擬轉換為數字時完全真實表達，無縫路由和精密混合處理，并通過經典的D/A標準輸出到揚聲器，最終到達您的耳朵。
我們的目標是讓您相信從捕捉音源到最后的母帶處理，您都可以信任自己聽到的每一個音符。

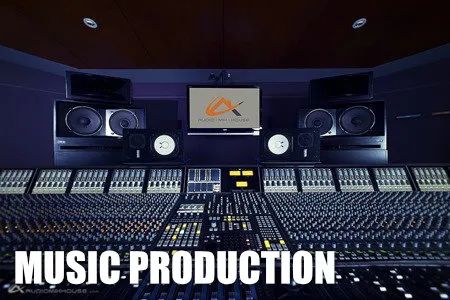

雖然這成為了音樂工作室制作的完美音頻接口，但AX Center可以對您幾乎能想得到的任何專業音頻應用進行配置和使用。

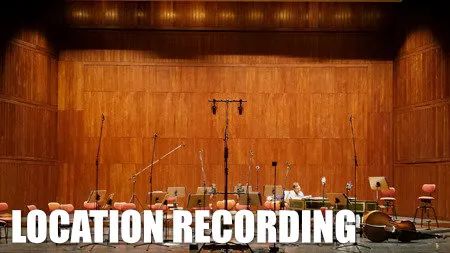

例如，一些音樂制作人和錄音工程師在遠程位置進行多軌錄音，然后將stem帶回工作室進行混音和母帶處理。因此，在同期錄音方面，AX Center也是現場和工作室的理想伴侶。
在這種情況下，I/O配置可能是18個模擬通道，具有清晰的DAD麥克風前置放大器和A/D轉換。

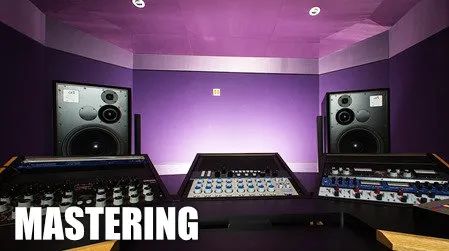

母帶處理是AX Center杰出的另一個領域。在這種情況下，安裝一個8通道的模擬輸入卡和一個8通道的模擬輸出卡非常適合插入模擬外接設備（如EQ和壓縮器）。
當然，在母帶處理中一個干凈的信號鏈至關重要，而使用我們的A/D和D/A將確保您可以相信您聽到的每一個細節和做出的每一個細微調整。

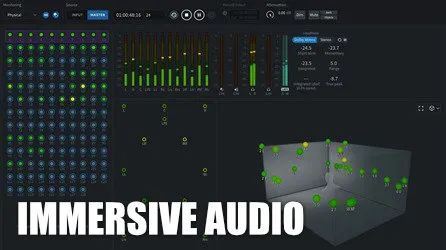

隨著杜比全景聲（Dolby Atmos）沉浸式音頻快速成為未來的主要音頻格式之一，AX Center已經準備好承擔沉浸式的項目和制作。無論是用于Dolby Atmos Music、流媒體（例如Apple Music），還是用于面向Netflix、YouTube、電視或電影的基于后期的制作。

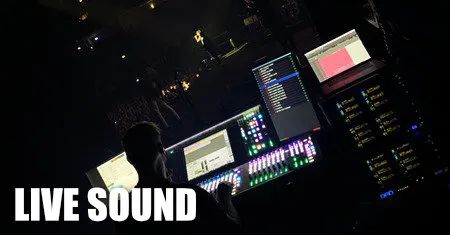

AX Center也可以在Live Sound中找到有意義的應用程序。例如，錄音、虛擬聲音檢查、插入外部效果處理器、路由等等。
由于它在同一個1RU盒子中提供了豐富的Dante和MADI連接性，如果需要，它可以輕松覆蓋這兩種常用的現場聲音格式。

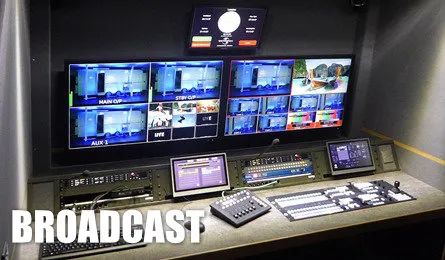

AX Center也可以用于OB轉播車使用。例如，作為多軌錄音設置的一部分。
或在任何其它需要在不同格式（AD/DA/DD）之間轉換音頻、靈活路由，并在總體上保持最高的聲音質量。
最終，我們的目標是通過AX Center為您提供一種解決方案，確保您從捕捉音源開始到聽眾最終收聽的產出都可以信賴。
技術概述
2個麥克風或樂器輸入通道
雙立體聲耳機輸出
雙立體聲監聽器輸出
A/D、D/A和D/D轉換器，采樣率從44.1到384kHz和DSD
最多984個輸入和輸出通道
路由器和監聽界面
Thunderbolt 3 I/O（256通道）
Dante AoIP I/O（256通道）
MADI I/O（64通道）
ADAT I/O（16通道）/SDIF（2通道）
兩個可選的多格式DAD I/O卡插槽
512x64通道 Pro|Mon混音和對講1024通道EQ處理
特點
Thunderbolt 3接口，具有256個48和96kHz雙向通道、128個192kHz通道和64個384kHz通道
主和擴展Thunderbolt 3端口均有15W電源輸出，這兩個Thunderbolt 3端口都可以作為主和擴展端口使用
macOS和Windows音頻驅動程序
BNC連接器上的MADI接口，具有48kHz的64個雙向通道、96kHz的32個通道、192kHz的16個通道和384kHz的8個通道
TosLink Light通道上的雙ADAT接口，具有16個48kHz雙向通道、8個96kHz通道和4個192kHz通道。也可配置為2信道S/PDIF輸入
通過以太網的DANTE AoIP接口，在48和96kHz時具有256個雙向通道，在192kHz時具有128個通道
可選的雙Madi模塊的模塊插槽，通過2個SFP（LC光纖或HD/BNC同軸）連接器，具有128個48kHz雙向通道、64個96kHz通道、32個192kHz通道和16個384kHz通道
有兩個卡槽可用于DAD I/O擴展卡
BNC連接器上的Word Clock I/O和Video Black and Burst輸入
128通道揚聲器處理，總計1024個濾波器和延遲
混音處理器64輸出/512輸入總線
內部路由器：4096x4096
32位浮點處理
macOS和Windows的DADman控制軟件，可通過以太網或Thunderbolt連接
可通過DADman將Pro|Mon監聽控制功能和Avid Eucon Enabled設備集成
19英寸機架單元1U高度
DADman 控制
Thunder|Core音頻接口通過DADman軟件進行控制。DADman可以通過以太網或Thunderbolt連接中的通信通道連接到Thunder|Core接口。
更多的單元可以通過Thunderbolt端口串連，每個單元都會出現在DADman控制軟件中。
使用以太網控制時，兩個RJ45連接器充當連接更多單元的交換機。Dante/AES67音頻也可以通過這兩個RJ45連接器傳遞。
Thunder|Core 近零延遲
DAD Thunder|Core技術提供了一個Thunderbolt 3連接，可在macOS或Windows計算機上的音頻應用程序和Thunder|Core音頻硬件之間進行連接。
該接口提供了快速的Thunderbolt 3/PCIe連接和數據傳輸，連接上的延遲僅為2采樣，數字接口總共為9采樣，其中包括單元內的EQ和混音處理。
通道容量高達256個音頻通道，在48kHz和96kHz下延遲為95微秒。音頻軟件應用程序的總往返延遲將取決于為應用程序設置的緩沖區大小。在96kHz下，如果緩沖區大小為32個樣本，則延遲為670微秒。
規格
兩個Thunderbolt 3端口均有15W電源輸出
44.1/48kHz下的256個雙向通道
88.2/96kHz下的256個通道
176.4/1992kHz下的128個通道
352.8/384kHz的64個通道
macOS的音頻驅動程序支持
核心音頻Thunder|Core音頻驅動程序
兼容Intel和Apple Silicon處理器，以及Big Sur macOS及更高版本
更多應用程序I/O控制連接的核心音頻聚合
DADman的控制連接
Windows的音頻驅動程序支持
Asio Thunder|Core音頻驅動程序
兼容Windows 10及更高版本
一個應用程序可以連接到Asio驅動程序
DADman的控制連接

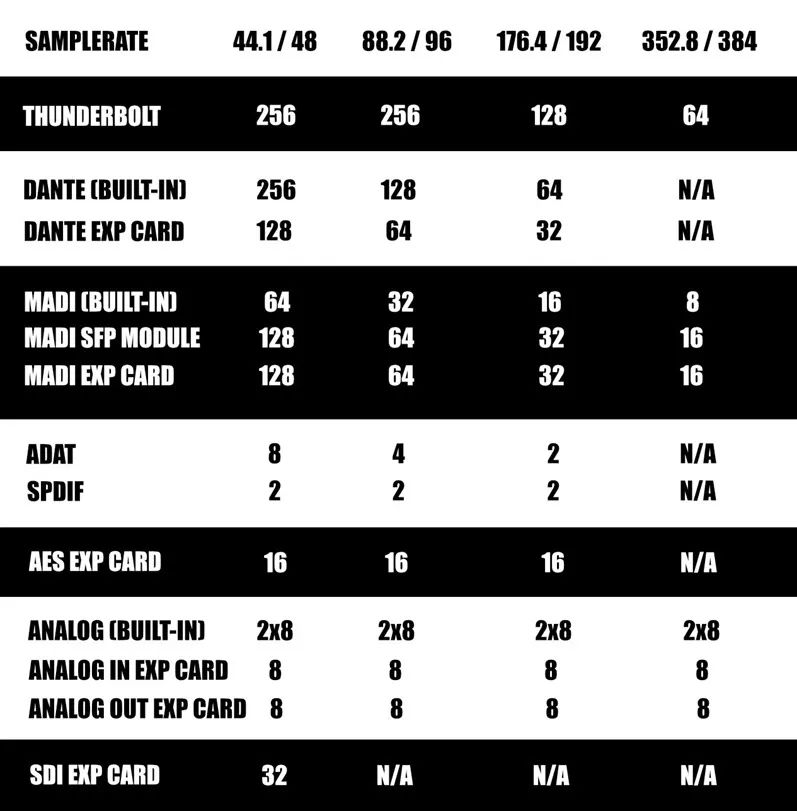

通道計數圖
