天地眾和（AVCONE）解決方案中控系統說明
 |
|
【音響網資訊】
三、中控系統說明
1、大會議室
會場存在多種受控設備，受控方式也有所不同。而且酒店會議廳不會局限于日常會議，在應用上有多種組合。這人力投入上必然也會增加。
硬件配置方案：
為了解決以上問題，我們為系統配置了一套中控系統（包含有無線觸屏與中控主機）。
會場存在三種電動設備，中控主機沒有220V強電控制接口，這里需要配置兩臺八路電源控制器以完成對電動設備的控制。
現場的長度在50米以上，如果觸屏離開會議室就會出現，會出現在機房內的接收器受到建筑結構遮擋后會出現有時無法控制的問題， 因此在設計之初，我們采取雙接收器設計，一臺用于控制室，一臺安裝于會場的角落以保證會議室全場均能使用。

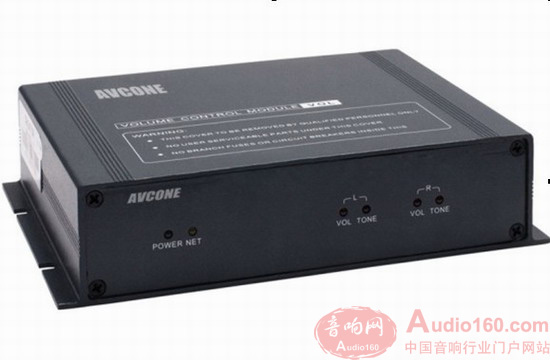

同時，音頻擴聲主輸出上設置了一臺音量控制器，用戶可以通過集控觸屏方便直接控制會場音量。
軟件編程實現：

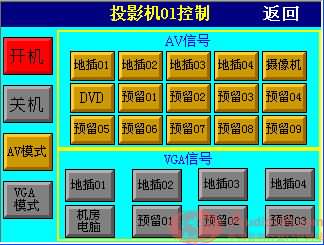

兩投影機，兩臺電動吊架，兩臺電動屏幕和兩臺液晶升降器，組成了兩套投影系統，編程上采用聯動設置，周邊的電動設備配合投影機的開關自動升降。在信號上，投影機的信號選擇與投影模式切換也采用聯動設置，用戶只需按一次信號選擇按鈕即可在切換信號的同時，完成投影機視頻與電腦模式間的切換。

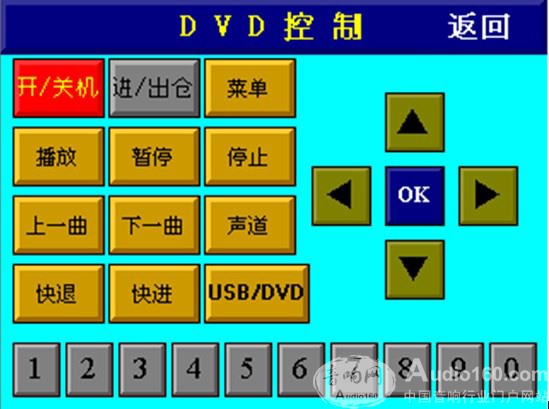

DVD信號源采用紅外控制，通過AVCONE中控系統的內置式紅外學習模塊，插上數椐線直接學習遙控器上的紅外代碼。將遙控器集成于中控之上，簡化系統控制。

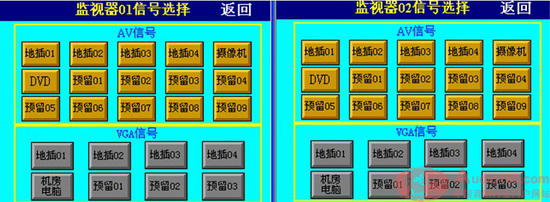

會場的AV矩陣為16進8出，VGA矩陣為8進8出。通過中控編程將端口表寫入觸屏，用戶不用去記各路矩陣的端口情況，直接選擇觸屏上的中文按鈕，直觀選擇所需要的信號各式。
另外在編程上我們簡化關機操作。用戶只需退出系統，就可以離開現場，中控系統會自動對會場所有設備進行關機和斷電操作。
2、宴會廳
會場存在多種受控設備，受控方式也有所不同。而且酒店會議廳不會局限于日常會議，在應用上有多種組合。這人力投入上必然也會增加。
硬件配置方案：
為了解決以上問題，我們為系統配置了一套中控系統（包含有無線觸屏與中控主機）。
會場存在三種電動設備，中控主機沒有220V強電控制接口，這里需要配置兩臺八路電源控制器以完成對電動設備的控制。
現場的長度在50米以上，如果觸屏離開宴會廳就會出現，會出現在機房內的接收器受到建筑結構遮擋后會出現有時無法控制的問題， 因此在設計之初，我們采取雙接收器設計，一臺用于控制室，一臺安裝于會場的角落以保證宴會廳全場均能使用。另外會場有時會用隔板分成兩到三個房間，當隔起來后三個小房間用一塊有線屏操作就略顯不足，我們在會場設置了三塊十六鍵墻上面板。其中一塊安裝于前場用于控制前場兩臺投影機。另外兩塊分別裝于后場的投影幕下方，分另用于控制投影機。
同時，音頻擴聲主輸出上設置了一臺音量控制器，用戶可以通過集控觸屏方便直接控制會場音量。
軟件編程實現：

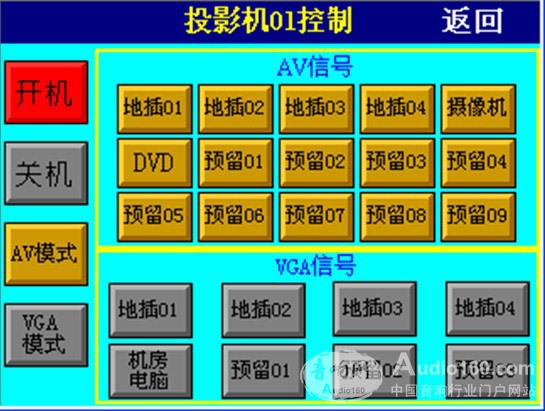

兩投影機，兩臺電動吊架，兩臺電動屏幕和兩臺液晶升降器，組成了兩套投影系統，編程上采用聯動設置，周邊的電動設備配合投影機的開關自動升降。在信號上，投影機的信號選擇與投影模式切換也采用聯動設置，用戶只需按一次信號選擇按鈕即可在切換信號的同時，完成投影機視頻與電腦模式間的切換。
DVD信號源采用紅外控制，通過AVCONE中控系統的內置式紅外學習模塊，插上數椐線直接學習遙控器上的紅外代碼。將遙控器集成于中控之上，簡化系統控制。

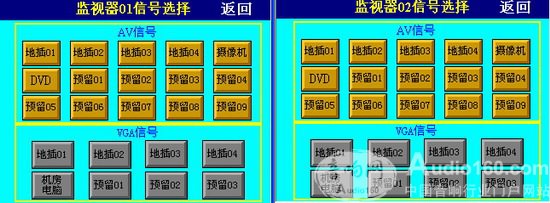

會場的AV矩陣為16進8出，VGA矩陣為8進8出。通過中控編程將端口表寫入觸屏，用戶不用去記各路矩陣的端口情況，直接選擇觸屏上的中文按鈕，直觀選擇所需要的信號各式。
另外在編程上我們簡化關機操作。用戶只需退出系統，就可以離開現場，中控系統會自動對會場所有設備進行關機和斷電操作。
