主要內容：
1、跳線盤的結構
2、焊接跳線盤的順序
3、跳線盤的全通、半同、不同的對信號流向的影響
4、跳線盤的焊接工藝

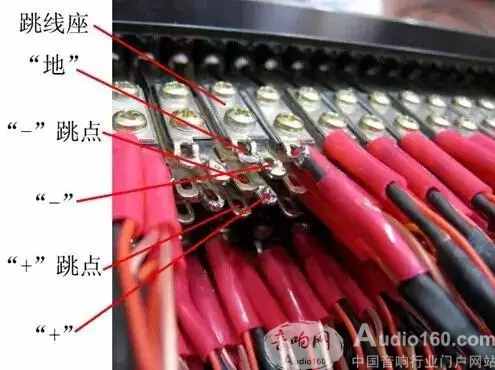

跳線盤有上下兩排孔，當面對跳線盤的背面，最頂端的焊點是“地”的那一排定義為上排。常用的跳線盤有48孔和96孔兩種。如下圖所示，每排孔有96個座，每個座有5個焊點。
“+”連接線材的 “+”線
“+”跳點連接另一排對應的跳線座的“+”或“+”跳點，連接“+”或“+”跳點取決于半通或全通的連接方法。
“-”連接線材的“-”線
“-”跳點連接另一排對應的跳線座的“-”或“-”跳點，連接“-”或“-”跳點取決于半通或全通的連接方法。
“地”連接線材的“地”線

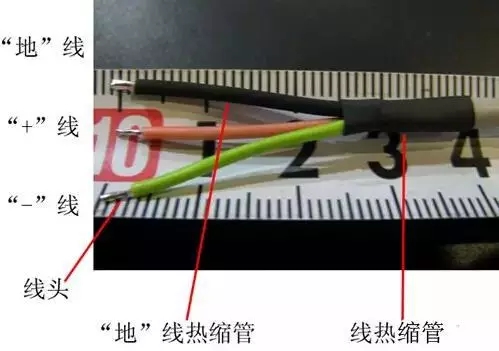

連接到跳線盤的連接線要求
“+”“-”“地”的線頭長度是4mm，要上錫。
“地”線熱縮管的長度是26mm。
“+”“-”“地”線套上線材熱縮管后裸露的長度是26mm，剝線時留30mm。
線材熱縮管的長度是15mm，在剝線前穿入線材，包住5mm裸露的線材。（如下圖所示）

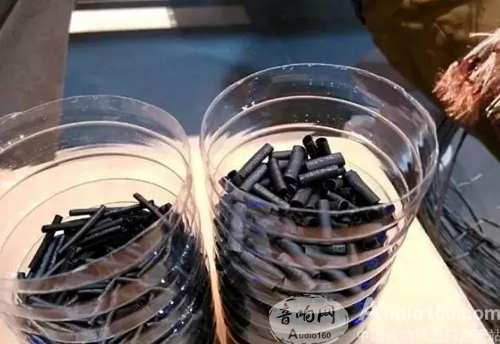

跳線盤焊接點套管的要求
套管并不是熱縮管，有彈性，剛好能套住焊點，長度是15mm.

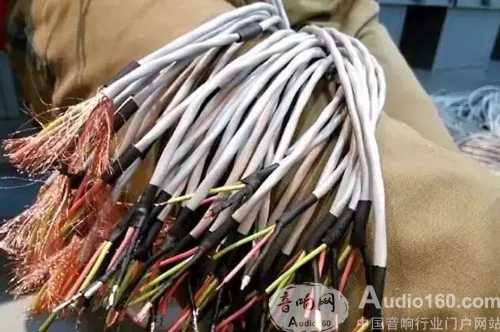

跳線盤之間的環線的長度是100mm，線頭長度是4mm，要上錫。
環線使用mogami3159或mogami2944的“+”線和“-”線做環線
Mogami3159 紅色環線接跳線盤“+”焊點，綠色環線接“-”和“地”焊點
Mogami2944 紅色環線接跳線盤“+”焊點，透明環線接“-”和“地”焊點
跳線盤焊接的順序
全通、半通、不通對信號流向的影響
跳線的上排孔跟下排孔的關系是全通時：
跳線插上排跳線孔時，下排的信號斷開，跳線插下排跳線孔時，上排的信號斷開。
上排的“地”線與“地”環線的一端焊接在上排跳線座的“地”
下排的“地”線與“地”環線的一端焊接在上排跳線座的“地”
“+”環線連接上下排跳線座的“+”跳點
“-”環線連接上下排跳線座的“-”跳點
跳線的上排孔跟下排孔的關系是半通時：
跳線插上排跳線孔時，下排的信號不斷，跳線插下排跳線孔時，上排的信號斷開。

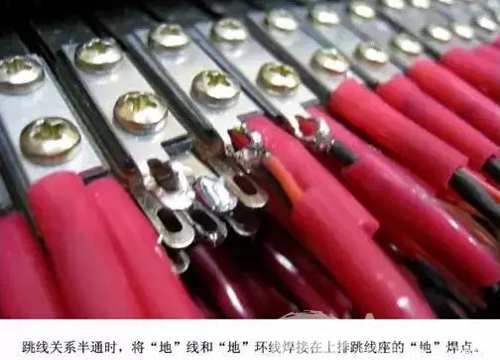

上排的“地”線與“地”環線的一端焊接在上排跳線座的“地”
下排的“地”線與“地”環線的一端焊接在上排跳線座的“地”

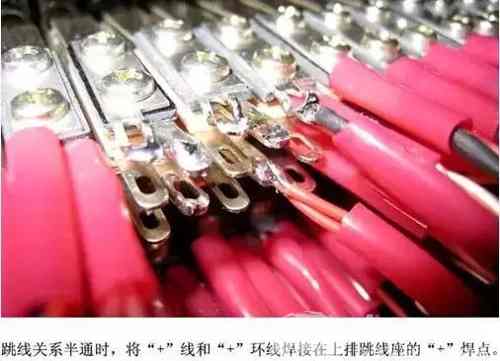

上排的“+”線與“+”環線的一端連接在上排跳線座的“+”
下排的“+”環線的一端連接在下排跳線座的“+”跳點
上排的“-”線與“-”環線的一端連接在上排跳線座的“-”
下排的“-”環線的一端連接在下排跳線座的“-”跳點

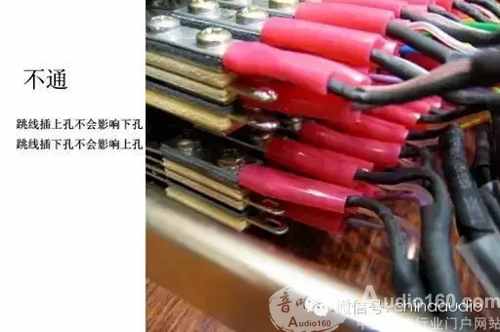

跳線的上排孔跟下排孔的關系是不通時：
跳線盤插上孔不會影響下孔的信號，插下孔時不會影響上孔的信號。
上下排之間沒有環線。

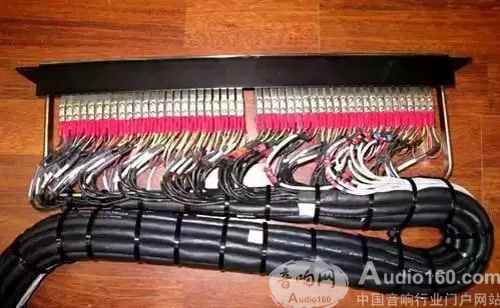

跳線盤焊完好，按上圖的方法將線理順，扎好。

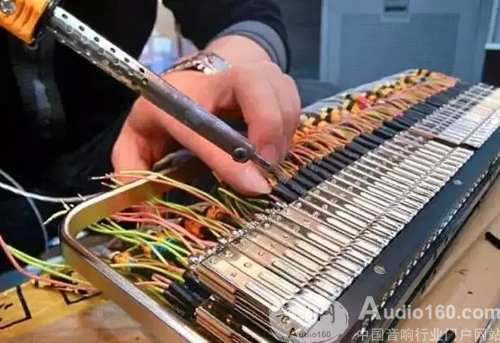

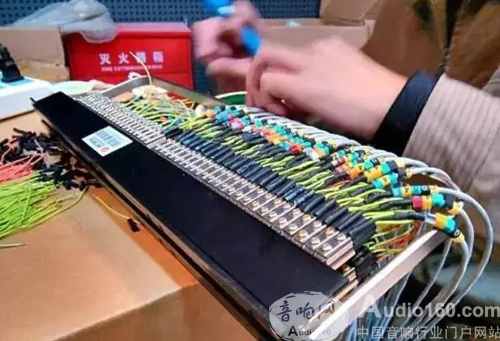

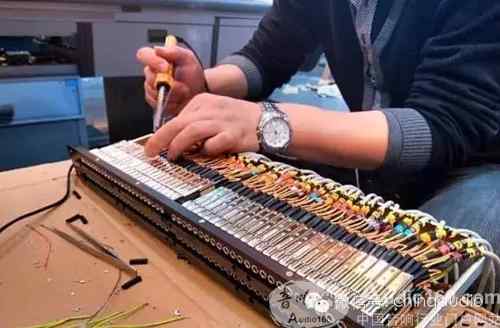

在電視臺施工現場記錄的焊接工藝
|
