系統概述
自iPhone7取消傳統的3.5mm耳機孔后，國內手機廠商開始陸續取消耳機孔，耳機/充電接口二合一已成大勢所趨。Type-C接口因其傳輸速度，正反盲插，多功能等特點被大量采用，應用而生的Type-C耳機，Type-C耳機轉接線種類繁多，其音頻指標成為了重點考察對象。
數字Type-C音頻自動測試系統采用我司自主研發的高性能兩通道音頻分析儀A2，配合我司二次開發的電性能自動控制測試軟件ABTEC-9800S，以及相關測試治具，實現數字Type-C耳機PCBA以及Type-C轉3.5mm轉接線的電性能自動化測試。
測試項目
Downlink：輸出電平/功率
頻率響應
信噪比
失真度
分離度
通道平衡度
Uplink： MIC靈敏度
頻率響應
失真度
信噪比
Current： Idle current
Work current

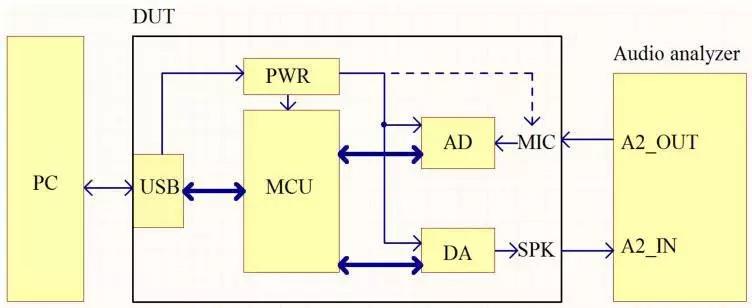

測試原理圖

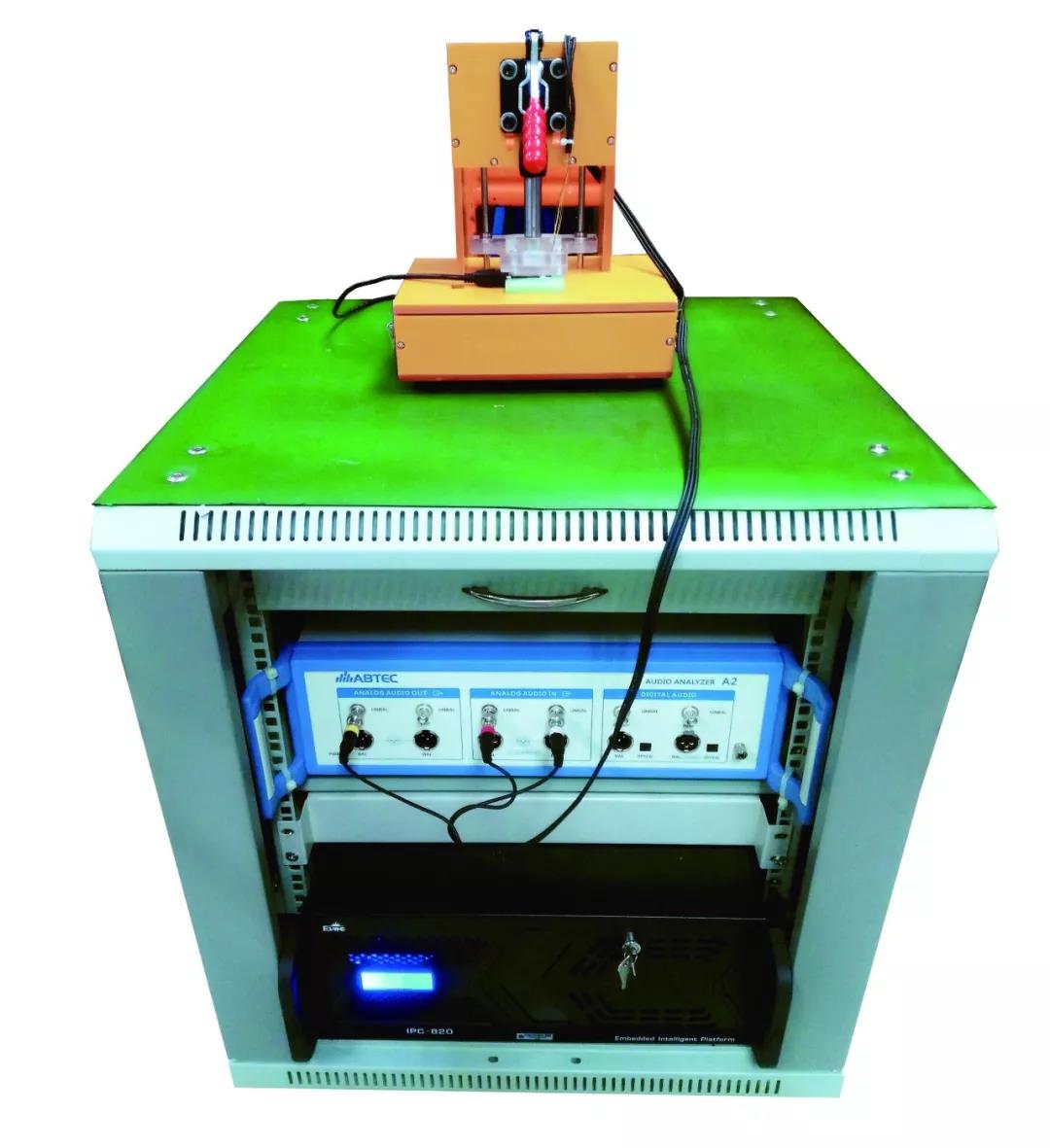

硬件系統框圖
治具支持Type-C工作電壓分別為3.3V和5V，可供選擇。

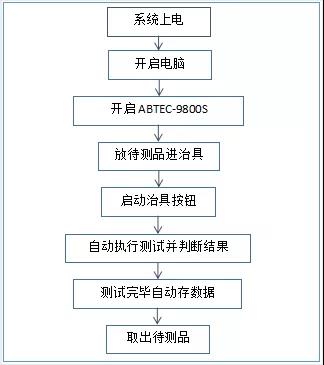

測試流程
軟件功能特點
測試界面簡單友好，易操作，可靈活調度；
自動判斷PASS/FAIL；
測試參數可自行設置；
具有統計功能（每小時良率統計&批次良率統計）；
數據導出功能（測試數據能導入客戶生產系統）；
支持多種數據文檔存取（依據客戶要求存儲：自動識別產品SN并存儲）；
測試C/T約15s；

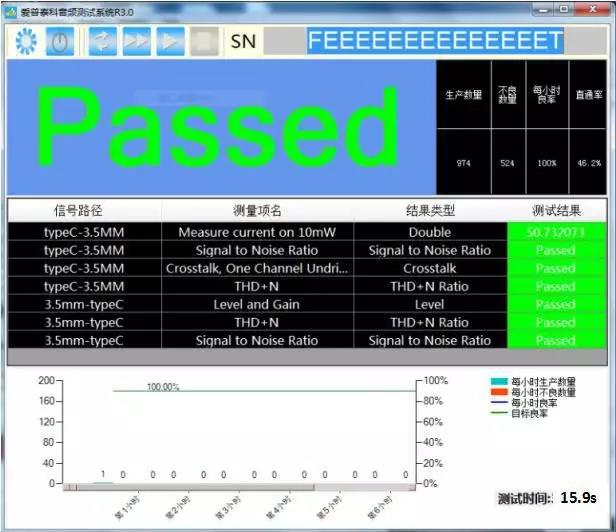

測試軟件界面
|
