2020年注定是不平凡的一年，人們的生活節奏都被打亂了，很多安排好的事情都無法按計劃進行，我們每天都生活在擔憂中，娛樂活動也都無法舉行。在近期幾個月國內疫情得到了有效的控制，大家的生活陸續回到了正軌。

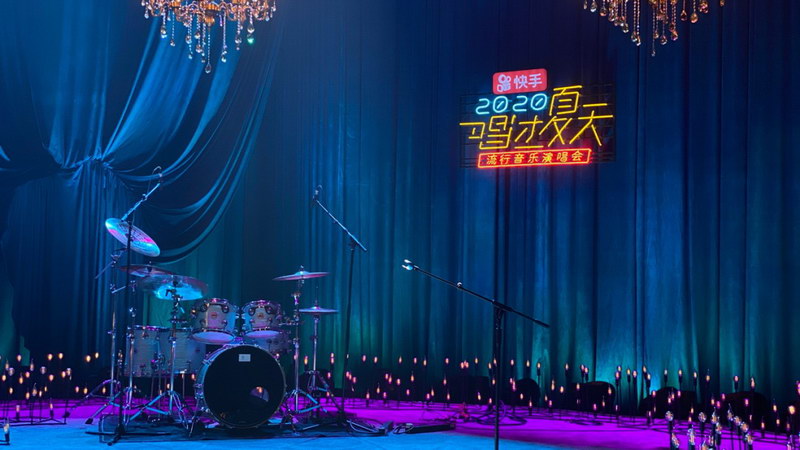

七天現場直播，七場現場真唱！由中央廣播電視總臺文藝節目中心推出的《唱過夏天——2020流行音樂大型演唱會》在CCTV-3、 CCTV-15、央廣音樂之聲、央視頻、央視網、快手等平臺驚艷推出，為大家?guī)硐娜找魳肥⒀纾梢宰層^眾們坐在家里，重燃了對美好生活的熱情。
節目通過全新視聽模式，橫向打通電視端、廣播端、新媒體三端，線上線下加大小屏結合的方式，一經開播就備受矚目，口碑也隨著節目的持續播出而越來越高。不少網友直呼過癮稱 “時長根本不夠看”。這檔節目沒有主持人，純享音樂、沉浸體驗，堅持直播+真唱的模式，背后則是央視音頻部小伙伴們的汗水和努力……
因為這套音頻制作系統就是剛剛通過廣電總局測試驗收的央視第一套“真正”全IP播出系統的一部分，與之前的其他IP化系統不同，這個系統內的音頻與視頻信號交互完全是通過ST2110-30協議的組播流完成，沒有任何傳統基帶連接，全系統符合ST2022-7的應急冗余要求，系統時鐘采用ST 2059 PTP V2。除了音箱和話筒的連接，系統中看不到傳統的卡農頭、BNC頭和加解嵌器，看到的只有網線、光纖和交換機。整套系統還支持三維立體聲的制作，是為了2020東京奧運會量身打造的EFP流動播出IP系統。

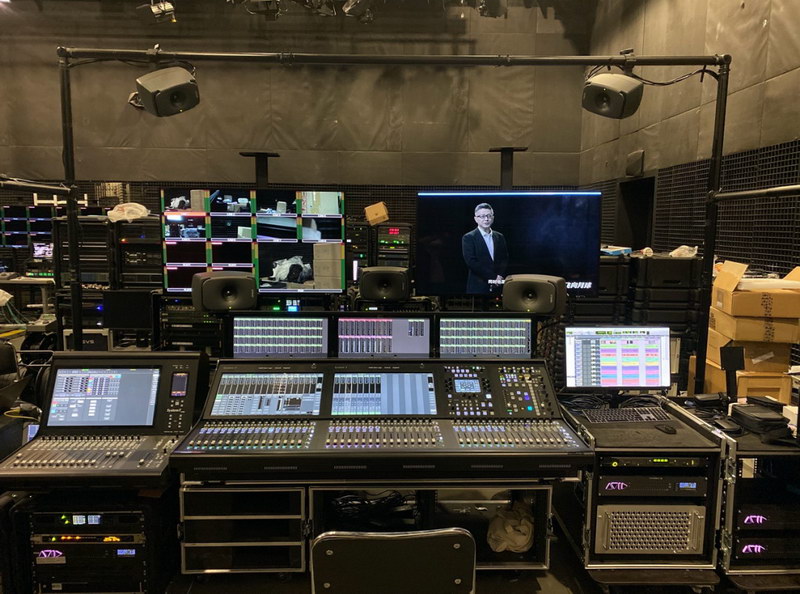

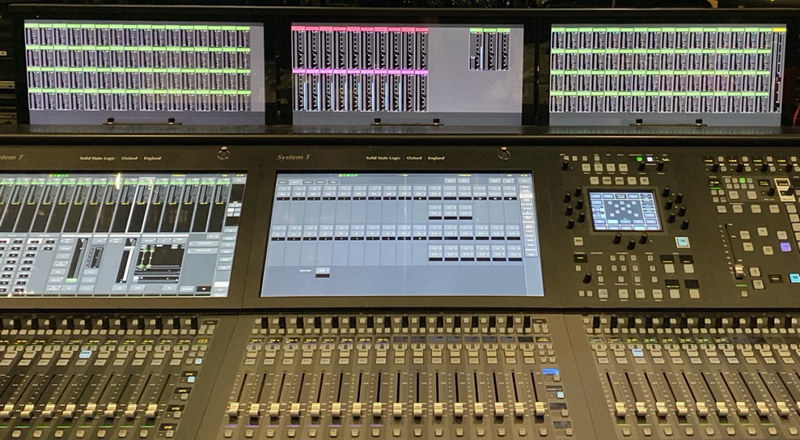

核心音頻系統是由Solid State Logic SystemT S500調音臺組成的Dante網絡，其配備的Tempest T80主機可以同時處理800路通道，接駁多達1024路的網絡音頻信號，今后可以隨時擴展到3072路。備份調音臺是S300，以及T25處理主機。舞臺及遠端接口全部是Solid State Logic最新一代網絡化Network I/O 接口箱，周邊也全部都是Dante家族的設備，例如：Avid ProTools多軌工作站使用MTRX接口，上面就有Dante接口卡，RTW三維聲相位表也是Dante版本，TSL機架式監聽也增加了Dante擴展卡等等。

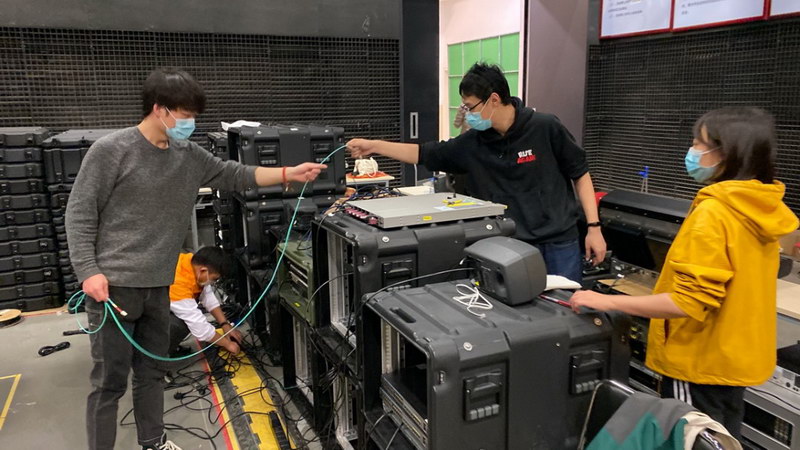

由于疫情的關系，系統集成延后到3月份才逐步開始。音頻部制作一科的同志們，又要注意防護，又要抓緊時間，克服很多困難，堅持每天到臺，配合我們的技術人員一起安裝調試。臺里技術中心也把E08演播室整個清空，作為一個臨時測試場，提供音頻和視頻的技術部門進行試運行。
物理連接上比較傳統，確實簡化了很多，所有設備都連接到交換機，就幾乎是完成了所有的線纜連接。不過，對于一套IP系統，這其實才剛剛開始，大量的調試工作需要您從此進入交換機的世界了。
華為CE6865-48S8CQ-EI作為核心交換機，共有主備2臺。華為的S5720-28X-SI-AC作為匯聚交換機，分布在音控室和遠端接口箱內，每個接口箱里有主備2臺，共有4個遠端接口箱。各個監測服務器，用于監測整個網絡的運行狀況，包括交換機端口情況、網絡實時連接狀態、組播流的收拉狀況等等，能提供給用戶一個可視化的界面。
Audinate DDM服務器，用于網絡的域管理，以及ST2110流的管理。通過它，我們可以識別和發現視頻送過來的ST2110音頻流，我們也可以把網絡內的所有Dante設備進行加密管理，增加安全性，不同權限的工程師，可以看到不同級別的菜單，便于我們今后在更大系統內的維護。Dante Controller可以創建ST2110音頻流，把PGM信號推送給視頻網絡。

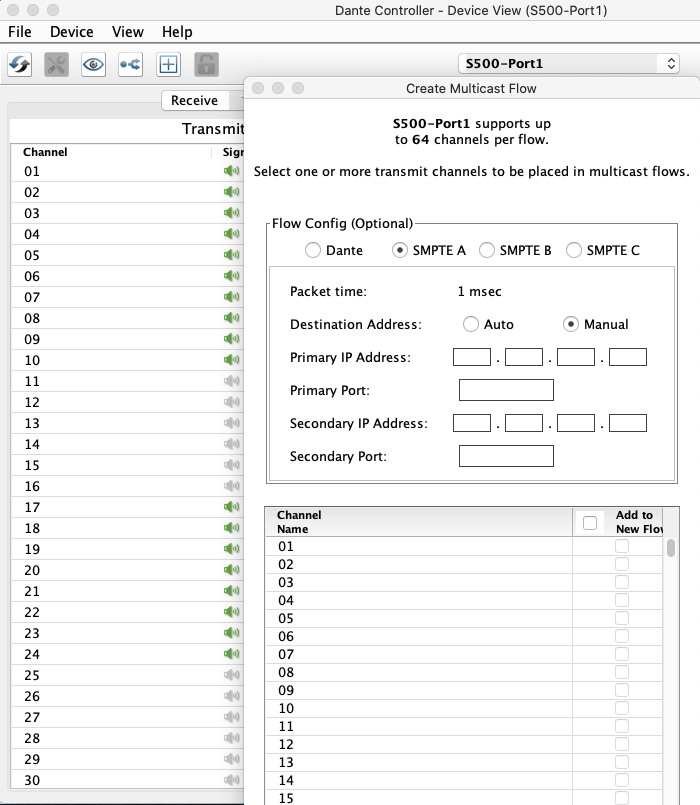

上圖就是創建ST2110音頻流的窗口，我們只需要輸入提前規劃好的組播流儲備的地址，選擇自己所需要的格式，再選定相應設備的發送端口，即可輕松創建完成。

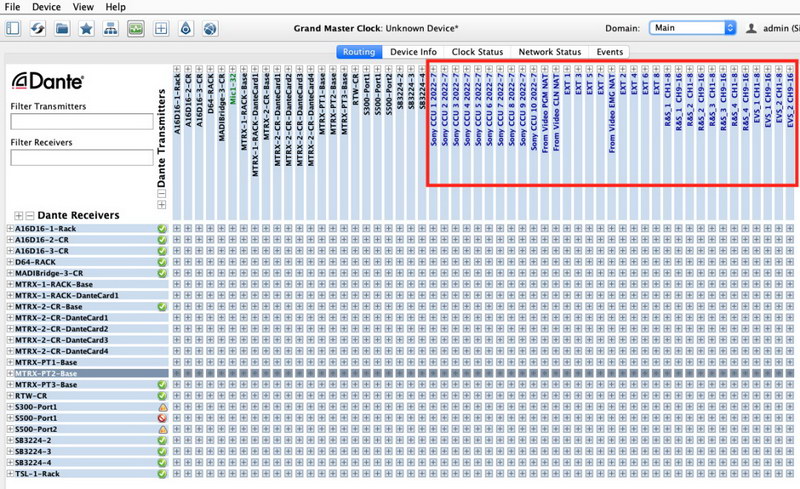

然后您可以在Dante Controller內看到相應的ST2110流，顯示為藍色，就是下圖中用紅色方框選中的部分。此時我們可以方便的對ST2110流進行路由操作。或者直接在調音臺的Routing頁面直接路由，更加快捷。
通過上面簡短的描述，大家已經可以對我們這套Dante系統，如何兼容ST2110的使用情況有了初步的了解。現在，還是讓我們回到《唱過夏天》的現場，感受下一個實際的綜藝節目，對音頻系統都帶來了哪些創作上的要求。

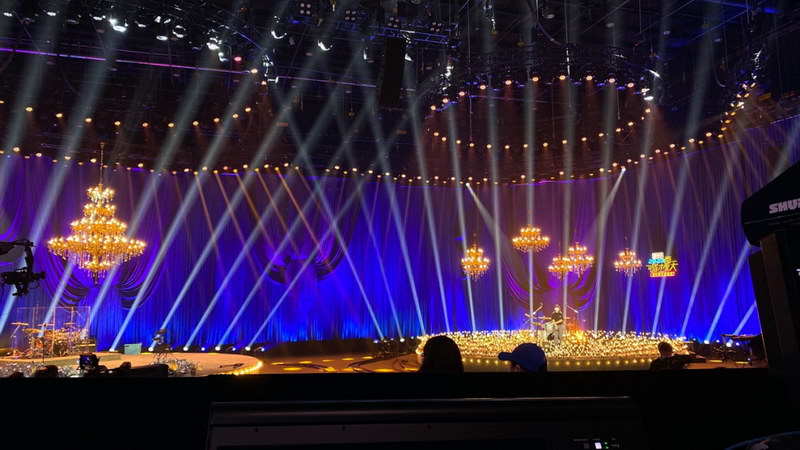

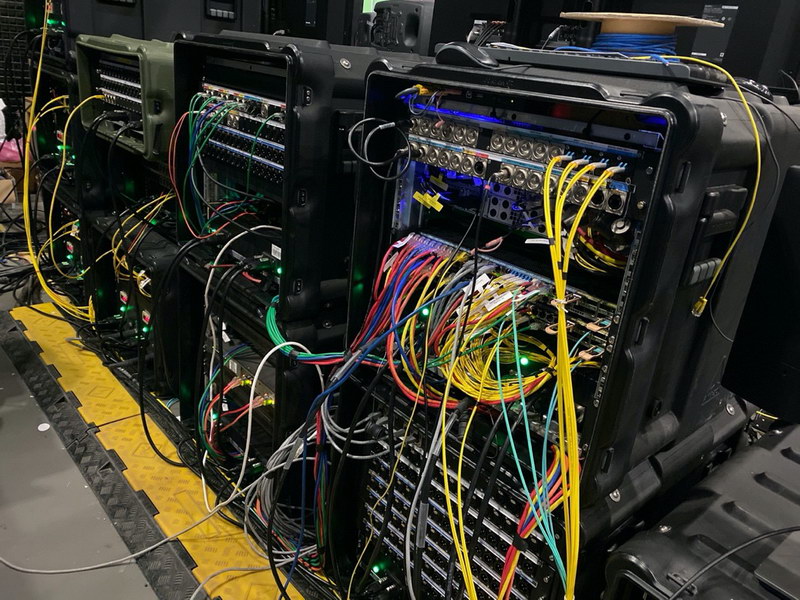

首先這個節目是AB兩個舞臺，接口箱的分布更為分散。樂隊多種多樣，有的在舞臺上還自帶小調音臺、DJ臺或者各種播放器，那么Dante系統可以更好的應對這些多樣的變化，我們的話放接口箱上都有交換機，隨時可以接入Dante設備或者樂手電腦的DVS虛擬聲卡，更好的避免接地噪聲，這些都是傳統系統不具備的靈活性。傳統系統和Dante網絡化系統，調音臺到接口箱之間都會有光纖，雖然感覺在布線上沒有什么變化，但是光纖里面所承載的信號，是傳統系統所不具備的，Dante網絡化系統能給您帶來更多的可能性，這1Gb的帶寬可以讓您跑512CH的信號，所以盡管放馬過來！

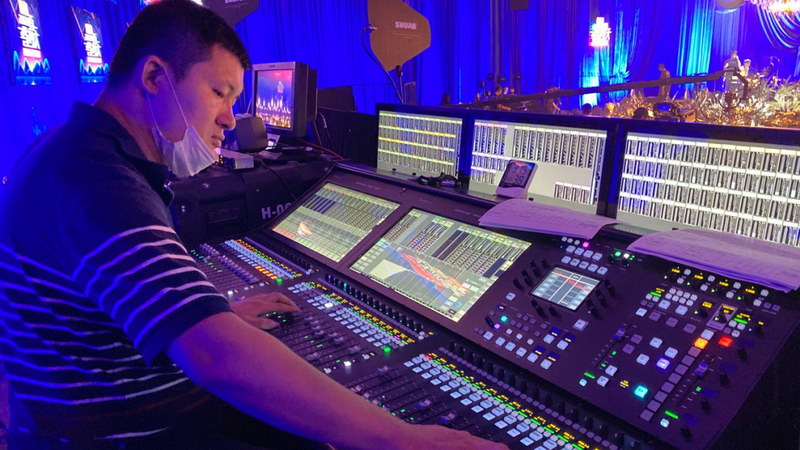

另外，正如文章開頭，節目組宣傳海報上的口號：返璞歸真，還音樂以本真！這是整個節目定的調性。那么還原其音樂性是首當其沖的，為此節目組連主持人都不要，完全是演唱會和音樂節的形式，樂隊一個接一個的上臺。Solid State Logic SystemT 的首秀能夠參與這次節目直播，也是調音師不二的選擇，大家知道Solid State Logic自70年代起，就占據了音樂調音臺的半壁江山，我們聽到的大部分唱片都是Solid State Logic調音臺錄制的，這檔以音樂為主打的節目，使用Solid State Logic調音臺是再合適不過了。

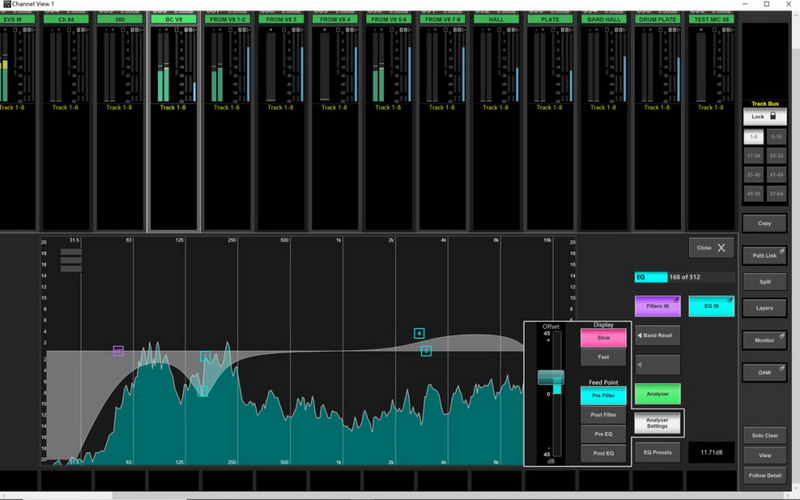

這種優勢除了體現在其話放的自然和通透之外，還有更多的為混音所做的設計細節，例如：壓縮的工作特性、EQ曲線的音樂性，這些參數在某些程度上幫助了混音師，給他們一個正確的起點和調整范圍，從而增加他們在現場的信心以及加快工作效率。您現在還可以在調整EQ的時候，實時疊加上頻譜分析儀，可以觀察這個通道路的頻率情況，讓您更快速有效的調整均衡。

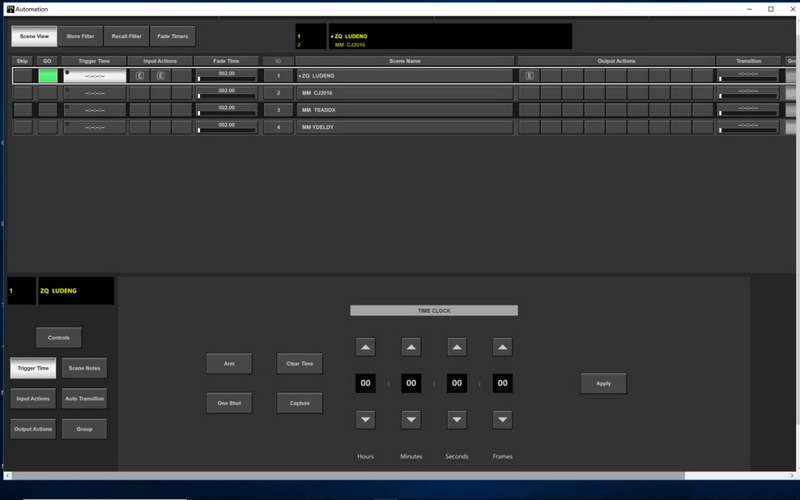

還有一個非常適合音樂類直播節目的功能，就是SystemT的快照功能，在它的菜單內，采用的是Automation自動化這個名字，而不是廣泛的Snapshot快照這個詞。因為它確實已經把功能拓展的很寬泛，接近一種自動化混音的效果，不局限于通道參數的記錄和調用。首先這個Automation可以被多種外部信號觸發，例如：LTC、Ember+、GPIO等，可能一臺EVS的播放也可以觸發它。可以被自己內部的任意動作觸發，用戶還可以設置快捷鍵去激發。然后它在被啟動的時候，還可以再觸發下一級的新動作，例如：可能告知AR特效啟動，或者燈光系統的場景啟用等等。對于復雜的現場制作，多系統各工種同步聯動，是很有必要的。
在《唱過夏天》這個節目里，由于每天頻繁換樂隊和歌手，那么調音師必須依賴這個Automation功能來快速切換場景。而且，您這個快照系統是否好用，往往體現在能否快速且細致的修改。SystemT可以允許您精確到每一首歌、每一個通道上的任何一個參數，是否存儲、是否調用。對一首歌的修改不能影響其它已經存好的快照，或者有時候反過來，要對已經存好的多個快照分組管理，這些要求都可以實現。
Solid State Logic System T
調音臺其它特色功能
對三維聲的支持
調音臺支持多種輸入信號格式，除了常規的單聲道、立體聲和5.1，還能建立5.1.4母線以及5.1.4輸入通道。
最高可以支持到7.1.4，并提供4.0.4這樣的特殊功能母線，方便制作環境音效。

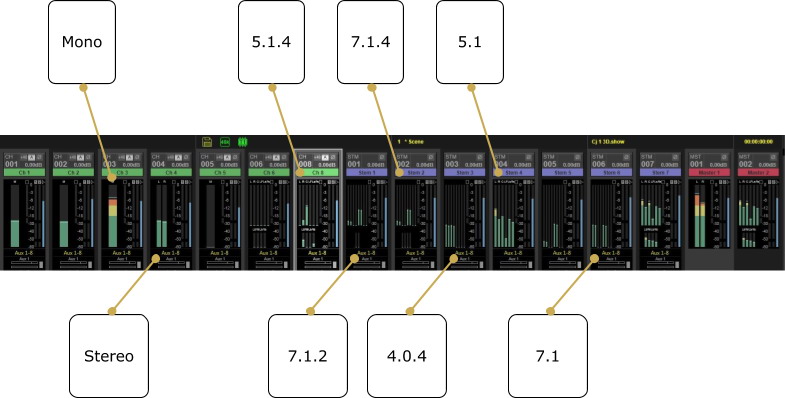

多聲道表橋顯示，無論什么格式的輸入信號，都可以監測他們的通路電平。

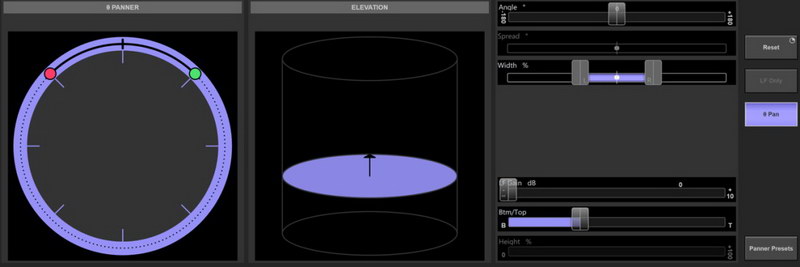

5.1.4聲像的控制可以通過多種可視化Panner來實現。
5.1.4的監聽控制，可以對每個聲道的音箱進行Solo或者Mute的操作，方便混音。

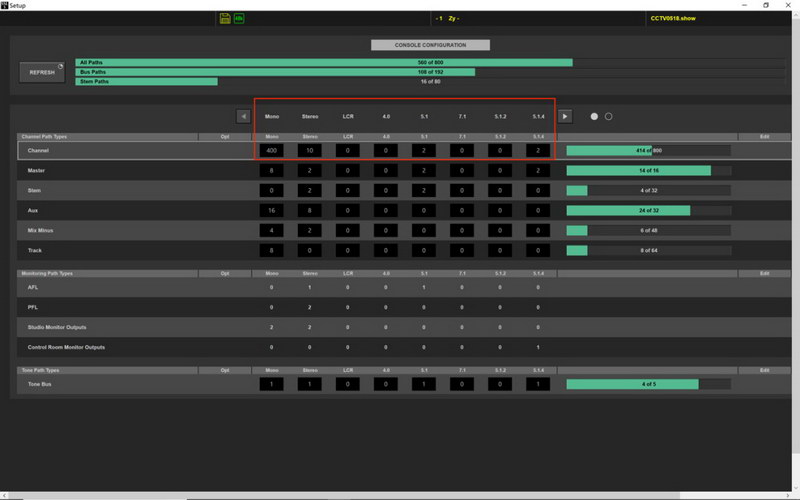

隨時更改調音臺母線結構，
以及重新分配DSP資源，不中斷播出
很多數字調音臺的DSP資源分配有限制，往往是設定好一個母線架構和通道格式，就無法輕易更改了，如果遇到節目需求，需要臨時增加通路或者變更母線結構，就需要中斷聲音、停下彩排，重新分配資源后，才可以繼續工作，甚至有的需要重新建立Project文件，之前所做的工作場景還要導入導出。
SystemT可以讓您不用再為資源分配而煩惱，您可以隨時建立新的通道，或者修改已經建立的通道格式，增加新的母線等等，而且聲音不會中斷，不影響彩排進度。現代的節目制作，現場千變?nèi)f化，絕對會不斷的做出修改，所以這個功能真的是拯救了很多調音師。
臺面遠程控制、離線編輯

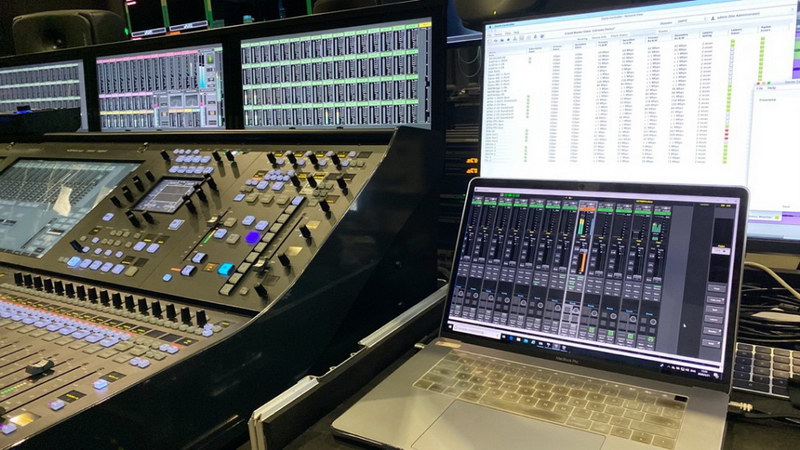

T-Solsa軟件可以將任意一臺PC機連接至System T臺面，成為臺面的軟件擴展或者遠程遙控，可以實時參與直播混音，也可以做離線Show File編輯。
臺面操作權限控制
可以給臺面設置幾種不同的登錄權限，例如：管理員可以進入所有設置菜單，但是操作人員只能做一般的混音操作，但無法進入深層設置菜單，也可以全部臺面上鎖。
多臺面互為備份和擴展
如果系統中有第二張控制臺面，那么這個臺面可以作為備份的臺面，隨時接管正在工作的Tempest主機。例如：在央視的EFP系統中，備份S300調音臺，就可以作為S500調音臺的備份臺面，然而S500臺面故障，S300可以接管，仍然用兩臺T80主機工作，不影響處理能力。S300還可以作為S500的擴展臺面，增加混音通道推子，方便雙人操作。
可在臺面上直接管理不同設備之間的路由
Dante最大的優勢就是自身協議的易用性，可以做到不同廠家設備之間的互相發現和控制。調音臺的路由可以管理網絡上的任意一臺設備，例如可以將Avid ProTools的輸出路由給RTW表頭，信號不必經過調音臺。
另外，最新版V3軟件可以看到網絡內的ST2110組播流，并直接路由到I/O卡，這個是其他廠家不具備的功能，是對ST2110最佳融合的體現。
Query母線反查功能
可以利用此功能，快速查詢都有哪些輸入通道分配到該母線，也可以查詢某個輸入通道都送到了哪些母線，并展現在臺面上，操作人員可以快速調整發送量。
雙操作員模式
雙人工作模式，可以分離出兩組不同的監聽母線，每個操作員擁有自己的監聽母線及PFL。
臺面KVM切換

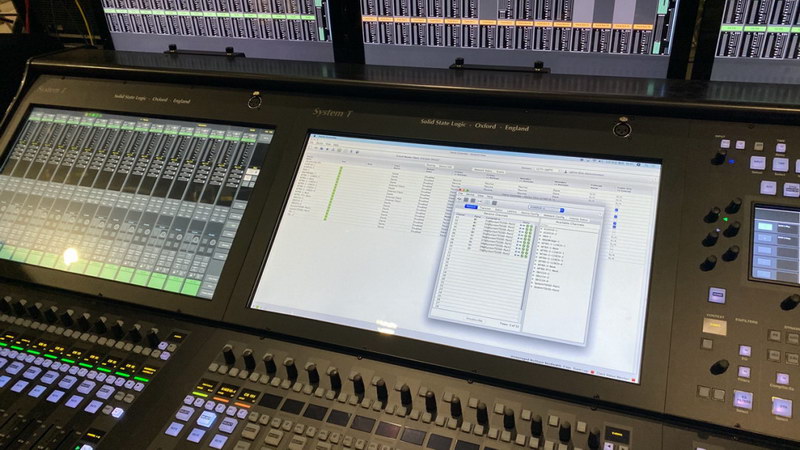

臺面上的兩個觸摸屏可以切換為外部的視頻輸入信號，臺面后面提供三組HDMI和USB外來信號源輸入，操作人員可以查看其它控制電腦，而不用離開調音位。下圖就是我們把Dante Controller的顯示界面，接入了臺面上的大屏幕。

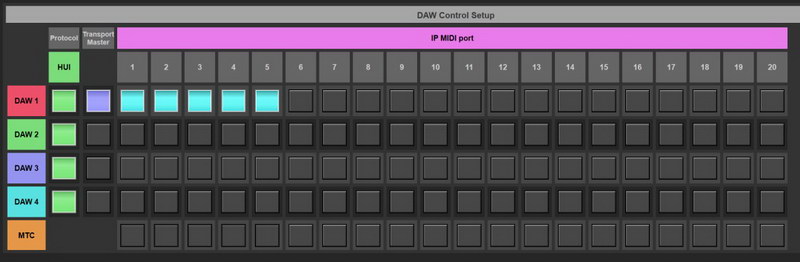

ProTools等工作站控制臺面
支持最多4組外部工作站控制，例如：推子、走帶控制、自動化、編輯狀態等等。System T 可以快速轉換為DAW控制器。直播時，可以讓部分推子成為工作站控制。方便復雜綜藝節目的制作。也可以快速轉換為后期制作調音臺。

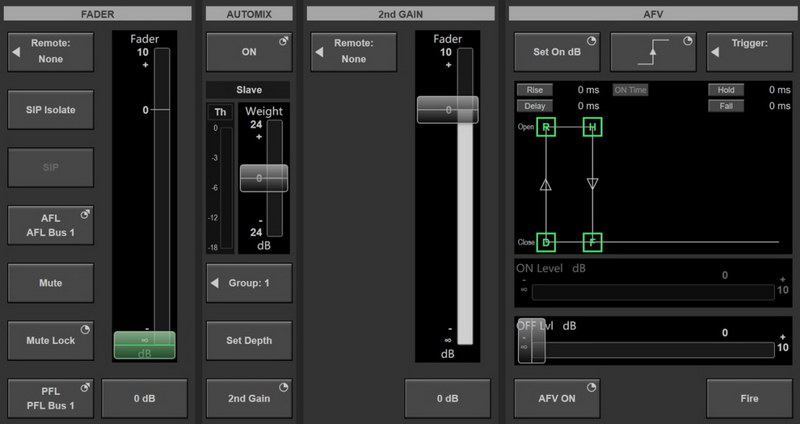

輸入通道的AutoMix
支持從單聲道至多聲道的AutoMix，最多可以同時處理400個路徑。可以分成8個不同的組，分別處理，并且組和組之間還有權重關系。

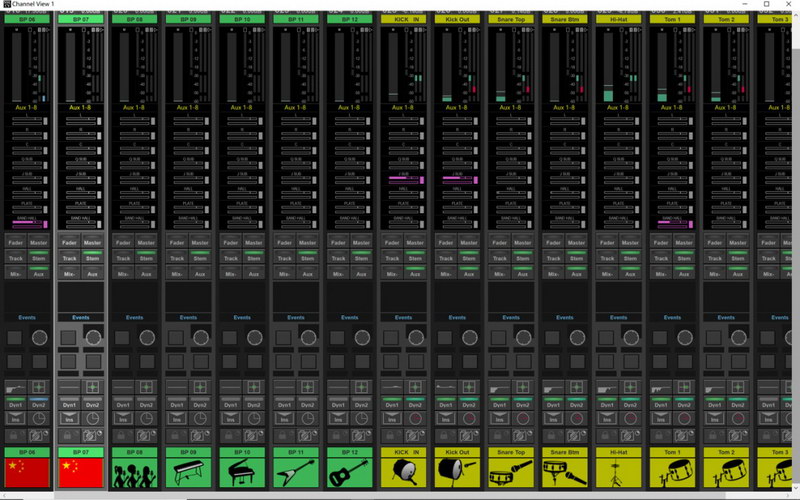

通道可視化圖標
方便對輸入通道進行顏色和圖標的區分，可以快速找到通道，減少誤操作。廠家內置了各國的國旗，方便體育直播的應用。還有各種樂器圖標，架子鼓的不同話筒位置都有標注，很貼心。還有漢字的一到十，讓中國調音師用起來更親切。
排練錄音回放模式
如果配合多軌錄音工作站，SystemT可以實現高效的排練模式，樂隊排練時，可以先分軌記錄。樂隊離開后，可以“一鍵”切換輸入源，回放工作站里的錄音到相應話筒軌道，繼續完成混音工作。方便混音師制作自己的快照。
用戶自定義表橋顯示
表橋顯示可以完全自定義通道和位置，也可以顯示響度表和相位表。

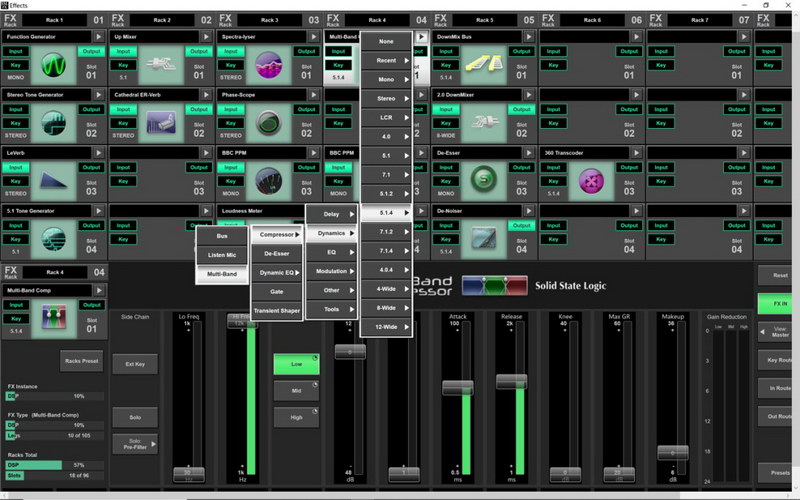

內置效果器和工具插件
支持多種格式的處理，其中包括有5.1.4 聲道的大量處理插件，如：壓縮和EQ。

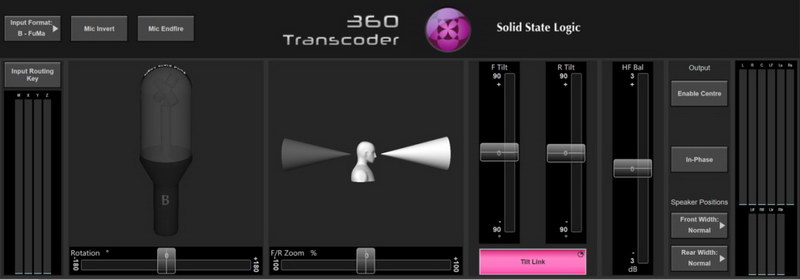

360 Transcoder
用于Ambisonics格式的信號處理，支持Sennheiser Ambeo等話筒的實時解碼，為直播快速創建全景聲的聲場，輸出5.1.4的Bed信號。

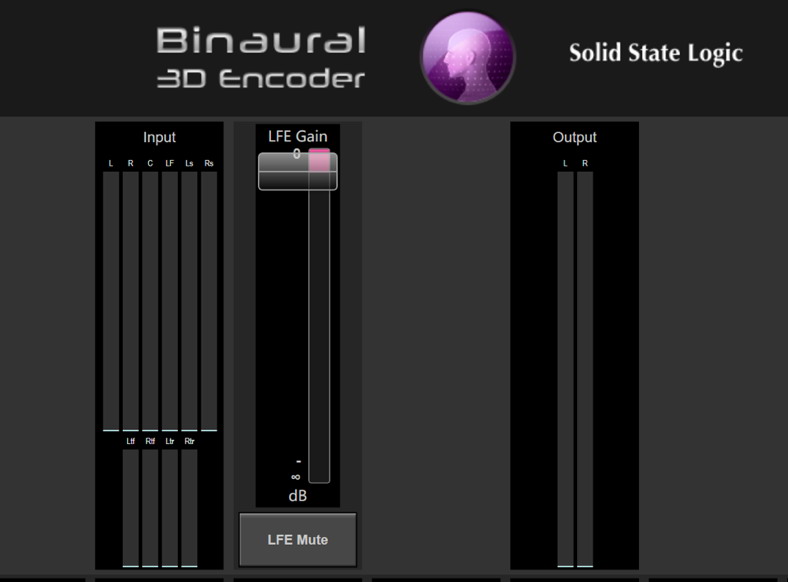

5.1.4 to Binaural 3D Encoder
可以在直播的同時，輸出一組雙耳環繞聲格式的PGM，用于網絡平臺等特殊終端。
Stereo Spectra-Lyser
用于信號頻率分析。

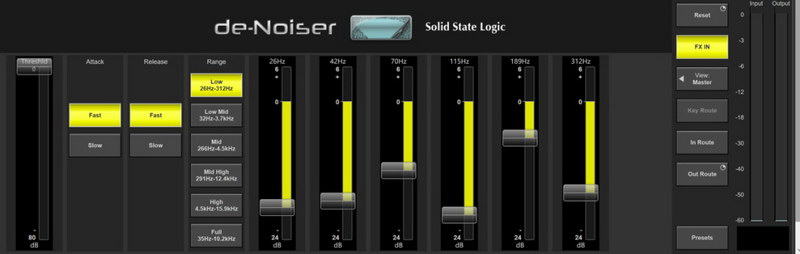

De-Noiser
從Mono到5.1的降噪器插件，可以為樂器話筒、環境話筒快速做降噪處理。
其它插件還有
5.1 UpMixer、5.1 TruePeak Meter、5.1 Loudness Meter等等。
